زانو درب‌ دار فولادی، یکی از اجزای کلیدی سیستم‌های لوله‌کشی برق است که به‌منظور تغییر مسیر هادی‌ها در زوایای استاندارد ۴۵ یا ۹۰ درجه مورد استفاده قرار می‌گیرد. این تجهیز از فولاد مقاوم تولید شده و با پوشش گالوانیزه گرم یا سرد، مقاومت بالایی در برابر خوردگی، رطوبت و عوامل محیطی کسب می‌کند. ویژگی متمایز آن، وجود درب دسترسی است که امکان بازبینی، تعمیر یا افزودن کابل را بدون نیاز به جداسازی مسیر فراهم می‌سازد. زانو درب‌دار در پروژه‌های صنعتی، ساختمانی و زیرساختی، علاوه بر تسهیل فرآیند نصب و نگهداری، موجب کاهش فشار مکانیکی بر کابل‌ها و افزایش طول عمر آن‌ها می‌شود. انواع این محصول شامل مدل‌های فولادی مشکی، آلومینیومی، برنجی و PVC است که بر اساس شرایط محیطی، زاویه و الزامات ایمنی انتخاب می‌شوند. انتخاب صحیح و نصب استاندارد زانو درب‌دار، راهکاری کارآمد برای تضمین عملکرد پایدار و ایمن شبکه‌های برق‌رسانی محسوب می‌گردد.

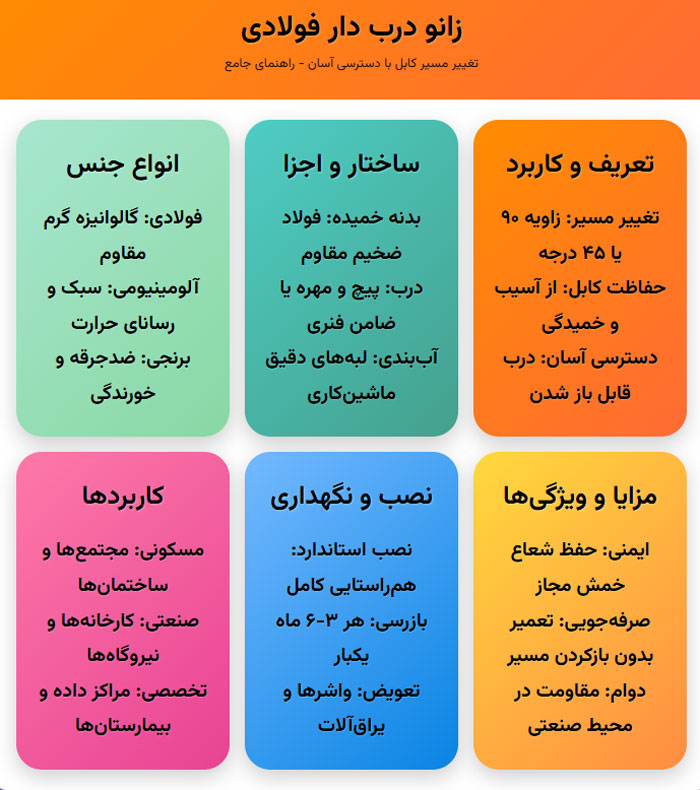

زانو درب دار چیست ؟

زانو درب دار فولادی یک قطعه فلزی خمیده با زاویه مشخص، معمولاً ۹۰ یا ۴۵ درجه است که برای تغییر مسیر لوله‌های برق یا کابل‌های عبوری به کار می‌رود. این قطعه از فولاد مقاوم ساخته شده و با پوشش گالوانیزه گرم یا سرد، در برابر زنگ‌زدگی و فرسودگی دوام بالایی پیدا می‌کند. وجود درب روی این زانو، امکان دسترسی آسان به فضای داخل لوله را فراهم می‌کند تا کابل‌کشی، تعمیر یا بازرسی به راحتی انجام شود. این ویژگی باعث می‌شود که در پروژه‌هایی که کابل‌ها نیاز به چرخش در مسیر یا ورود به تابلو برق دارند، استفاده از زانو درب دار بهینه و سریع‌تر باشد. استفاده از آن در تأسیسات برقی صنعتی و ساختمانی، باعث کاهش فشار مکانیکی روی کابل‌ها و افزایش طول عمر آن‌ها می‌شود. در پروژه‌های زیرساختی بزرگ، این قطعه به عنوان استاندارد اجرایی مورد تایید مهندسین برق معرفی شده است.

بیشتر بدانید : مشاوره رایگان و خرید زانو درب دار

ویژه : مقاله مرتبط با لوله فولادی برق

ساختار و اجزا زانو درب دار

زانو درب دار فولادی معمولاً از سه بخش اصلی تشکیل شده است: بدنه، درب، و اتصالات نگهدارنده. بدنه خمیده از فولاد با ضخامت استاندارد ساخته می‌شود تا هم تحمل فشار مکانیکی سنگین را داشته باشد و هم در مقابل ضربه مقاوم باشد. درب که غالباً از همان جنس بدنه است، با پیچ‌ و مهره یا ضامن فنری به بدنه متصل می‌شود تا در عین سهولت باز و بسته شدن، ایمنی کابل‌ها را تضمین کند. محل اتصال درب به بدنه معمولاً با لبه‌های دقیق ماشین‌کاری می‌شود تا از نفوذ گرد و غبار یا رطوبت جلوگیری گردد. بست‌های داخلی یا خارهای راهنما، مسیر عبور کابل را ثابت نگه می‌دارند تا در هنگام عبور از خم، فشار یا خمیدگی غیرمجاز به کابل وارد نشود. همچنین، سطح داخلی بدنه ممکن است پرداخت صاف یا پوشش اپوکسی داشته باشد تا کابل به‌سرعت و بدون گیر کردن حرکت کند.

ویژه : مقاله مرتبط با کاندولت

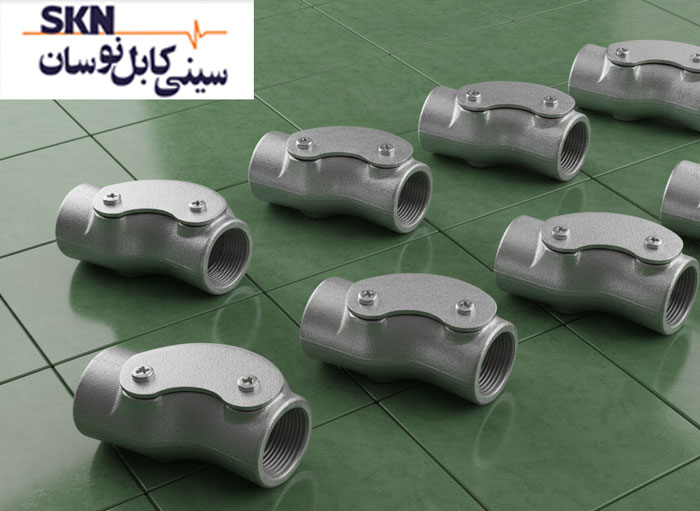

کاربرد زانو درب دار در سیم کشی برق

کاربرد اصلی زانو فولادی درب دار در تغییر مسیر کابل‌ها بدون آسیب به روکش آن‌ها است، به ویژه در مسیرهای با زوایای تند. در مجتمع‌های مسکونی، کارخانجات، نیروگاه‌ها و مراکز داده، نصب این قطعه برای بهینه‌سازی مسیر کابل‌کشی و رعایت شعاع خمش مجاز ضروری است. وجود درب قابل باز و بسته شدن امکان تعمیر یا افزودن کابل جدید را بدون نیاز به باز کردن کل مسیر فراهم می‌آورد که هم در زمان و هم در هزینه صرفه‌جویی می‌کند. در محل‌هایی که کابل باید از مسیرهای بلند یا زیرزمینی عبور کند، زانو با درب دسترسی سریع باعث جلوگیری از آسیب‌دیدگی کابل در حین کشیدن یا بیرون آوردن می‌شود. همچنین در خطوط برق صنعتی، به‌عنوان نقطه‌ای برای تغییر جهت یا تقسیم کابل‌ها عمل کرده و موجب ایمنی بیشتر شبکه برق می‌شود. در پروژه‌هایی که استاندارد IP بالا لازم است، این زانو با درزگیری مناسب می‌تواند آب‌بندی و گردوغباربندی را نیز تضمین کند.

ویژه : مقاله مرتبط با لوله فلکسی برق

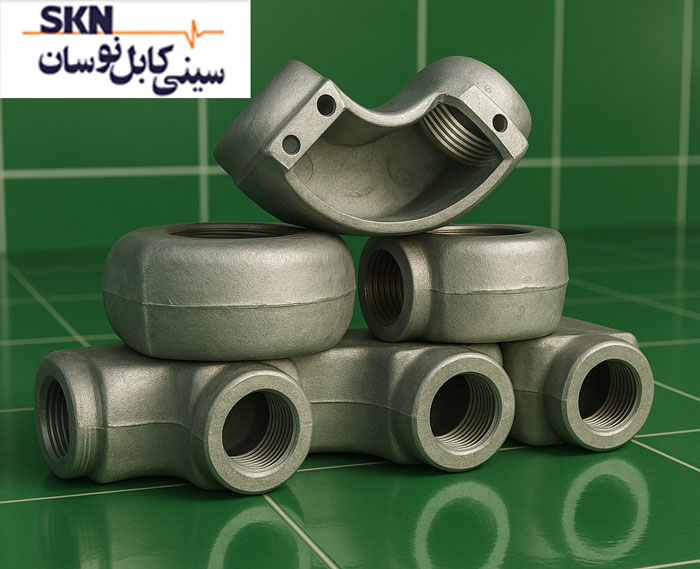

انواع زانو درب دار

زانوهای درب دار در بازار بر اساس متریال، طراحی و کاربرد به مدل‌های متنوعی تقسیم می‌شوند. انتخاب نوع مناسب آن نه تنها بر طول عمر کابل‌کشی اثر دارد، بلکه بر سرعت نصب و ایمنی سیستم نیز تاثیر می‌گذارد. این قطعات معمولاً در زاویه‌های ۴۵ و ۹۰ درجه عرضه می‌شوند و بسته به محیط نصب، می‌توان از متریال‌های مقاوم در برابر خوردگی یا ضربه استفاده کرد. زانوهای فولادی برای محیط‌های صنعتی سنگین، آلومینیومی برای پروژه‌های سبک‌تر و برنجی برای محیط‌های خاص با نیاز به مقاومت الکتریکی و شیمیایی انتخاب می‌شوند. علاوه بر جنس، کیفیت ساخت، لبه‌پردازی داخلی و نوع درب، نقش مهمی در کارایی قطعه دارند. بسیاری از برندهای معتبر، محصولات خود را با استانداردهای بین‌المللی تولید می‌کنند تا نیاز ایمنی و فنی پروژه‌ها را پاسخ دهند.

مدل‌های فولادی، آلومینیومی، برنجی

مدل فولادی معمولاً از فولاد کربنی با پوشش گالوانیزه گرم ساخته می‌شود تا بیشترین مقاومت در برابر ضربه و رطوبت را داشته باشد. این نوع انتخاب اول در کارگاه‌ها، کارخانه‌ها و پروژه‌های عمرانی بزرگ است. مدل آلومینیومی سبک‌تر بوده و حمل و نصب آن آسان‌تر است؛ همچنین رسانایی حرارتی بالاتری دارد که برای محیط‌های گرم کارآمد است. برنج به دلیل خاصیت ضد‌جرقه و مقاومت عالی در برابر خوردگی شیمیایی، گزینه‌ای لوکس‌تر و تخصصی‌تر برای محیط‌های انفجاری یا خورنده محسوب می‌شود. تفاوت این متریال‌ها علاوه بر وزن و مقاومت، در قیمت و طول عمر هم محسوس است. انتخاب هر کدام باید با توجه به شرایط محیطی و بودجه پروژه انجام شود تا تعادل بین کیفیت و هزینه حفظ گردد.

جدول بررسی انواع زانو درب دار

انواع زانو درب‌دار	مزایا	توضیحات تکمیلی
زانو درب‌دار گالوانیزه گرم ۹۰ درجه	دسترسی آسان	مناسب محیط‌های مرطوب و خورنده، مقاوم در برابر زنگ‌زدگی با پوشش گرم.
زانو درب‌دار گالوانیزه سرد ۹۰ درجه	سهولت نصب و تعمیر	وزن کمتر نسبت به گالوانیزه گرم، مناسب محیط‌های کم‌خطر.
زانو درب‌دار فولادی مشکی ۹۰ درجه	افزایش ایمنی	استحکام بالا برای استفاده در مسیرهای پر فشار مکانیکی.
زانو درب‌دار PVC (پلاستیکی) ۹۰ درجه	صرفه‌جویی در زمان	سبک، نصب سریع، مقاوم در برابر رطوبت و عایق الکتریکی.
زانو درب‌دار گالوانیزه گرم ۴۵ درجه	کیفیت و دوام بالا	کاهش فشار خمیدگی روی سیم‌ها در تغییر مسیرهای ملایم.
زانو درب‌دار PVC ۴۵ درجه	حفظ زیبایی مسیر سیم‌کشی	مناسب فضاهای داخلی، رنگ یکنواخت و سبک.

انتخاب بر اساس سایز و محیط

سایز زانو باید با قطر لوله یا کانال کابل‌کشی مطابقت کامل داشته باشد تا نه نشتی کابل ایجاد شود و نه فشار اضافی بر خم‌ها وارد گردد. در محیط‌های مرطوب یا صنعتی با گردوغبار زیاد، استفاده از زانو با آب‌بندی کامل و پوشش مقاوم به خوردگی ضروری است. برای محیط‌های بیرونی در مناطق ساحلی، مدل گالوانیزه گرم یا برنجی پیشنهاد می‌شود. در ساختمان‌های اداری یا مسکونی با بار کابل کمتر، مدل آلومینیومی یا فولادی سبک می‌تواند مقرون‌به‌صرفه‌تر باشد. همچنین شعاع خم داخلی باید بر اساس نوع کابل (مثلاً کابل‌های قدرت یا شبکه) انتخاب شود تا روکش سیم‌ها آسیب نبیند. در پروژه‌های زیرزمینی یا با تردد مکانیکی زیاد، انتخاب زانو مقاوم به‌همراه نصب صحیح، شرط دوام چندین ساله سیستم خواهد بود.

مقاله مرتبط زانو درب دار :

متن انگلیسی (Conduit is a tube that electrical wires are run through. Conduit protects the wire from damage. The most common type of conduit is called electrical metallic tubing (EMT). Conduit is common in commercial and industrial installations, and in garages and unfinished basements in homes. General wiring in homes is usually done with NM cable (commonly referred to by the trade name Romex), not conduit. Conduit is usually made of metal, but it can also be made of plastic.) ، ترجمه فارسی (زانو درب دار لوله برق لوله‌ای است که سیم‌های برق از آن عبور می‌کنند. زانو از سیم در برابر آسیب محافظت می‌کند. رایج‌ترین نوع لوله برق، لوله فلزی برق (EMT) نام دارد. لوله برق در تأسیسات تجاری و صنعتی و در گاراژها و زیرزمین‌های ناتمام خانه‌ها رایج است. سیم‌کشی عمومی در خانه‌ها معمولاً با کابل NM (که معمولاً با نام تجاری Romex شناخته می‌شود) انجام می‌شود، نه با لوله برق. لوله برق معمولاً از فلز ساخته می‌شود، اما می‌تواند از پلاستیک نیز ساخته شود.)

منبع : (Electrical conduit)

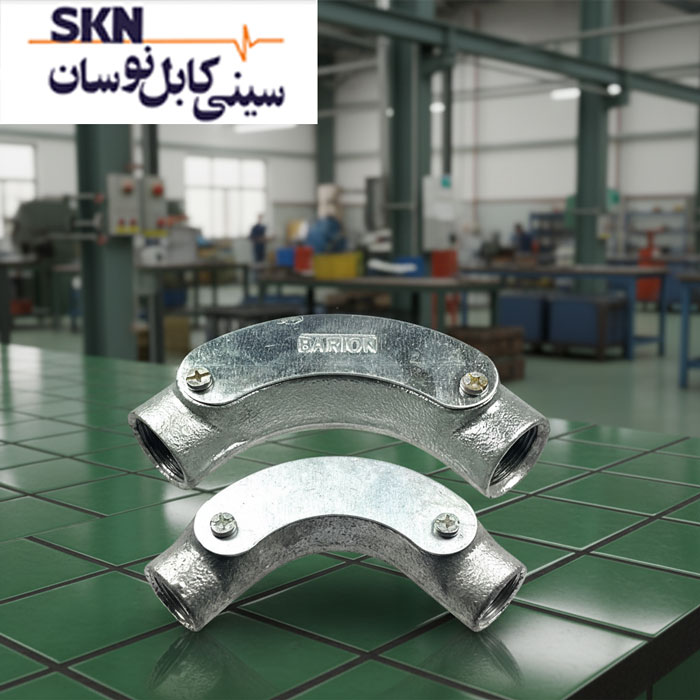

قیمت زانو درب دار فولادی

قیمت زانو فولادی درب دار تحت تأثیر فاکتورهای فنی و اقتصادی متعددی قرار دارد. جنس بدنه، نوع پوشش گالوانیزه، دقت ساخت و کیفیت اتصالات، مهم‌ترین عوامل در تعیین قیمت این قطعه هستند. برند و کشور سازنده نیز بر هزینه نهایی تاثیر مستقیم دارد؛ محصولات تولید داخل غالباً قیمت رقابتی‌تری دارند، در حالی که نمونه‌های وارداتی ممکن است به دلیل استانداردهای بالاتر یا طراحی خاص، قیمت بیشتری داشته باشند. سایز و زاویه زانو (۴۵ یا ۹۰ درجه) نیز در قیمت‌گذاری بی‌تأثیر نیست. همچنین، شرایط بازار آهن و فولاد و نوسانات ارزی می‌تواند باعث تغییرات دوره‌ای قیمت این محصول شود. در پروژه‌های بزرگ‌مقیاس، خرید عمده معمولاً موجب کاهش قیمت واحد خواهد شد، اما باید به کیفیت و استاندارد محصول نیز توجه کافی داشت.

عوامل مؤثر بر قیمت

نوع فولاد به‌کاررفته (کربنی، ضدزنگ یا آلیاژی) باعث تفاوت محسوس در هزینه می‌شود. پوشش گالوانیزه گرم هزینه بیشتری نسبت به گالوانیزه سرد دارد، اما مقاومت بالاتری در محیط‌های مرطوب یا صنعتی ایجاد می‌کند. ضخامت ورق فولادی نیز هر چه بیشتر باشد، استحکام بالاتر و قیمت بیشتری به همراه خواهد داشت. دقت درزگیری بین بدنه و درب، نوع یراق‌آلات اتصال (پیچ و مهره استیل یا فولادی) و کیفیت پرداخت سطحی نیز بر قیمت اثرگذار هستند. هزینه حمل‌ونقل، انبارداری و خدمات پس از فروش برند تولیدکننده از دیگر عوامل تعیین‌کننده است. حتی موجودی بازار و فصل خرید می‌تواند باعث افزایش یا کاهش مقطعی قیمت شود.

روش‌های خرید مقرون به‌ صرفه زانو درب دار

برای خرید اقتصادی بدون افت کیفیت، باید ترکیبی از مقایسه مدل‌ها، بررسی استانداردها و تحلیل نیاز پروژه را مدنظر قرار داد. خرید مستقیم از تولیدکنندگان یا نمایندگی‌های رسمی معمولاً قیمت مناسب‌تری دارد و ریسک دریافت کالای تقلبی را کاهش می‌دهد. در پروژه‌های کوچک، خرید زانو در بسته‌بندی چندتایی یا همراه با سایر متعلقات کابل‌کشی می‌تواند باعث صرفه‌جویی شود. انتخاب مدل با ضخامت استاندارد اما بدون ویژگی‌های غیرضروری (مانند آب‌بندی ویژه برای محیط خشک) کمک می‌کند هزینه خط تولید کاهش یابد. استفاده از فهرست بها و استعلام از چندین فروشنده قبل از تصمیم‌گیری خرید نیز ضروری است. در نهایت، توجه به گارانتی و خدمات پس از فروش می‌تواند هزینه‌های تعمیر و تعویض را در آینده کاهش دهد.

ویژه : مقاله مرتبط با پریز کف خواب

جدول قیمت زانویی درب دار 1404

سایز (PG / میلی‌متر)	جنس / متریال	نوع پوشش	قیمت واحد (تومان)
PG13.5	آلومینیوم	در فلزی گالوانیزه	410,000
PG16	آلومینیوم	در فلزی گالوانیزه	410,000
13.5 میلی‌متر	فولاد گالوانیزه گرم	براق ضدزنگ	418,880
PG21	فولاد گالوانیزه گرم	براق ضدزنگ	465,000
20 میلی‌متر یکسر بلند	PVC	بدون پوشش	3,100
20 میلی‌متر کوتاه	PVC	بدون پوشش	3,100
16 میلی‌متر	پلی‌آمید	روکش مقاوم UV	6,500
25 میلی‌متر	فولاد گالوانیزه سرد	مات ضدزنگ	498,000
PG29	آلومینیوم	در فلزی مقاوم حرارت	525,000
32 میلی‌متر	فولاد گالوانیزه گرم	براق ضدزنگ	545,000

نصب و نگهداری زانو درب دار

نصب صحیح زانو درب دار تضمین‌کننده عملکرد ایمن و طولانی‌مدت در پروژه‌های کابل‌کشی و لوله‌کشی است. این قطعه به دلیل ساختار خمیده و قابلیت دسترسی از طریق درب، نیازمند دقت بالاتری نسبت به اتصالات ساده است. حین نصب باید مطمئن شوید که محور اتصال به لوله یا کانال کاملاً هم‌راستا بوده و فشار یا زاویه غیرمجاز به آن وارد نمی‌شود. در محیط‌های صنعتی یا خارجی، استفاده از واشر و بست مقاوم در برابر زنگ‌زدگی ضرورت دارد. نگهداری دوره‌ای شامل پاک‌سازی، بررسی آب‌بندی و تست استحکام پیچ‌ها است. بی‌توجهی به این مرحله ممکن است باعث صدمه به کابل‌ها یا کاهش ایمنی سیستم شود.

روش نصب استاندارد

برای شروع نصب، ابتدا محل قرارگیری زانو را علامت‌گذاری کرده و از صحت ابعاد بر اساس نقشه اطمینان حاصل کنید. لوله یا سینی کابل باید کاملاً تراز شده و بدون فشار اضافی به ورودی زانو متصل شود. پیچ‌ها یا بست‌های اتصال باید با گشتاور مناسب سفت شوند تا نه بیش از حد فشرده شود که باعث آسیب به بدنه گردد و نه شل باشد که موجب لرزش یا جابجایی شود. اگر مدل دارای واشر آب‌بندی است، مطمئن شوید که در محل درست نصب و سالم است. در نهایت، درب را پس از عبور کابل‌ها به‌صورت یکنواخت و کامل ببندید تا هیچ درزی برای ورود گردوغبار یا رطوبت باقی نماند. استفاده از گریس مقاوم در برابر خوردگی روی پیچ‌ها در محیط‌های مرطوب توصیه می‌شود.

بازرسی و تعویض قطعات

بازرسی منظم زانو درب دار هر سه تا شش ماه، بسته به شرایط محیطی، به افزایش عمر مفید آن کمک می‌کند. اولین مرحله، بررسی سلامت بدنه برای شناسایی هرگونه ترک یا فرورفتگی است. سپس کیفیت پوشش گالوانیزه یا رنگ بررسی شود تا در صورت زنگ‌زدگی، سریعاً پاک‌سازی و ترمیم گردد. عملکرد درب و قفل یا پیچ‌های آن باید تست شود و در صورت هرز شدن یا شکستگی، قطعات تعویض شوند. واشرهای آب‌بندی که خاصیت انعطاف خود را از دست داده‌اند باید جایگزین شوند. در پروژه‌های حیاتی، توصیه می‌شود قطعه یدکی در انبار نگهداری شود تا در صورت بروز مشکل، تعویض فوری امکان‌پذیر باشد. ثبت سوابق بازرسی و تعمیرات کمک می‌کند برنامه نگهداری دقیق‌تری داشته باشید.

سوالات رایج

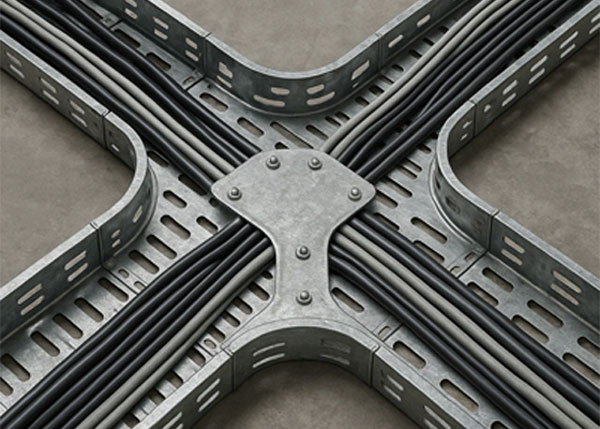

زانو سینی کابل قطعه‌ای فلزی یا پوشش‌دار است که مسیر کابل‌ها را در صفحه افقی تغییر می‌دهد و مثل یک چهارراه کنترل‌شده برای سیم‌ها عمل می‌کند. این قطعه از خم‌خوردگی و فشار ناخواسته روی کابل‌ها جلوگیری می‌کند، عمر عایق را افزایش می‌دهد و دسترسی برای سرویس و نگهداری را ساده‌تر می‌سازد. در پروژه‌های صنعتی، ساختمانی و دیتاسنترها، زانویی افقی سینی کابل نقش کلیدی در ایمنی و کارایی سیستم دارد چون از سایش و ایجاد نقاط داغ جلوگیری کرده و توزیع بار مکانیکی را یکنواخت می‌کند. انتخاب جنس و طراحی مناسب گالوانیزه سرد یا گرم، استیل یا آلومینیوم باید با توجه به محیط نصب، مقاومت در برابر خوردگی و بودجه انجام شود. گالوانیزه گرم دوام بیشتر اما هزینه بالاتری دارد، گالوانیزه سرد اقتصادی‌تر است و استیل برای محیط‌های خورنده توصیه می‌شود. قیمت متاثر از عرض، ضخامت ورق، پوشش و روش ساخت است و خرید عمده معمولاً تخفیف دارد. در مجموع، سرمایه‌گذاری در زانوی باکیفیت اغلب منجر به کاهش هزینه‌های نگهداری و افزایش ایمنی و پایداری شبکه کابل‌کشی می‌شود.

زانو افقی سینی گالوانیزه به زبان ساده

زانو سینی کابل در ساده‌ترین تعریف، یک زاویه‌دهندهٔ کنترل‌شده برای سینی کابل است که مسیر کابل‌ها را بدون پیچ‌خوردگی هدایت می‌کند؛ این قطعه مانند یک چهارراه کوچک برای کابل‌ها عمل می‌کند و باعث می‌شود سیم‌ها مرتب و قابل دسترس بمانند. با استفاده از زانو، کابل‌ها کمتر تحت تنش مکانیکی قرار می‌گیرند و خطر آسیب به هادی یا عایق کاهش می‌یابد. انواع مختلفی از زانو وجود دارد که براساس زاویه و عرض سینی انتخاب می‌شوند تا با نیاز پروژه مطابقت داشته باشند. نصب صحیح و انتخاب جنس مناسب (گالوانیزه، استیل، آلومینیوم) تأثیر مستقیم بر عملکرد و طول عمر سیستم دارد. به عبارت دیگر، زانوی سینی کابل هم نظم ایجاد می‌کند و هم محافظت؛ ترکیبی که در هر سیستم کابل‌کشی حرفه‌ای ضروری است. استفاده از آن هزینه‌های نگهداری و زمان تعمیر را به‌طور محسوس کاهش می‌دهد.

اهمیت استفاده از زانو افقی سینی گالوانیزه در مسیرهای کابل‌کشی

اهمیت زانوی سینی کابل در این است که از ایجاد نقاط تنش و سایش بر کابل‌ها جلوگیری کرده و جریان هوا و دسترسی برای بازرسی را تسهیل می‌کند؛ این مسائل به‌طور مستقیم بر ایمنی و عملکرد طولانی‌مدت شبکه تأثیر دارند. بدون زانو، کابل‌ها در محل‌های خمیده با فشار بیش از حد مواجه شده که می‌تواند منجر به شکست عایق، اتصال کوتاه یا کاهش ظرفیت حمل جریان شود. در پروژه‌های بزرگ، استفاده از زانو نظم، زیبایی و ترتیب مسیرهای کابل را نیز بهبود می‌بخشد و زمان نصب و نگهداری را کاهش می‌دهد. همچنین زانوها به توزیع یکنواخت بار مکانیکی کمک می‌کنند و خطر خرابی موضعی را کم می‌کنند. از منظر هزینه‌ای، سرمایه‌گذاری در زانوهای باکیفیت معمولاً به کاهش هزینه‌های تعمیر و تعویض کابل منتهی می‌شود. بنابراین در طراحی و اجرای شبکه‌های برق و دیتا، استفاده از زانو یک اقدام ضروری و اقتصادی است.

ویژه : ارتباط با ما و مشاوره رایگان خرید

قیمت انواع زانو افقی سینی در بازار

قیمت زانوی سینی کابل بسته به جنس، ضخامت ورق، پوشش حفاظتی و ابعاد متغیر است و نوسانات بازار فولاد و ارز می‌تواند تأثیر قابل‌توجهی روی قیمت نهایی داشته باشد؛ علاوه بر این، هزینه‌های تولید مثل جوش‌کاری، خمکاری و پوشش‌دهی نیز در قیمت تمام‌شده نقش دارند. سفارش‌های سفارشی یا ابعاد غیرمتعارف معمولاً قیمت بالاتری دارند در حالی که خرید عمده قیمت واحد را کاهش می‌دهد؛ به‌عنوان مثال قیمت نمونه‌ها از حدود 150,000 تومان برای زانوی کوچک گالوانیزه سرد تا بیش از 8,000,000 تومان برای زانوی استیل بزرگ متغیر است. برای پروژه‌های بلندمدت، توجه به هزینه نگهداری و طول عمر مفید زانو (مثلاً گرم‌گالوانیزه یا استیل) می‌تواند انتخاب اقتصادی‌تری از نگاه کل دوره بهره‌برداری باشد. مقایسه قیمت بین تامین‌کنندگان و بررسی تضمین کیفیت و استانداردها قبل از خرید باعث جلوگیری از هزینه‌های پنهان می‌شود. پیشنهاد می‌شود پیش از خرید، استعلام قیمت همراه با مشخصات فنی کامل گرفته و قیمت‌ها را به‌روز کنید تا انتخابی بهینه و اقتصادی داشته باشید.

ویژه : لیست قیمت نردبان کابل

محدوده قیمت بر اساس سایز و متریال

قیمت زانوها بر اساس عرض سینی (مثلاً 50، 100، 200، 300 میلی‌متر و بالاتر) و متریال (گالوانیزه سرد، گرم، استیل یا آلومینیوم) متفاوت است؛ هرچه عرض و ضخامت بیشتر باشد و جنس مقاوم‌تر انتخاب شود، قیمت واحد بالا می‌رود. حدود قیمت نمونه (تومان):

• زانوی کوچک گالوانیزه سرد (عرض ≤100 mm): 150,000 — 350,000 تومان.
• زانوی متوسط گالوانیزه گرم یا آلومینیوم (عرض 150–300 mm): 400,000 — 1,200,000 تومان.
• زانوی بزرگ استیل ضدزنگ (عرض ≥300 mm): 1,500,000 — 8,000,000+ تومان.

قیمت‌ها همچنین با توجه به پیچیدگی تولید (زاویه‌های ویژه، تقویت داخل، پوشش‌های اضافی) تغییر می‌کنند؛ برای تخمین دقیق، باید مشخصات کامل (عرض، ارتفاع، ضخامت، پوشش) را به تامین‌کننده ارائه دهید تا پیشنهاد قیمت دقیق دریافت شود. هنگام برآورد هزینه پروژه، هزینه نصب و اتصالات را نیز به قیمت قطعات اضافه کنید زیرا می‌توانند سهم قابل‌توجهی از هزینه کل داشته باشند.

ویژه : لیست قیمت درب سینی کابل

مقایسه قیمت برندهای مختلف

برندهای شناخته‌شده معمولاً قیمت بالاتری دارند چون کیفیت مواد، کنترل کیفی و خدمات پس از فروش قوی‌تری ارائه می‌دهند؛ به‌عنوان نمونه، زانوی استیل وارداتی برای سایز متوسط ممکن است در بازار ایران 3,000,000 — 10,000,000 تومان قیمت‌گذاری شود در حالی که تولید داخل مشابه استاندارددار در بازه 1,200,000 — 4,500,000 تومان عرضه می‌شود. تولید داخل اگر استانداردهای لازم را داشته باشد می‌تواند گزینه اقتصادی‌تر با هزینه حمل کمتر و دسترسی سریع‌تر به قطعات یدکی باشد. واردات برندهای خارجی ممکن است کیفیت بالاتری ارائه کند اما هزینه‌های گمرک، حمل و نرخ ارز را نیز باید حساب کرد که می‌تواند 20–50% به قیمت پایه اضافه کند. برای انتخاب بین برندها، قیمت را همراه با مشخصات فنی، گواهی‌ها (مثل استانداردهای جوش و پوشش) و تجربه پروژه‌های مشابه مقایسه کنید تا بهترین نسبت قیمت به کیفیت را بیابید.

لیست قیمت انواع زانو سینی کابل 1404

نام محصول	مشخصات فنی	قیمت (تومان)
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۳۰ سانت، عمق ۴ سانت، ورق ۱ میل	۴۰۸,۸۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۳۰ سانت، عمق ۵ سانت، ورق ۱.۲۵ میل	۴۹۷,۱۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۴۰ سانت، عمق ۵ سانت، ورق ۱.۲۵ میل	۵۷۷,۸۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۶۰ سانت، عمق ۵ سانت، ورق ۱.۵ میل	۹۲۰,۷۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۸۰ سانت، عمق ۱۰ سانت، ورق ۲ میل	۲,۰۴۲,۰۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۱۰۰ سانت، عمق ۱۰ سانت، ورق ۲ میل	۲,۴۹۷,۳۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۶۰ سانت، عمق ۱۰ سانت، ورق ۲ میل	۱,۴۷۷,۰۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۵۰ سانت، عمق ۵ سانت، ورق ۱.۵ میل	۶۵۷,۲۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۲۰ سانت، عمق ۴ سانت، ورق ۱ میل	۲۸۵,۲۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۸ سانت، عمق ۴ سانت، ورق ۰.۹ میل	۱۹۴,۴۰۰

نام محصول	مشخصات فنی	قیمت (تومان)
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۱۵ سانت، عمق ۴ سانت، ورق ۰.۹ میل	۲۳۹,۷۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۱۰ سانت، عمق ۴ سانت، ورق ۰.۹ میل	۲۱۸,۴۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۶ سانت، عمق ۴ سانت، ورق ۰.۹ میل	۱۸۳,۰۰۰
زانویی ۹۰° سینی کابل گالوانیزه	عرض ۳۰ سانت	۱۱۲,۰۰۰
زانویی ۹۰° سینی کابل گالوانیزه	عرض ۴۰ سانت	۲۸۵,۰۰۰
زانویی ۹۰° سینی کابل گالوانیزه	عرض ۵۰ سانت	۳۴۲,۰۰۰
زانویی ۹۰° سینی کابل گالوانیزه	عرض ۶۰ سانت	۴۶۵,۵۰۰
زانویی ۹۰° سینی کابل گالوانیزه	عرض ۲۰ سانت	۸۴,۰۰۰
زانویی ۹۰° سینی کابل گالوانیزه	عرض ۱۰ سانت	۵۶,۰۰۰
زانویی ۹۰° سینی کابل گالوانیزه	عرض ۵ سانت	۴۴,۸۰۰

عوامل مؤثر بر قیمت‌گذاری زانو زانو افقی سینی

قیمت‌گذاری زانو سینی کابل تحت‌تأثیر مجموعه‌ای از عوامل فنی و اقتصادی است که از خواص مکانیکی و کیفیت متریال گرفته تا شرایط بازار را شامل می‌شود. جنس ورق، ضخامت، نوع پوشش ضدخوردگی، استاندارد تولید، برند، روش ساخت (پرس، جوش یا خم سرد) و حتی هزینه حمل‌ونقل، همگی می‌توانند قیمت نهایی را دستخوش تغییر کنند. نوسان نرخ ارز و قیمت فولاد نیز اثر مستقیم دارد، به‌خصوص در مدل‌های استیل یا آلومینیوم که مواد اولیه وابسته به واردات دارند. مثلاً زانویی گالوانیزه گرم ضخیم می‌تواند تا 40٪ گران‌تر از مدل نازک‌تر باشد و در مورد استیل این اختلاف حتی بیشتر است. در پروژه‌های بزرگ، حجم بالای سفارش می‌تواند بخشی از این هزینه را جبران کند، اما در سفارش‌های تکی و فوری، معمولاً قیمت واحد بالاتر محاسبه می‌شود. آگاهی از این عوامل به خریدار کمک می‌کند قیمت‌های پیشنهادی را منطقی‌تر ارزیابی کند.

ویژه : لیست قیمت انواع سینی کابل

تأثیر وزن، ضخامت ورق و پوشش سطحی در قیمت

وزن و ضخامت ورق رابطه مستقیم با مصرف مواد خام و در نتیجه قیمت دارد؛ برای مثال، افزایش ضخامت از 1 میلی‌متر به 2 میلی‌متر می‌تواند قیمت را به‌طور میانگین بین 30 تا 60 درصد بالا ببرد. پوشش‌های سطحی مثل گالوانیزه گرم معمولاً 15 تا 40 درصد گران‌تر از گالوانیزه سرد تمام می‌شوند، اما مقاومت بالاتری در برابر خوردگی دارند و هزینه نگهداری طولانی‌مدت را کاهش می‌دهند. در مدل‌های استیل ضدزنگ، کیفیت و گرید فولاد (304 یا 316) نیز تفاوت قیمتی چشمگیری ایجاد می‌کند که می‌تواند از 20٪ تا بیش از دو برابر قیمت مدل پایه باشد. به‌طور تقریبی، اختلاف قیمت بین یک زانویی گالوانیزه سرد نازک و یک زانویی استیل ضخیم می‌تواند از حدود 200,000 تومان تا بالای 8,000,000 تومان برسد.

نقش سفارش‌سازی و حجم خرید در هزینه نهایی

سفارش‌سازی مثل تولید زاویه‌های خاص، ابعاد غیرمعمول یا استفاده از پوشش‌های ویژه (پودری، رنگ اپوکسی) می‌تواند هزینه را 10 تا 50 درصد نسبت به مدل استاندارد افزایش دهد. همچنین سفارش‌های با تعداد کم معمولاً شامل هزینه آماده‌سازی خط تولید، قالب یا ابزار می‌شوند که به قیمت واحد اضافه می‌کند. در مقابل، خرید عمده برای پروژه‌های بزرگ می‌تواند 5 تا 25 درصد تخفیف واحد به همراه داشته باشد، به‌خصوص اگر قرارداد بلندمدت با تولیدکننده بسته شود. برای نمونه، خرید 50 عدد زانویی گالوانیزه گرم استاندارد ممکن است قیمت واحد را از 650,000 تومان به حدود 500,000 تومان برساند. این سیاست‌های قیمت‌گذاری باعث می‌شوند برنامه‌ریزی دقیق سفارش و هماهنگی با تأمین‌کننده نقش مهمی در کاهش هزینه کل پروژه داشته باشد.

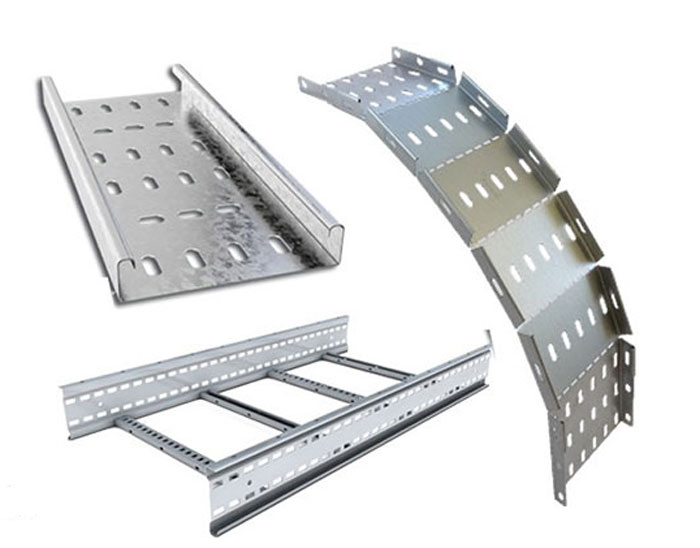

متریال مورد استفاده در زانو افقی سینی

جنس و متریال زانو سینی کابل مستقیماً روی مقاومت در برابر خوردگی، استحکام مکانیکی و طول عمر سیستم تأثیر می‌گذارد؛ متداول‌ترین انتخاب‌ها شامل گالوانیزه، استیل ضدزنگ و آلومینیوم هستند که هر یک در شرایط محیطی و نیازهای پروژه مزایا و معایبی دارند. گالوانیزه اقتصادی و مناسب برای محیط‌های داخلی یا با خوردگی متوسط است، استیل مناسب مناطق خورنده و صنعتی سنگین است و آلومینیوم برای مواردی که وزن اهمیت دارد یا نیاز به هدایت حرارت بهتر دارند کاربرد دارد. ضخامت ورق، نوع پوشش و کیفیت جوش‌کاری در کارایی نهایی زانویی نقش دارند و باید مطابق استانداردها انتخاب شوند. انتخاب متریال صحیح باعث کاهش نیاز به نگهداری و جلوگیری از هزینه‌های تعویض زودهنگام می‌شود. در پروژه‌های حساس، مشاوره با سازنده و بررسی شرایط محیطی (رطوبت، مواد شیمیایی، دما) ضروری است تا جنس مناسب تعیین شود.

مقاله مرتبط با سینی کابل :

متن انگلیسی(Cable trays can be used both indoors and out. For outdoor use the trays must have extra protection,)ترجمه فارسی(سینی‌های کابل را می‌توان هم در داخل و هم در خارج از ساختمان استفاده کرد. برای استفاده در فضای باز، سینی‌ها باید دارای محافظت بیشتری باشند.)

منبع :snaketray

زانویی گالوانیزه ، استیل و آلومینیومی

زانویی گالوانیزه معمولاً از ورق فولادی با پوشش روی ساخته شده و گزینه‌ای مقرون‌به‌صرفه برای محیط‌های کم‌تا‌متوسط خورندگی است، در حالی که زانوی استیل ضدزنگ (مثل 304 یا 316) مقاومت بالا در برابر زنگ‌ زدگی و مواد شیمیایی دارد و برای صنایع دریایی و شیمیایی پیشنهاد می‌شود. زانوی آلومینیومی سبک و ضدخوردگی طبیعی بوده و برای نصب‌هایی که بار مرده و حمل‌ونقل اهمیت دارد مناسب است؛ هر سه جنس امکان تولید در زوایا و ابعاد مختلف را دارند و بسته به نیاز پروژه انتخاب می‌شوند. تفاوت قیمت و دوام این متریال باید در تصمیم‌گیری لحاظ شود تا تعادل بین هزینه اولیه و هزینه‌های نگهداری بلندمدت برقرار گردد. توجه به استانداردهای تولید و کیفیت پوشش‌ها (گالوانیزه گرم/سرد یا پرداخت استیل) تضمین‌کننده عملکرد مطلوب خواهد بود.

تفاوت متریال گرم‌گالوانیزه و سردگالوانیزه

گرم‌گالوانیزه با غوطه‌وری کامل قطعه در مذاب روی پوشش ضخیم و یکنواختی ایجاد می‌کند که مقاومت بسیار بالاتری در برابر خوردگی نسبت به گالوانیزه سرد دارد؛ این روش برای محیط‌های بیرونی یا صنعتی با ریسک خوردگی بالا توصیه می‌شود. گالوانیزه سرد (یا پوشش روی الکترولیتی) لایه نازک‌تری ایجاد می‌کند و برای مصارف داخلی یا شرایط با خوردگی کمتر مناسب و ارزان‌تر است. از نظر عمر مفید، گرم‌گالوانیزه معمولاً طولانی‌تر است ولی هزینه اولیه بالاتری دارد؛ انتخاب بین این دو باید بر اساس شرایط محیطی، بودجه و نیاز به تعمیرات در آینده صورت گیرد. همچنین گرم‌گالوانیزه معمولاً تغییرات ابعادی ناچیزی ایجاد می‌کند که در قطعات با اندازه‌گیری دقیق باید لحاظ شود. در پروژه‌های حساس به خوردگی، سرمایه‌گذاری در گرم‌گالوانیزه اغلب مقرون‌به‌صرفه‌تر از تعمیرات مکرر خواهد بود.

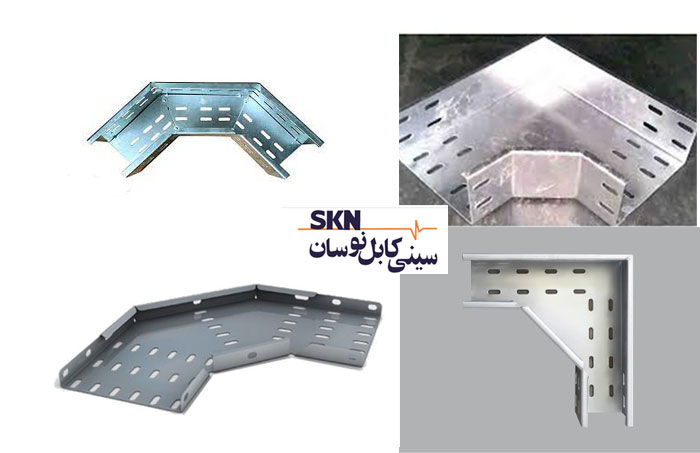

انواع زانو افقی سینی بر اساس زاویه و طراحی

زانو سینی کابل در زوایا و طراحی‌های مختلف تولید می‌شود تا امکان تغییر مسیر کابل‌ها بدون ایجاد فشار یا آسیب فراهم شود. متداول‌ترین زوایا شامل 45 و 90 درجه هستند، اما در پروژه‌های خاص، زانوهای با زاویه خاص یا طراحی ویژه نیز ساخته می‌شوند. این قطعات می‌توانند به شکل افقی، عمودی یا ترکیبی طراحی شوند تا مسیر کابل‌ها را مطابق با محدودیت‌ها و نیازهای پروژه هدایت کنند. استفاده صحیح از این تنوع طراحی، علاوه بر نظم‌دهی بهتر کابل‌کشی، طول عمر کابل‌ها را افزایش داده و کار نصب را آسان‌تر می‌کند. برخی مدل‌ها نیز دارای شعاع خم بلند هستند که کشش روی کابل را کاهش می‌دهد.

ویژه : مقاله مرتبط با تراکینگ سینی کابل

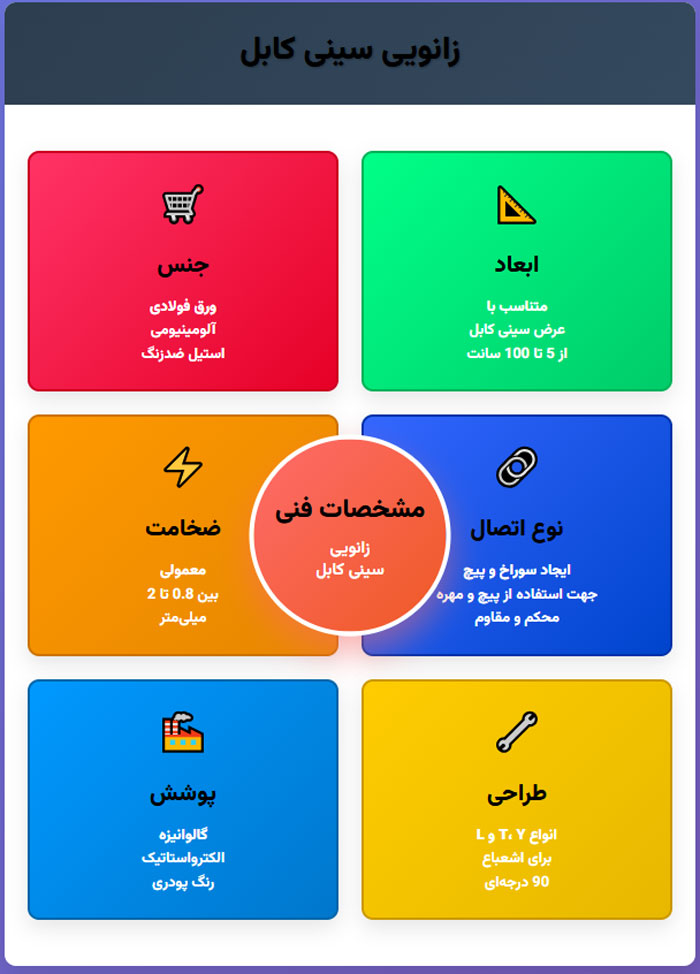

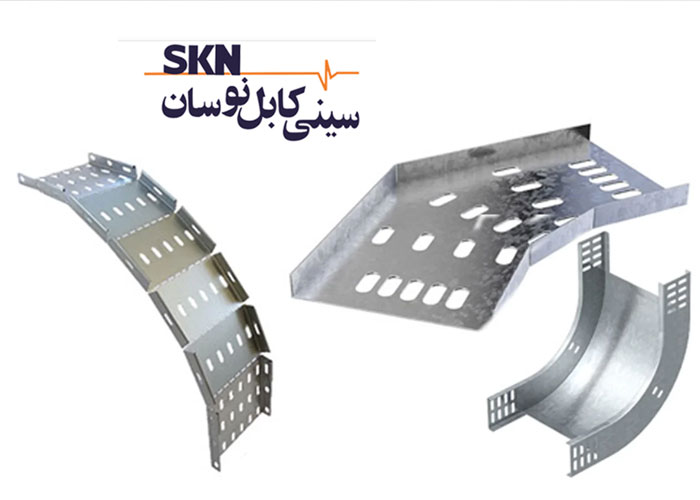

زانویی افقی، عمودی و ترکیبی

زانویی افقی برای تغییر مسیر کابل‌ها در یک صفحه هم‌سطح به‌کار می‌رود و بیشترین استفاده را در مسیرهای سقفی یا زمینی دارد. زانویی عمودی (صعودی یا نزولی) کابل‌ها را به بالا یا پایین هدایت می‌کند و معمولاً در عبور بین طبقات یا غلبه بر موانع مسیر کاربرد دارد. زانویی ترکیبی یا چندجهته می‌تواند مسیر کابل را هم‌زمان در دو صفحه افقی و عمودی تغییر دهد که در مسیرهای پیچیده یا فضاهای محدود بسیار کارآمد است. این سه گروه اصلی، پایه طراحی مسیرهای استاندارد و سفارشی کابل‌کشی هستند.

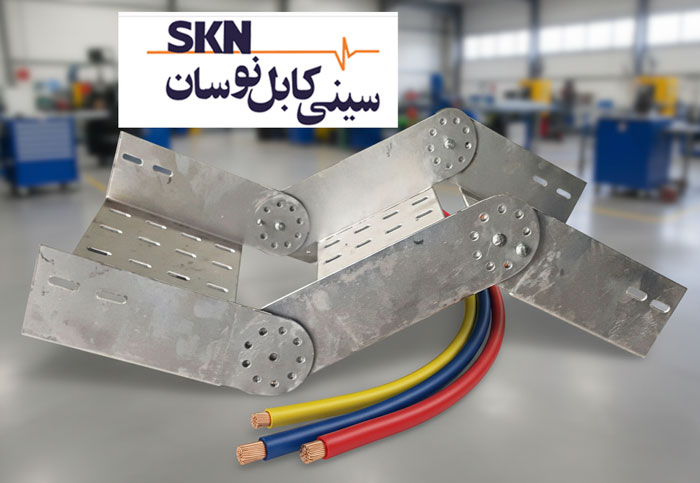

کاربرد هرزانویی در پروژه‌های مختلف

زانویی افقی بیشتر در کارخانه‌ها، سالن‌های صنعتی و محیط‌هایی که مسیر کابل صاف و خطی است استفاده می‌شود. زانویی عمودی معمولاً در ساختمان‌های چند طبقه، پلنت‌های صنعتی یا سازه‌هایی که تغییر ارتفاع پیوسته دارند، کاربرد دارد. زانویی ترکیبی در فضاهای کوچک یا مسیرهای با محدودیت زیاد مانند مراکز داده، سازه‌های دریایی و کشتی‌سازی بسیار مفید است. انتخاب درست نوع زانو بر اساس نقشه و شرایط، باعث بهینه‌سازی نصب، کاهش نیاز به اتصالات اضافی و بهبود ایمنی مسیر کابل‌کشی می‌شود
