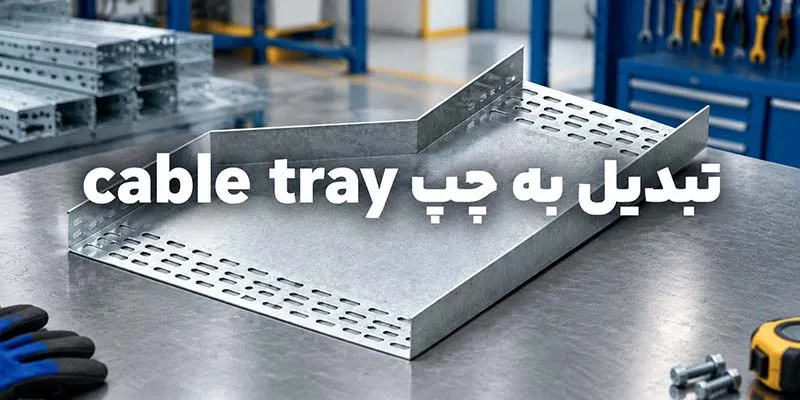

تبدیل به چپ Cable Tray؛ راهنمای خرید و سایز

وقتی در طراحی خطوط توزیع برق کارگاهی یا ساختمانی با کمبود فضا در موازات ستون‌ها مواجه می‌شوید، تبدیل به چپ Cable Tray هوشمندانه‌ترین قطعه برای حفظ یکپارچگی مسیر است. این کاهنده نامتقارن با هدایت انحراف هندسی سینی به سمت چپ، سمت راست خط را کاملاً مماس و ثابت نگه می‌دارد تا چیدمان بدون تداخل با لوله‌های تاسیساتی امتداد یابد. این اتصالات معمولاً با ورق‌های فولادی گالوانیزه سرد یا گرم، با ضخامت‌های ۱ تا ۲ میلی‌متر و با طول متداول ۱۰ تا ۵۰ سانتی‌متر تولید می‌شوند تا ضمن تحمل وزن کابل‌های فشار قوی، افت عرضی نرم و ایمنی برای هادی‌ها ایجاد کنند.

در بازار لاله زار تهران طی سال ۱۴۰۵، این ردیوسرها متناسب با عرض دهانه (از ۱۰ تا ۶۰ سانتی‌متر)، ضخامت ورق و نوع پوشش ضدخوردگی، در بازه قیمتی تقریبی ۸۵ تا ۷۹۵ هزار تومان معامله می‌شوند که انتخابی دقیق برای بهینه‌سازی بودجه و متراژ نهایی پروژه به شمار می‌آید.

مفهوم فنی تبدیل به چپ Cable Tray در هدایت اصولی مدارها

در طراحی خطوط انتقال برق، چالش اصلی تنها رساندن سیم ها به مقصد نیست؛ نظم هندسی سازه حرف اول را می زند. تبدیل به چپ Cable Tray قطعه ای استراتژیک است که عرض بستر کابل کشی را به شکل یک طرفه باریک می کند. وقتی خطوط فرعی منشعب می شوند، دیگر نیازی به امتداد یک داکت عریض و جا گیر نداریم. این قطعه به مجری اجازه می دهد بدون دستکاری غیراصولی بدنه سینی، کاهش مقطع را پیاده کند. نتیجه کار، مسیری کاملاً استاندارد و منظم خواهد بود که ایمنی کابل ها را در بلند مدت تضمین می کند.

منطق مهندسی تغییر سایز در مجاورت موانع سازه‌ای

راهروهای تأسیساتی همیشه با تیرهای بتنی، ستون ها و لوله های آتش نشانی احاطه شده اند. در چنین موقعیت های فشرده ای، فضا برای مانور بسیار محدود است. اگر بخواهید سینی کابل را از هر دو طرف جمع کنید، بدنه کار با دیواره های جانبی برخورد خواهد کرد. استفاده از تبدیل چپ گرد این بن بست را حل می کند. این اتصال هوشمندانه، دیواره سمت راست را مماس با مانع یا دیوار صاف نگه می دارد و کاهش پهنا را منحصراً به سمت داخل هدایت می کند. با این روش، تأسیسات بدون تغییر زاویه تند، از کنار موانع عبور می کنند.

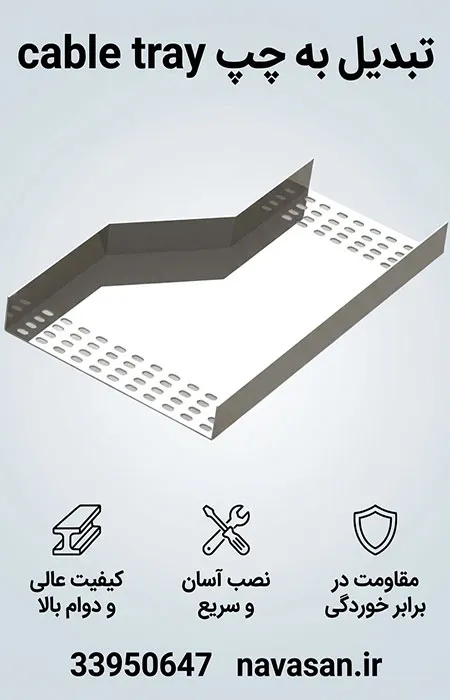

تفاوت اساسی هندسه قطعه چپ گرد با مدل‌های هم‌مرکز

یک ردیوسر مرکزی، عرض را از هر دو لبه با زاویه ای یکسان کم می کند و تقارن دارد. این الگو فقط وسط سقف باز جواب می دهد. اما قطعه کاهنده چپ کاملاً نامتقارن طراحی می شود. در این مدل، یک یال کاملاً مستقیم و عمود بر خط تراز حرکت می کند و یال روبه رو با شیبی ملایم به سمت داخل متمایل می شود. این تفاوت زاویه سازی باعث می شود بدون ایجاد شکستگی تند در کابل کشی، هماهنگی بی نقصی با خطوط هدایت کابل در کناره سازه شکل بگیرد.

تماس فوری با مجموعه ی نوسان

دفتر فروش : تهران، لاله زار جنوبی، کوچه باربد، پاساژ سرای لاله زار، پلاک 28 سینی کابل نوسان . 33950647
کارخانه : تهران، اتوبان آزادگان، شهرک آهن مکان

عوامل مؤثر بر قیمت و راهنمای خرید مستقیم تبدیل به چپ Cable Tray

قیمت تبدیل به چپ Cable Tray مستقیماً به نوسانات نرخ ورق فولاد، نوع آبکاری (سرد یا گرم عمقی)، ضخامت بدنه و تیراژ سفارش کارخانه‌ای بستگی دارد. خرید بی‌واسطه از تولیدکننده اصلی علاوه بر حذف حاشیه سود واسطه‌ها، امکان سفارشی‌سازی دقیق زاویه شیب و ارتفاع لبه متناسب با بار تأسیسات را فراهم می‌سازد.

ویژه : بهترین متریال برای درب سینی گالوانیزه

دلایل فنی استفاده از تبدیل سینی کابل نامتقارن در پروژه

پیش بینی مسیرهای کابل کشی بر مبنای توزیع انرژی شکل می گیرد، نه یکنواختی صلب. در طول یک سالن صنعتی، رشته های متعدد کابل به تابلوهای فرعی سرازیر می شوند. ادامه دادن بستر اصلی با همان پهنای اولیه، به معنای اتلاف فضای مفید سقف و مصالح گران قیمت است. استفاده از ردیوسر نامتقارن راهکاری مهندسی برای مدیریت فضا است. این اتصال ها به خط توزیع اجازه می دهند هم پای کاهش حجم سیم ها، لاغرتر شود و نظم چیدمان مسیرهای موازی بدون آشفتگی حفظ گردد.

“A left-hand reducer is a fitting that joins cable trays of different widths in the same plane, with the reduction occurring on the right-hand side when viewed from the large end to the small end.”

ترجمه:

«تبدیل سینی کابل سمت چپ قطعه‌ای اتصالی است که دو شاخه سینی با عرض‌های متفاوت را در یک سطح افقی به یکدیگر پیوند می‌دهد؛ به طوری که هنگام مشاهده از سمت دهانه بزرگ‌تر به سمت دهانه کوچک‌تر، باریک شدن مقطع فقط در سمت راست رخ می‌دهد.»

منبع: Metal Cable Tray Systems

خروج تدریجی کابل‌ها و توجیه اقتصادی تغییر عرض مقطع

با منشعب شدن خطوط فرعی به طبقات یا ماشین آلات، ترافیک کابل ها ناگهان فروکش می کند. رها کردن سینی شصت سانتی متری با چند رشته سیم باریک، توجیه اقتصادی ندارد. تغییر مقطع سینی با قطعه کاهنده، هزینه خرید شاخه های بعدی را تا چهل درصد پایین می آورد. علاوه بر این، وزن نهایی وارد بر سقف بسیار سبک تر می شود. این صرفه جویی چشمگیر، خیال کارفرما را از بابت هزینه های مازاد خرید آهن آلات و یراق آلات راحت می کند.

حفظ خط تراز تأسیسات در کناره دیوارها و ستون‌ها

در سالن های تولید، سینی ها معمولاً روی دستک های دیواری و بازوهای متصل به ستون تکیه می زنند. اگر تغییر سایز متقارن باشد، باید تمام براکت ها باز شوند و با فاصله های متفاوت دوباره سوراخ کاری گردند. اما قطعه نامتقارن، لبه متکی به دیوار را کاملاً پیوسته و یک دست نگه می دارد. کابل کش بدون دردسر و بدون تغییر در ساختار ساپورت گذاری، کار را جلو می برد. نمای نهایی پروژه نیز بسیار منظم تر و تمیزتر به نظر می رسد.

مشخصات فنی و استانداردهای ساخت ردیوسر سینی کابل

تولید اتصالات فلزی مستلزم رعایت استانداردهای مقاومت کششی و بارگذاری دینامیکی است. یک ردیوسر مرغوب باید زیر فشار دسته های کابل تغییر شکل ندهد و فرم زاویه ای خود را نبازد. لبه های جانبی با ارتفاع های متداول چهار، شش یا هشت سانتی متر خم کاری می شوند تا کابل ها کاملاً درون محفظه مهار شوند. نوع برش پانچ ها و یکنواختی فواصل خم، اهمیت بالایی دارد تا در زمان بستن قطعات، هیچ فاصله و درز خطرناکی به وجود نیاید.

تطبیق ضخامت ورق گالوانیزه با عرض ورودی و خروجی

ضخامت ورق ردیوسر باید متناسب با پهنای دهانه و تناژ کابل ها تعیین شود. برای عرض های کوچک تر از بیست سانتی متر، ورق یک میلی متر کاملاً پایدار است. با رسیدن عرض به سی و چهل سانتی متر، استفاده از ورق یک و بیست و پنج یا یک و نیم میلی متر برای پیشگیری از خمش ضروری خواهد بود. در دهانه های پنجاه و شصت سانتی متر که حجم کابل ها سنگین است، باید حتماً از ورق دو میلی متر با گوشواره های تقویتی استفاده شود تا مقاومت ایستایی سیستم به هم نریزد.

تفاوت عملکردی مدل‌های پانچ‌دار تهویه‌ای و ترانکینگ بدون پانچ

انتخاب بین بدنه مشبک و مدل بسته، به بار حرارتی و محیط بستگی دارد. مدل های پانچ دار با جریان پیوسته هوا، حرارت ناشی از عبور جریان برق را دفع می کنند و اجازه بالا رفتن دمای عایق سیم را نمی دهند. این سوراخ کاری ها اتصال بست کمربندی را هم تسهیل می کنند. در نقطه مقابل، اتصالات بدون سوراخ یا ترانکینگ برای محیط های آکنده از گرد و غبار، ریزش مایعات یا اسیدهای صنعتی ساخته می شوند تا کابل ها درون بستری کاملاً ایزوله بمانند.

مقایسه پوشش گالوانیزه گرم عمقی و ورق فابریک سرد

محیط جغرافیایی و رطوبت کارگاه تکلیف نوع پوشش فلز را روشن می کند. ورق های سرد فابریک سطحی صیقلی، شفاف و چشم نواز دارند و برای فضاهای داخلی و دور از نم عالی هستند. اما در صنایع ساحلی، تونل ها یا پتروشیمی ها، بخارات خورنده ورق سرد را به سرعت تخریب می کنند. در این فضاها، قطعات آبکاری گرم در حمام روی غوطه ور می شوند. این پوشش ضخیم با وجود سطح مات و زبر، چندین دهه در برابر اکسیداسیون و خوردگی شیمیایی دوام می آورد.

ویژه : معرفی کارخانه تولید کننده لوله فولادی برق گالوانیزه

مزایا و محدودیت‌های اجرایی قطعه کاهنده چپ در کارگاه

استفاده از قطعه کاهنده چپ در کارگاه، خط مستقیم سینی‌کشی را مماس با دیوارها نگه می‌دارد و هزینه‌های خرید ورق و اتصالات اضافه را به شکل چشمگیری پایین می‌آورد. با این حال، اجرای غیراصولی آن می‌تواند کابل‌ها را در معرض لبه‌های برنده یا خمش فراتر از حد مجاز قرار دهد که نیازمند دقت دوچندان نصاب است. برای برقراری ارتباط با کارشناسان فروش و دریافت مشاوره تخصصی در زمینه خرید انواع سینی کابل و متعلقات، همین حالا با تیم پشتیبانی «شرکت سینی کابل نوسان» تماس بگیرید.
