خرید و قیمت رابط بغلبند سینی و نردبان کابل گالوانیزه
وقتی صحبت از پایداری شبکههای انتقال نیرو در سولههای صنعتی یا دیتاسنترها به میان میآید، نقش حیاتی رابط بغلبند به عنوان کلیدیترین مفصل ارتباطی سینی و نردبان کابل غیرقابل انکار است. این قطعه فولادی که غالبا با پوشش گالوانیزه گرم یا سرد تولید میشود، وظیفه مهار تنشهای برشی و جلوگیری از افتادگی مسیر کابلکشی را در دهانههای طولانی بر عهده دارد. بر اساس استانداردهای مهندسی برندهای معتبری نظیر لگراند و ایتون، یک رابط استاندارد باید با توزیع یکنواخت بار مکانیکی در دیوارهها، یکپارچگی ساختار را بدون آسیب به روکش کابلها تضمین کند. نصب دقیق این اتصال با استفاده از پیچ و مهرههای قارچی، مانع از ایجاد لبههای تیز و خطرآفرین در مسیر میشود.
اگر در حال برآورد مالی تجهیزات پروژه هستید، بد نیست بدانید که در بازار سال ۱۴۰۵، قیمت تقریبی این رابطها بسته به ضخامت ورق (معمولا ۱.۲ تا ۲ میلیمتر) و نوع آبکاری، در بازهای بین ۳۵ هزار تا ۹۵ هزار تومان متغیر است؛ سرمایهگذاری بسیار کوچکی که به تنهایی ضامن امنیت و پایداری کل شبکه تاسیسات شما خواهد بود.
فهرست عناوین

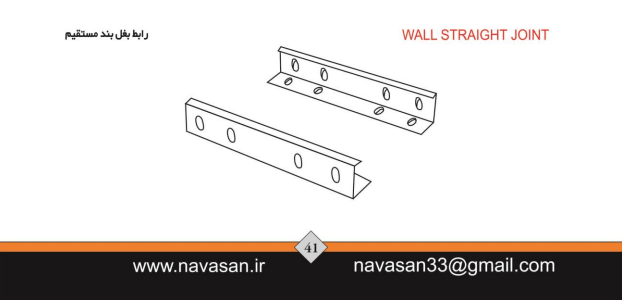

معرفی جامع رابط بغل بند و نقش آن در پروژهها
وقتی صحبت از اجرای بی نقص مسیر های کابل کشی به میان می آید، استحکام حرف اول را می زند. در اینجا قطعه ای کلیدی به نام رابط بغلبند وارد میدان می شود. این یراق فلزی کوچک اما بسیار حیاتی، وظیفه دارد دو شاخه مجزا را در طول مسیر به یکدیگر متصل کند. بدون این اتصال دهنده های جانبی، یکپارچگی شبکه به خطر می افتد و احتمال ریزش یا تغییر شکل مسیر وجود دارد. این محصول اغلب برای نردبان کابل مورد استفاده قرار میگیرد و برای اتصال سینی از رابط سینی کابل به صورت عمده استفاده می شود.
مکانیزم عملکرد فنی در سیستمهای انتقال برق
این قطعات جانبی چطور بار های سنگین را تحمل می کنند؟ راز این مقاومت در طراحی مهندسی آنها نهفته است. اتصال دهنده دیواره به صورت یک پل فلزی محکم روی لبه های دو شاخه مجاور هم قرار می گیرد. با بستن پیچ و مهره های مخصوص، فشار وارده به صورت مساوی در کل طول مفصل پخش می شود. این توزیع نیروی هوشمندانه از تمرکز وزن روی یک نقطه خاص جلوگیری می کند. در نتیجه، حتی زمانی که حجم بالایی از سیم های قطور از مسیر عبور می کنند، ساختار شبکه کاملا پایدار می ماند و هیچ گونه افتادگی رخ نمی دهد.

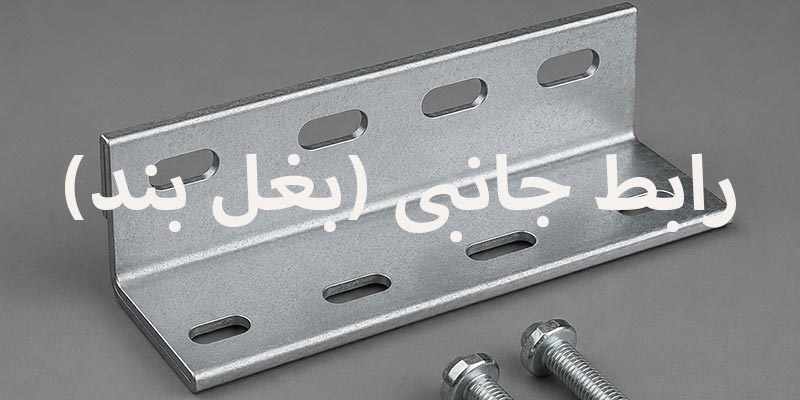

بررسی تفاوتهای ساختاری با اتصالات کفی
شاید بپرسید چرا از همان رابط های کفی برای دیواره ها استفاده نمی شود؟ تفاوت اصلی در نوع مهار نیرو است. قطعات کفی بیشتر برای جلوگیری از شکم دادن کف مسیر طراحی شده اند. اما یراق های جانبی، وظیفه مهار تنش های طولی و حفظ راستای دیواره را بر عهده دارند. از نظر شکل ظاهری نیز این دو قطعه با هم تفاوت دارند. نگهدارنده های دیواره معمولا کشیده تر هستند و الگوی سوراخ کاری آنها دقیقا با پانچ های لبه نردبان کابل یا سینی همخوانی دارد تا روند نصب بسیار سریع تر و دقیق تر انجام شود.
تنوع در محیط های صنعتی ایجاب می کند که یراق آلات نیز با متریال های متفاوتی ساخته شوند. برای انتخاب درست رابط بغلبند، باید به شرایط محیطی پروژه نگاه کنید. این قطعات از نظر جنس پایه و نوع پوشش محافظ به چند گروه اصلی تقسیم می شوند تا بتوانند بیشترین بازدهی را داشته باشند. انتخاب اشتباه متریال می تواند به سرعت باعث خوردگی و در نهایت شکست ساختار شود. به همین دلیل کارخانه های تولیدی این اتصال دهنده ها را در نسخه های متنوعی روانه بازار می کنند تا نیاز هر پروژه ای به طور دقیق برآورده شود.
انتخاب اتصالات استاندارد و مقاوم، نقشی حیاتی در امنیت پروژههای صنعتی دارد وشرکت سینی کابل نوسان با سالها تجربه، بهترین قطعات را با تضمین کیفیت در اختیار پیمانکاران میگذارد.
روکشهای گالوانیزه گرم و مقاومت در برابر رطوبت
وقتی پروژه شما در مناطق شرجی یا فضاهای باز اجرا می شود، رطوبت دشمن شماره یک تجهیزات فلزی است. در این شرایط، قطعات جانبی با روکش گالوانیزه گرم بهترین انتخاب هستند. طی این فرایند کارخانه ای، قطعه فلزی در حوضچه مذاب روی غوطه ور می شود. این لایه ضخیم محافظ، مانند یک سپر دفاعی غیر قابل نفوذ عمل می کند و مانع از زنگ زدگی قطعه می شود. استفاده از این نوع پوشش باعث می شود تا طول عمر اتصالات در سخت ترین شرایط آب و هوایی به شکل چشمگیری افزایش یابد و هزینه های نگهداری کاهش پیدا کند.
کاربرد مدلهای استیل و آلومینیومی در محیطهای صنعتی
گاهی اوقات شرایط کارخانه ها فراتر از رطوبت ساده است و با بخارهای اسیدی یا مواد شیمیایی خورنده سر و کار داریم. در صنایع پتروشیمی یا کارخانه های تولید مواد غذایی، مدل های استیل ضد زنگ بی رقیب هستند. این قطعات به دلیل ذات آلیاژ خود، مقاومت فوق العاده ای در برابر خوردگی های شیمیایی نشان می دهند. از سوی دیگر، نمونه های آلومینیومی برای فضاهایی که کاهش وزن سازه اهمیت زیادی دارد، به کار می روند. مدل های آلومینیومی علاوه بر وزن بسیار سبک، به طور طبیعی در برابر اکسید شدن مقاوم هستند و نصب آسانی دارند.
شاخصهای تعیین قیمت اتصالات نگهدارنده نردبان کابل
بررسی قیمت رابط بغلبند نشان میدهد که نرخ این قطعات ثابت نیست و به فاکتورهای متعددی بستگی دارد. نوسانات بازار فلزات پایه اولین عاملی است که روی قیمت نهایی تأثیر میگذارد. علاوه بر این، برند تولید کننده و کیفیت ساخت نیز نقش مهمی در ارزشگذاری این یراق آلات ایفا میکنند. خریداران باید توجه داشته باشند که پرداخت هزینه بیشتر برای یک قطعه باکیفیت، در واقع سرمایهگذاری برای ایمنی طولانیمدت شبکه برق است و از هزینههای سنگین خرابی و تعمیرات در آینده جلوگیری میکند. جهت استعلام نرخ روز محصولات و دریافت مشاوره تخصصی از مهندسان فنی پیش از ثبت سفارش، میتوانید از طریق صفحه تماس با مابا کارشناسان ما در ارتباط باشید.

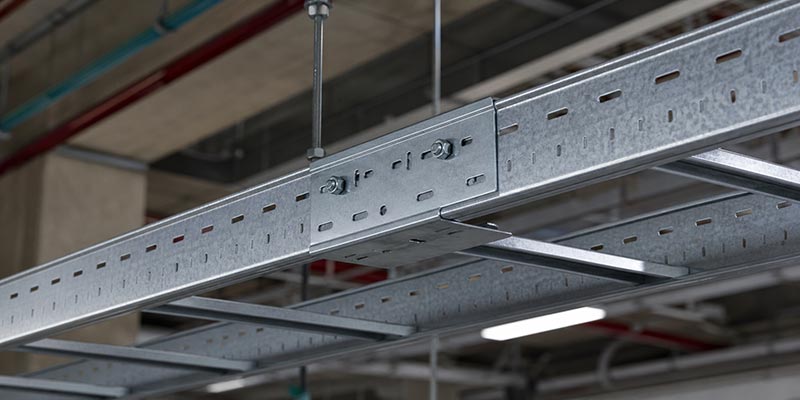

رابط بغلبند به عنوان یکی از ضروریترین اتصالات در تاسیسات برق، انسجام و پایداری مسیرهای سینی کابل را در برابر بار وزنی سنگین سیمها تضمین میکند.اجرای صحیح این قطعه شامل ترازسازی دقیق شاخهها، استقرار رابط در دیواره بیرونی و تثبیت ایمن با پیچهای قارچی از داخل به بیرون است تا ضمن حفظ یکپارچگی مسیر، هیچگونه آسیبی به روکش کابلها وارد نشود.
مرحله اول: همراستا کردن مسیر و آمادهسازی
پیش از هر اقدامی باید دو شاخه نردبان یا سینی را کاملاً تراز کنید. لبههای انتهایی باید بدون هیچگونه فاصله اضافی مماس بر یکدیگر قرار بگیرند. پاکسازی سطح از هرگونه پلیسه یا براده آهن در این گام ضروری است تا از آسیب به روکش کابلها در آینده جلوگیری شود.
مرحله دوم: استقرار قطعه در دیواره جانبی
رابط بغل بند را دقیقاً در قسمت بیرونی لبهها مستقر کنید. سوراخهای پانچ شده روی این قطعه باید کاملاً با شیارهای تعبیه شده روی دیواره سینی منطبق شوند. دقت در این همپوشانی باعث تسریع روند کار و جلوگیری از اعمال تنش مکانیکی به بدنه میشود.
مرحله سوم: ورود پیچهای قارچی و تثبیت اولیه
برای جلوگیری از پارگی روکش کابلها در زمان کابلکشی، حتماً پیچهای سرگرد یا همان قارچی را از سمت داخل به بیرون هدایت کنید. واشر و مهره را در بخش بیرونی قرار داده و تنها با نیروی دست تا حدی سفت کنید که ساختار موقتاً حفظ شود.
مرحله چهارم: آچارکشی نهایی و بازرسی ایمنی
پس از اطمینان مجدد از تراز بودن کل مسیر، با استفاده از آچار مناسب مهرهها را به صورت ضربدری محکم کنید. این تکنیک فشار را به شکل یکنواخت توزیع میکند. در نهایت استحکام محل اتصال را بسنجید تا هیچ لرزش یا خلاصی در سیستم احساس نشود.
“Wrap-around splice plates securely lock tray side rails together to maintain maximum rigidity in the cable management system.”
ترجمه:
«رابطهای بغلبند به شکل ایمن دیوارههای کناری سینی را به یکدیگر قفل میکنند تا حداکثر استحکام در سیستم مدیریت کابل حفظ شود.»
کاربردها و مزایای بهرهگیری از اتصالدهندههای دیواره
استفاده از این تجهیزات در سیستمهای مدیریت کابل، مزیتهای فنی فراوانی به همراه دارد. مهمترین کاربرد آنها ایجاد پیوند یکپارچه و ایمن میان شاخههای نردبان کابل است. این قطعات با پخش متوازن فشار مکانیکی، از افتادگی یا دفرمه شدن مسیر جلوگیری میکنند. همچنین نصب سریع و آسان آنها باعث کاهش زمان اجرای پروژههای صنعتی میشود. مقاومت بالا در برابر تنشهای فیزیکی و لرزشهای احتمالی، این اتصالدهندهها را به انتخابی هوشمندانه برای کارخانجات و محیطهای کارگاهی تبدیل کرده است. علاوه بر تجهیزات پشتیبان و نردبانهای محافظ، اجرای اصولی و محافظت از هادیهای حساس در پروژههای بزرگ به کمک انواعلوله فولادی برق با استاندارد بالا انجام میشود.
حوزه کاربرد در پروژه
مزیت کلیدی و دستاورد فنی
اتصال شاخههای نردبان کابل
توزیع متوازن وزن و جلوگیری از افتادگی مسیر
کابلکشی در مسافتهای طولانی
حفظ یکپارچگی سازه و مقاومت در برابر لرزش
توسعه شبکههای برق صنعتی
نصب سریع و کاهش هزینههای اجرایی پیمانکار
هدایت کابلهای قطور و سنگین
ارتقای ایمنی فیزیکی بدون نیاز به پایه نگهدارنده اضافی
اجرای تاسیسات در سقف کاذب
پایداری اتصال کناری در فضاهای دارای محدودیت ارتفاع
انتخاب قطعات باکیفیت تضمینکننده ایمنی سیستم انتقال برق است. هنگام خرید حتما به ضخامت ورق و نوع آبکاری توجه ویژه داشته باشید. قطعات گالوانیزه گرم برای محیطهای صنعتی و مرطوب بهترین گزینه هستند. از سوی دیگر تطابق دقیق ابعاد قطعه با ارتفاع لبهها نقش مهمی در نصب اصولی دارد. برای نگهداری طولانیمدت کافی است بازرسیهای دورهای را جدی بگیرید و از وارد شدن ضربههای فیزیکی سنگین به ساختار قطعات جلوگیری کنید. آچارکشی منظم پیچها در فواصل زمانی مشخص باعث حفظ یکپارچگی مسیر میشود.
راهکارهای عملی برای پیشگیری از فرسایش و زنگزدگی
دشمن اصلی تجهیزات فلزی در تاسیسات رطوبت بالا و بخارهای اسیدی است. موثرترین روش برای دفع این خطرات استفاده از پوششهای محافظ گالوانیزه عمقی است که مقاومت بالایی در برابر اکسید شدن نشان میدهند. در زمان نصب دقت کنید که خراشیدگی روی سطح قطعات ایجاد نشود زیرا همین آسیبهای کوچک نقطه شروع نفوذ رطوبت خواهند بود. همچنین تهویه مناسب در مسیر عبور کابلها و جلوگیری از تجمع آب در اطراف اتصالات عمر مفید آنها را بهشدت افزایش میدهد. تمیزکاری دورهای و حذف آلایندههای شیمیایی نیز اقدامی پیشگیرانه و سودمند به شمار میرود.
شفافسازی مهمترین دغدغههای خریداران تجهیزات شبکه
بسیاری از پیمانکاران نگران عدم هماهنگی اتصالات با سایر تجهیزات پروژه هستند. طراحی استاندارد این قطعات باعث میشود تا با انواع لبهها بهراحتی منطبق شوند و چالشی در زمان اجرا ایجاد نکنند. دغدغه مهم دیگر میزان تحمل بار وزنی است که با انتخاب ورقهای ضخیم و باکیفیت این نگرانی کاملا برطرف خواهد شد. همچنین نوسانات بازار و هزینههای تمامشده پروژه همیشه مطرح است. با وجود بازه قیمتی اقتصادی و ماندگاری بالا خرید این محصولات کاملا توجیهپذیر بوده و نیاز به تعویض زودهنگام را از بین میبرد.
سوالات متداول
ابعاد استاندارد تولید این قطعات چقدر است؟
طول این رابطها معمولا بین ۲۰ تا ۳۰ سانتیمتر است. ارتفاع آنها کاملا وابسته به لبه سینی یا نردبان شما بوده و عموما بین ۴ تا ۱۰ سانتیمتر متغیر است.
برای مهار هر قطعه به چند پیچ نیاز داریم؟
جهت ایجاد یک اتصال استاندارد و جلوگیری از لقی مسیر، برای نصب هر رابط حداقل به چهار ست پیچ و مهره قارچی (دو عدد در هر سمت) نیاز خواهید داشت.
چطور میتوان ظاهر رابط را با محیطهای اکسپوز هماهنگ کرد؟
شما میتوانید درخواست دهید تا روی سطح گالوانیزه قطعات، پوشش رنگ پودری الکترواستاتیک (کورهای) اعمال شود. این کار علاوه بر زیبایی محیط، مقاومت در برابر رطوبت را دوچندان میکند.
مهمترین نشانه پایین بودن کیفیت ساخت این اتصالات چیست؟
وجود پلیسه، زائدههای فلزی یا لبههای تیز و برنده در بخشهای سوراخکاری شده اصلیترین نشانه ضعف تولید است. این لبهها به راحتی روکش کابلهای شما را زخمی میکنند.
چه زمانی باید اتصالات قدیمی خطوط را تعویض کنیم؟
به محض مشاهده نشانههایی مثل زنگزدگی عمیق و پوستهای، دفرمه شدن قطعه بر اثر وزن بالا، یا خوردگی محل پانچ که باعث شل شدن مداوم پیچها میشود، باید قطعه را جایگزین کنید.
