پایه نردبان کابل یک قطعه سازه ای و نگهدارنده کلیدی در زیرساخت های مدیریت کابل است که وظیفه اصلی آن، مهار وزن استاتیکی نردبان کابل و کابل های عبوری و انتقال ایمن این بار به سازه های اصلی مانند دیوار، سقف یا زمین است. این تجهیزات نقشی حیاتی در حفظ یکپارچگی و ایمنی مسیرهای کابل کشی، بویژه در محیط های صنعتی با حجم بالای کابل ایفا میکنند.
این قطعات عمدتاً از ورق فولادی گالوانیزه (سرد یا گرم) تولید میشوند تا در برابر خوردگی و شرایط نامساعد محیطی مقاومت بالایی داشته باشند. طراحی مهندسی ساپورتها بر اساس محاسبات دقیق بار و با در نظر گرفتن فاکتورهای ایمنی صورت میگیرد تا از هرگونه تغییر شکل، خمش یا شکستگی در طول مسیر کابلکشی جلوگیری شود. اتصالات صحیح و مستحکم ساپورت به سازه، از طریق انکربولت یا جوشکاری صنعتی، تضمینکننده پایداری بلندمدت سازه نردبان کابل است.
اهمیت استفاده از ساپورت نردبان کابل بصورت استاندارد در پروژههای صنعتی و تجاری دوچندان است، زیرا پایداری کل سیستم انتقال برق و دیتا به یکپارچگی این اتصالات بستگی دارد. انتخاب درست نوع ساپورت (دیواری، سقفی یا زمینی) و نصب آن طبق اصول مهندسی، از بروز خطراتی چون سقوط نردبان و آسیب به کابلها جلوگیری کرده و نظم بصری تاسیسات را نیز بهبود میبخشد.
فهرست موضوعات

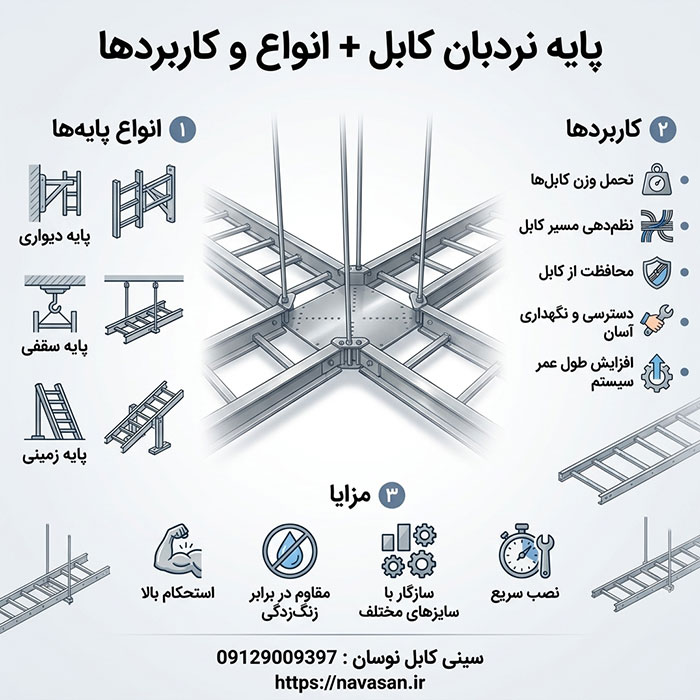

انواع پایه نردبان کابل
پایه نردبان کابل (ساپورت نردبان کابل) از تجهیزات اساسی در سیستم های مدیریت کابل های برق صنعتی است که وظیفه مهار وزن کابل ها و حفظ پایداری مسیر کابل کشی را بر عهده دارد. انتخاب نوع مناسب این نگهدارنده ها کاملاً به شرایط فیزیکی پروژه وابسته است. شرکت نوسان، به عنوان تولیدکننده تخصصی انواع پایه نردبان کابل، این تجهیزات را با تکیه بر استانداردهای مهندسی و متریال درجهیک تولید میکند. این ساپورتها در سه دسته اصلی طراحی و به کار گرفته میشوند:

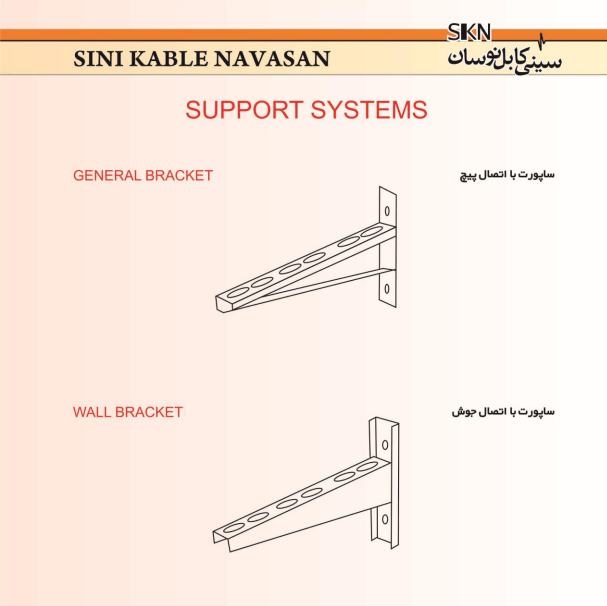

پایه دیواری
این ساپورت برای نصب و هدایت نردبان ها روی سطوح عمودی کاربرد دارد. ساختار آن شامل یک بازوی افقی (متناسب با عرض نردبان) و یک پلیت فولادی مربعشکل است که این دو بخش از طریق جوشکاری صنعتی، پرچ یا پیچ به یکدیگر متصل میشوند. پلیت پایه در چهار زاویه خود پانچ شده است تا به وسیله انکربولت یا میخ های فولادی (مانند میخ هیلتی) به دیوار متصل گردد. از نظر اصول مهندسی، بهتر است طول بازوی افقی کمی بیشتر از عرض نردبان باشد؛ این امر موجب قرارگیری دقیقتر نردبان روی پایه و ایجاد اتصال پایدارتر میشود.

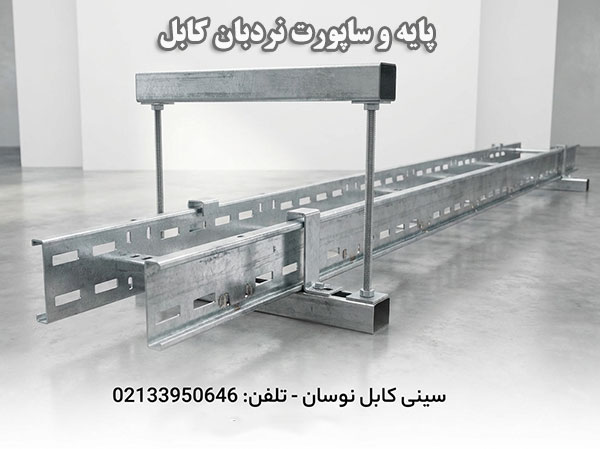

پایه سقفی
برای عبور مسیر کابل کشی از زیر سقف، از پایههای سقفی با ساختار U شکل استفاده میشود. این سیستم مهاربندی از ریلهای پانچ شده، رادهای رزوه دار (پیچ متری)، مهره و واشر تشکیل شده است. طول پیچ های متری دقیقاً بر اساس میزان فاصله مجاز نردبان تا سقف برش میخورد. بخش بالایی پیچ ها توسط رول بولت درون سقف بتنی مهار شده و بخش پایینی آنها به دو سر ریل فلزی پیچ میشود.
پایه زمینی
این پایهها عمدتاً برای هدایت کابلها در کف تاسیسات، موتورخانه ها یا پشت بام ها استفاده میشوند. ساختار آنها به صورت فریم مستطیلی یا U شکل است که از دو پروفیل عمودی و یک ریل افقی تشکیل میشود. در انتهای پایههای عمودی، پلیتهای سوراخ دار نصب شدهاند تا ساختار با پیچ و رول بولت به کف زمین محکم شود. نردبان کابل نیز روی محور افقی بالایی این ساپورت قرار میگیرد. محصولات تولیدی شرکت نوسان در این بخش، به دلیل طراحی دقیق پایهها، تحمل بار استاتیکی بسیار بالایی دارند.

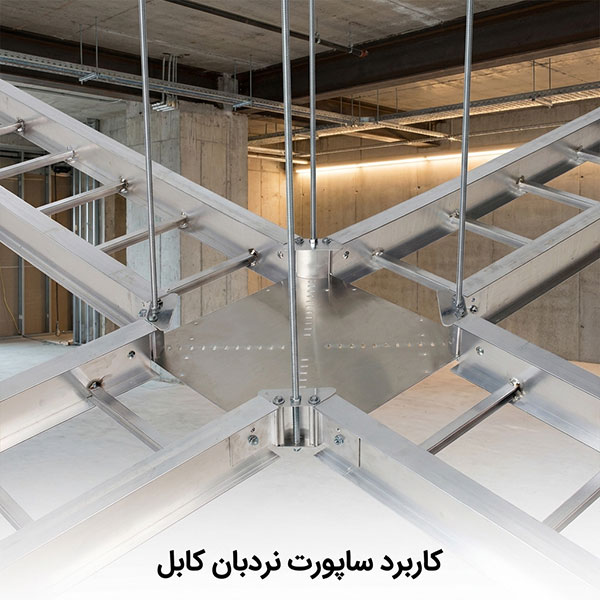

آشنایی با کاربرد ساپورت نردبان کابل
عملکرد فنی در سیستم کابل کشی
شرح تخصصی کاربرد ساپورت نردبان کابل
تحمل وزن و حفظ پایداری
این پایهها وزن سنگین نردبان و کابلهای برق را به خوبی تحمل میکنند. آنها باعث میشوند مسیر کابلکشی کاملاً محکم و ثابت بماند و از افتادن یا تکان خوردن تجهیزات جلوگیری میکنند.
نظم دهی و مسیریابی ایمن
ساپورتها کمک میکنند تا کابلها به صورت مرتب و با فاصله مناسب هدایت شوند. این نظم باعث میشود کابلها روی هم انباشته نشوند، هوا به خوبی بین آنها جریان پیدا کند و از داغ شدن کابلهای برق جلوگیری شود.
محافظت از سلامت کابلها
استفاده از پایههای نگهدارنده استاندارد، مانع از کشیدگی، آویزان شدن یا تا خوردن کابلها در طول مسیر میشود. این کار از پاره شدن روکش کابلها و آسیب به رشتههای داخلی آنها جلوگیری میکند.
بازدید و نگهداری آسان تر
وقتی نردبان و کابل ها به کمک این پایهها به صورت اصولی نصب شده باشند، دسترسی برق کاران و تکنسینها برای بررسی های دوره ای، پیدا کردن خرابیها یا اضافه کردن کابل های جدید بسیار راحت و سریع انجام میشود.
افزایش طول عمر تجهیزات
با نگهداری ایمن کابلها و جلوگیری از فشارهای فیزیکی به آنها، استهلاک و فرسودگی تجهیزات به شدت کاهش مییابد و در نتیجه، عمر مفید کل سیستم برق رسانی پروژه بیشتر میشود.
راهنمای انتخاب بهترین ساپورت نردبان کابل
برای انتخاب اصولی پایه یا ساپورت نردبان کابل، اولین و مهمترین قدم، محاسبه دقیق حجم و وزن کلی کابلهای عبوری است. پایه نگهدارنده باید به گونهای انتخاب شود که بتواند بار کامل تجهیزات را بدون خمیدگی یا افت کیفیت تحمل کند.
به عنوان یک مثال ساده و کاربردی، فرض کنید قصد دارید 7 عدد کابل برق که قطر هرکدام 2 سانتیمتر است را در کنار هم روی یک پایه قرار دهید. برای این میزان حجم و فضا، استفاده از یک ساپورت دیواری نردبان کابل با عرض 15 سانتیمتر و ضخامت ورق 1٫5 میلیمتر، انتخابی کاملاً استاندارد و ایمن خواهد بود.
برای پوشش دادن نیازهای گوناگون در پروژههای برق کشی، تولید کننده سینی کابل ، این تجهیزات را در ابعاد متنوعی تولید و روانه بازار میکنند. عرض این ساپورتها معمولاً در اندازههای 5، 10، 15، 20، 30، 40، 50 و 60 سانتیمتر طراحی شده و ارتفاع آنها نیز در ابعادی نظیر 6، 8، 10، 12، 14 و 15 سانتیمتر ساخته میشود.
یکی دیگر از نکات حیاتی پیش از خرید، تعیین نوع نصب پایه نردبان کابل است؛ یعنی باید مشخص کنید که ساپورت قرار است به دیوار متصل شود یا به صورت آویز از سقف اجرا گردد. یک قانون همیشگی در سیستم های کابل کشی وجود دارد: هرچه وزن و مقدار بار اعمال شده از سوی کابلها بیشتر باشد، باید ساپورتی با ورق ضخیمتر و ساختاری مستحکمتر انتخاب کنید. طبیعتاً قیمت نهایی محصول نیز بر اساس همین اندازه، جنس متریال و ضخامت تغییر میکند.
در نهایت، هنگام انتخاب و خرید ساپورت نردبان کابل، باید سه معیار کلیدی زیر را به دقت بررسی کنید:
1. عرض ساپورت نردبان کابل (بر حسب سانتیمتر یا میلیمتر)
2. ارتفاع پایه نردبان کابل (بر حسب سانتیمتر یا میلیمتر)
3. ضخامت ورق گالوانیزه استفاده شده در تولید ساپورت
یک سیستم پایه نگهدارنده (ساپورت) مقاوم برای نردبان کابل، ستون فقرات هر تأسیسات برق صنعتی است که ایمنی طولانیمدت، مدیریت بهینه کابلها و پایداری ساختاری را تحت بارهای سنگین تضمین میکند.»
“A robust cable ladder support system is the backbone of any industrial electrical installation, ensuring long-term safety, optimal cable management, and structural integrity under heavy loads.”

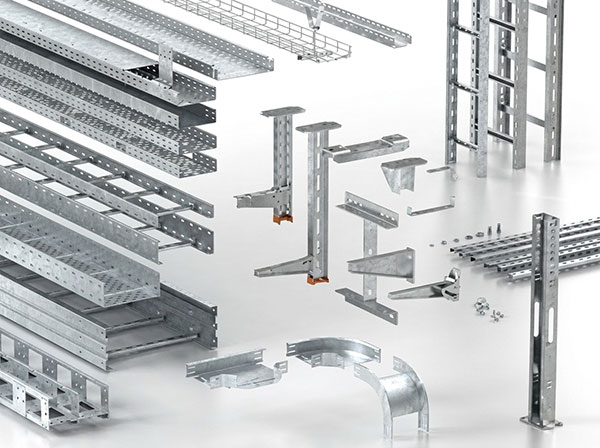

مهمترین مزایای پایه نردبان کابل؛ ضرورت استفاده در شبکههای برقرسانی
استحکام فوق العاده با متریال فولادی
این پایهها از آلیاژهای مستحکم فولادی ساخته میشوند. این ساختار مهندسی باعث میشود تا ساپورت بتواند وزن سنگین نردبانها و حجم بالای کابل های برق را به راحتی و بدون کوچکترین خمیدگی تحمل کند.
پوشش محافظ در برابر زنگ زدگی
تمامی قطعات و تجهیزات نگهدارنده با یک لایه گالوانیزه استاندارد پوشش داده میشوند. این لایه محافظ از خوردگی و فرسودگی فلز در برابر رطوبت جلوگیری کرده و طول عمر شبکه را به شدت افزایش میدهد.
سازگاری با انواع سایزها
فرقی نمیکند تجهیزات شما چه ابعادی داشته باشند؛ تنوع بالای سایزبندی در ساپورت ها باعث میشود تا به راحتی بتوانند از کوچکترین تا عریضترین نردبان های کابل را به طور ایمن پشتیبانی کنند.
افزایش سرعت نصب و اجرا
به لطف طراحی اصولی و دقیق، پیاده سازی و اتصال این پایه ها در سازه بسیار روان و بیدردسر انجام میشود. این ویژگی به تکنسینها کمک میکند تا پروژههای بزرگ کابلکشی را در کوتاهترین زمان ممکن و با بالاترین کیفیت به اتمام برسانند.
در مهندسی برق و اجرای سیستم های کابل کشی، نصب نردبان کابل بدون استفاده از پایههای نگهدارنده یا ساپورت، عملاً غیرممکن است. ساپورتها به عنوان ستون فقرات این شبکهها عمل میکنند و در هر پروژه استاندارد، برای حفظ پایداری مسیر، به تعداد بالا مورد نیاز هستند. شرکتهای تولیدکننده معتبر مانند نوسان، با درک این ضرورت، پایههایی طراحی میکنند که علاوه بر حفظ ایمنی سازه، امتیازات فنی متعددی به همراه دارند.
سیستمهای مهار نردبان کابل کدامند
سی چنل ها (C-Channel): این قطعات کاربردی از ورق های فولادی با روکش گالوانیزه ساخته میشوند که مقاومت بسیار بالایی در برابر رطوبت، خوردگی و زنگزدگی دارند. ظرفیت تحمل بار در سی چنل ها مستقیماً به عرض و ضخامت ورق آنها بستگی دارد؛ به طوری که ابعاد بزرگتر و ضخیمتر به راحتی وزن حجم بالای کابلها را مهار میکنند.
براکت های دیواری: زمانی که نقشه مسیر کابل کشی از مجاورت دیوار عبور میکند، براکت ها بهترین گزینه هستند. این قطعات فولادی با ساختار مهندسی دقیق خود، وزن نردبان و کابل های درون آن را به طور کامل به دیوار منتقل میکنند. رعایت فاصله استاندارد در نصب براکت ها برای جلوگیری از افتادگی نردبان و حفظ سلامت کابل ها الزامی است.
پروفیل ها و ساپورت های آویز (سقفی): این تجهیزات منحصراً برای هدایت و مهار کابلها از مسیر سقف طراحی شدهاند. ساپورتهای آویز ساختاری شبیه به پروفیل دارند و به دلیل قابلیت تنظیم، امکان اجرای شبکههای پیچیده و معلق را فراهم میکنند. اتصال محکم این قطعات به سقف باعث میشود تا سنگینترین مسیرهای کابل کشی در ارتفاع، کاملاً ایمن و ثابت باقی بمانند.
انتخاب صحیح هر یک از این تجهیزات پایه نردبان کابل، مستقیماً به ابعاد نردبان، حجم و وزن کابلها و نقشه محل نصب بستگی دارد تا پایداری کل سازه در درازمدت تضمین شود.
نتیجه گیری
برای داشتن یک سیستم کابل کشی ایمن، انتخاب پایه و ساپورت نردبان کابل باکیفیت امری ضروری است. ما به عنوان تولیدکننده بهترین تجهیزات برق صنعتی، انواع پایه نردبان کابل را با ورق گالوانیزه استاندارد تولید و به بازار عرضه میکنیم. هماکنون شرایط فروش ویژه در ایران برای تامین نیاز پروژههای مختلف ساختمانی و صنعتی فراهم شده است. برای خرید مستقیم، دریافت مشاوره فنی و اطلاع از قیمتهای رقابتی، میتوانید با کارشناسان فروش نوسان در ارتباط باشید و پایداری شبکه برق خود را تامین کنید.
سوالات رایج و کاربردی
بهترین جنس ورق برای ساخت نگهدارنده های نردبان کابل چیست؟
بهترین متریال، ورقهای فولادی با پوشش گالوانیزه است. برای محیطهای داخلی و خشک از گالوانیزه سرد و برای محیطهای صنعتی از گالوانیزه گرم استفاده میشود تا مقاومت قطعه در برابر زنگزدگی و رطوبت تضمین شود.
چگونه عرض مناسب قطعات اتصال دهنده را انتخاب کنیم؟
قانون اصلی این است که عرض نگهدارنده باید دقیقاً با عرض نردبان کابل برابر باشد. به عنوان مثال، اگر از نردبان عرض 15 سانتیمتری استفاده میکنید، براکت زیرین آن نیز باید دقیقاً 15 سانتیمتر عرض داشته باشد تا ساختار تراز و ایمن بماند.
کاربرد مدل های آویز سقفی چه تفاوتی با نمونه های زمینی دارد؟
مدلهای سقفی با استفاده از پروفیلهای آویز نصب میشوند و برای عبور کابلها از ارتفاع کاربرد دارند. اما مدلهای زمینی با ارتفاع کوتاه برای هدایت و مهار کابل ها در کف سولهها و موتورخانهها طراحی شدهاند.
تفاوت اصلی سیستم «سی چنل» با براکتهای دیواری معمولی در چیست؟
سی چنل ها (C-Channel) ساختار قوطی شکل با یک شکاف در وسط دارند که امکان اتصال با پیچ و مهرههای فنری را فراهم میکند. این طراحی تحمل وزن بالاتری دارد و برای شبکههای شلوغ و چند طبقه ایدهآل است، در حالی که براکتهای معمولی بیشتر برای مسیرهای تک لایه و سبکتر روی دیوار استفاده میشوند.
چرا خرید تجهیزات مهار کابل از تولید کننده اصلی توصیه میشود؟
خرید مستقیم از تولیدکنندگانی مثل نوسان، علاوه بر حذف واسطهها و کاهش چشمگیر هزینهها، به شما این اطمینان را میدهد که محصولی با ورق گالوانیزه استاندارد و ضخامت واقعی دریافت میکنید. همچنین امکان سفارش در سایزهای اختصاصی و استفاده از شرایط فروش ویژه پروژهها برای خریدار فراهم است.
