وقتی در مسیر کابلکشی صنعتی با کاهش حجم کابلها مواجه میشوید، اصولیترین راهکار برای اتصال دو نردبان کابل با عرضهای متفاوت در یک امتداد، استفاده از تبدیل مستقیم نردبان کابل است. این قطعه کلیدی بدون ایجاد تنش مکانیکی و آسیب به روکشها، یکپارچگی ساختار را حفظ کرده و وزن کابلهای سنگین را بهخوبی توزیع میکند. بر اساس استانداردهای بینالمللی مانند IEC 61537، این تبدیلها عموما از ورقهای فولادی با پوشش گالوانیزه گرم یا استیل تولید میشوند تا در برابر محیطهای خورنده صنعتی بالاترین مقاومت را داشته باشند.
در حال حاضر و در سال ۱۴۰۵، قیمت تقریبی این قطعه بسته به ضخامت ورق (معمولا ۱.۵ تا ۲ میلیمتر) و ابعاد سفارشی دهانه، در بازه ۱۸۰,۰۰۰ تا ۷۵۰,۰۰۰ تومان متغیر است. با انتخاب دقیق سایز و بهرهگیری از اتصالات فابریک برای مهار قطعه، میتوانید از افتادگی مسیر جلوگیری کرده و ایمنی شبکه برق یا دیتای پروژه خود را کاملا تضمین کنید.
فهرست عناوین

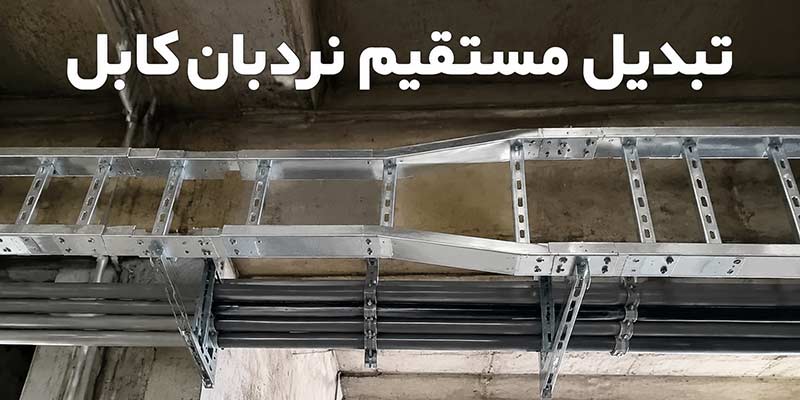

ماهیت تبدیل مستقیم نردبان کابل و مکانیزم عملکرد آن
وقتی در میانه یک پروژه بزرگ صنعتی قدم می زنید، تغییر سایز مسیر عبور کابل ها امری کاملا طبیعی است. اینجا دقیقا همان نقطه ای است که تبدیل مستقیم نردبان کابل وارد میدان می شود. این قطعه هوشمندانه طراحی شده است تا عرض مسیر را بدون ایجاد هیچ گونه شکستگی یا انحراف هدایت کند. عملکرد این تجهیزات به گونه ای است که دو بخش با ابعاد متفاوت را به نرمی و با بالا ترین سطح ایمنی به یکدیگر پیوند می دهد. در واقع مکانیزم اصلی این رابط ها، حفظ یکپارچگی شبکه و جلوگیری از اعمال فشار مضاعف بر روکش سیم های انتقال قدرت است.
ساختار فیزیکی رابطهای یکپارچه در مسیر کابلکشی
طراحی ظاهری و بدنه این قطعات کاهنده، اوج مهندسی ساخت را نشان می دهد. از نظر فیزیکی با یک شاسی فلزی بسیار مقاوم رو به رو هستیم که معمولا از ورق های ضخیم گالوانیزه تولید می شود. لبه های این رابط ها با ظرافت کامل خم کاری شده اند تا هنگام نصب، کوچک ترین آسیبی به عایق هادی های الکتریکی نرسد. ساختار یکپارچه این تجهیزات باعث می شود جریان هوا به خوبی از میان پله ها عبور کند و حرارت اضافه به سرعت دفع شود. این طراحی خلاقانه، عمر مفید کل سیستم را به شکل چشم گیری بالا می برد.
نقش کاهندههای همراستا در مدیریت شبکههای برق فشار قوی
مدیریت کابل های قطور در پست های فشار قوی، چالشی بزرگ برای مهندسان است. کاهنده های هم راستا در این شرایط نقش یک ناجی را بازی می کنند. این قطعات مستحکم، بار مکانیکی کابل های سنگین را به صورت مهندسی شده روی پایه های نگه دارنده پخش می کنند. با استفاده از این تجهیزات، خطر افتادگی یا کشیدگی در مسیر های طولانی از بین می رود. همچنین حفظ فاصله استاندارد میان رشته های برق دار کمک می کند تا تداخل مغناطیسی کاهش یابد و پایداری شبکه توزیع نیرو همواره در بالا ترین سطح ممکن حفظ شود.
تماس فوری با مجموعه ی نوسان
دفتر فروش : تهران، لاله زار جنوبی، کوچه باربد، پاساژ سرای لاله زار، پلاک 28 سینی کابل نوسان . 33950647
کارخانه : تهران، اتوبان آزادگان، شهرک آهن مکان
دستهبندی رابطهای مستقیم بر اساس متریال و پوشش محافظ
انتخاب جنس بدنه و نوع پوشش در طول عمر شبکه کابل کشی نقش بسیار پر رنگی دارد. تولید کنندگان این قطعات را با توجه به نیاز پروژه های گوناگون در متریال های متنوعی روانه بازار می کنند. اصلی ترین ماده اولیه ورق های فولادی است که با روکش های ویژه ای در برابر زنگ زدگی مقاوم سازی می شوند. تنوع در آلیاژ سازنده باعث می شود مهندسان بتوانند بر اساس شرایط محیطی بهترین گزینه را انتخاب کنند. این دسته بندی هدفمند هزینه های نگهداری سیستم را در دراز مدت به شدت کاهش می دهد.
مدلهای گالوانیزه گرم ویژه فضاهای مرطوب و خورنده
وقتی پروژه شما در مناطق شرجی یا محیط های صنعتی پر خطر اجرا می شود استفاده از تجهیزات معمولی یک ریسک بزرگ است. در این شرایط مدل های گالوانیزه گرم بهترین راه حل ممکن هستند. این قطعات در وان مذاب روی غوطه ور می شوند تا پوشش ضخیمی روی تمام سطوح آن ها شکل بگیرد. این لایه محافظ که ضخامت آن طبق استاندارد ها به هشتاد و پنج میکرون می رسد مقاومت بی نظیری در برابر خوردگی ایجاد می کند. با این روش خیال شما از بابت پایداری شبکه کاملا راحت خواهد بود.
نسخههای استنلس استیل برای صنایع حساس دارویی و غذایی
کارخانه های تولید مواد غذایی و داروسازی قوانین بسیار سخت گیرانه ای برای رعایت بهداشت دارند. در چنین مکان هایی نسخه های استنلس استیل تنها انتخاب استاندارد و ایمن هستند. این آلیاژ خاص هیچ گونه واکنش شیمیایی با محیط اطراف نمی دهد و سطح کاملا صیقلی آن مانع از تجمع آلودگی می شود. قابلیت شست و شوی سریع و دوام بالا در برابر مواد شوینده قوی از ویژگی های برجسته این رابط ها است. خرید این محصولات ضد زنگ تضمین کننده رعایت کامل پروتکل های بهداشتی در سالن های تولید خواهد بود.
پارامترهای اثرگذار بر قیمت قطعات کاهنده مسیر کابل
برآورد دقیق بودجه در پروژه های صنعتی نیازمند شناخت عواملی است که ارزش نهایی تجهیزات را تعیین می کنند. قیمت تبدیل مستقیم نردبان کابل ثابت نیست و با توجه به جزئیات فنی سفارش شما دچار نوسان می شود. در واقع تولید کنندگان بر اساس متریال مصرفی و سطح پیچیدگی ساخت، این قطعات را قیمت گذاری می کنند. آگاهی از این فاکتور های کلیدی به مدیران پروژه اجازه می دهد تا با بهینه سازی درخواست خود، هزینه های پنهان را حذف کنند. در نهایت تماس هوشمندانه با ما می تواند صرفه جویی چشم گیری در هزینه کل کابل کشی به همراه داشته باشد.
| مشخصات تبدیل (عرض) | ضخامت ورق | نوع پوشش | قیمت برآوردی (تومان) |
|---|---|---|---|
| 30→20 سانتیمتر | 1.25 میل | گالوانیزه گرم | 1,850,000 |
| 40→30 سانتیمتر | 1.5 میل | گالوانیزه گرم | 2,200,000 |
| 50→40 سانتیمتر | 1.5 میل | گالوانیزه گرم | 2,650,000 |
| 60→50 سانتیمتر | 2.0 میل | گالوانیزه گرم | 3,400,000 |
| 80→60 سانتیمتر | 2.0 میل | گالوانیزه گرم | 4,100,000 |
ویژه : معرفی و آشنایی با مزایا و کاربردهای لوله ی فولادی برق
ضرورت بهکارگیری قطعات تغییر عرض در پروژههای صنعتی
طراحی مسیرهای کابلکشی در تاسیسات بزرگ همواره با تغییرات ناگهانی حجم کابلها روبهرو است. ضرورت بهکارگیری قطعات تغییر عرض در پروژههای صنعتی دقیقا در همین نقطه مشخص میشود. وقتی شبکههای انتقال نیرو از سالنهای اصلی به سمت پنلهای فرعی منشعب میشوند، استفاده از تبدیل مستقیم نردبان کابل یک الزام مهندسی است. این قطعات حیاتی به جای توقف یا برش غیرتخصصی مسیر، عرض مقطع را با حفظ یکپارچگی سیستم کاهش میدهند. چنین رویکردی نهتنها هزینههای اجرایی را پایین میآورد، بلکه از آسیبهای فیزیکی به شبکههای حساس جلوگیری کرده و استانداردهای سختگیرانه صنعتی را بهخوبی برآورده میسازد.
“Straight reducers are used to seamlessly connect two cable ladders of different widths in a straight continuous line.”
ترجمه:
«تبدیل مستقیم برای اتصال یکپارچه دو نردبان کابل با عرضهای متفاوت در یک مسیر مستقیم و پیوسته استفاده میشود.»
منبع: OBO Bettermann
توزیع مهندسیشده بار مکانیکی روی پایههای نگهدارنده
مدیریت وزن تجهیزات انتقال برق، چالشی پنهان در اجرای تاسیسات است. توزیع مهندسیشده بار مکانیکی روی پایههای نگهدارنده از مهمترین رسالتهای این رابطهای کاهنده به شمار میرود. زمانی که عرض مسیر به کمک یک تبدیل استاندارد کم میشود، مرکز ثقل و فشار وارد بر ساپورتها نیز به صورت متوازن تغییر میکند. این انتقال نرم و شیبدار وزن، مانع از افتادگی یا دفرمگی شبکه در طولانیمدت خواهد شد. در نتیجه، عمر مفید کل سیستم افزایش یافته و نیاز به پایههای کمکی اضافی در محل تقاطعها و تغییر سایزها به حداقل ممکن میرسد.
حفظ ایمنی و گردش هوای بهینه در دیتاسنترها و نیروگاهها
تراکم بالای کابلها در مراکز حساس، همیشه خطر افزایش دما را به همراه دارد. حفظ ایمنی و گردش هوای بهینه در دیتاسنترها و نیروگاهها مستلزم استفاده هوشمندانه از اتصالات کاهنده است. یک تبدیل مستقیم نردبان کابل با طراحی اصولی، فضایی باز و بدون انسداد برای عبور جریان هوا فراهم میکند. برخلاف سینیهای بسته، ساختار پلهای این قطعات اجازه میدهد تا حرارت تولیدی کابلهای قطور بهسرعت دفع شود. این تهویه طبیعی و پیوسته در محل تغییر سایز، خطر آتشسوزی ناشی از تجمع حرارت را خنثی کرده و راندمان انتقال جریان الکتریکی را در بالاترین سطح نگه میدارد.
مراحل اجرایی و نصب تبدیل مستقیم نردبان کابل
اجرای دقیق مسیرهای انتقال برق، نیازمند پیروی از اصول مهندسی و استانداردهای ایمنی است. مراحل اجرایی و نصب تبدیل مستقیم نردبان کابل باید با دقت بالا و رعایت ترتیب فنی انجام شود تا از هرگونه تنش مکانیکی روی کابلها جلوگیری گردد.
مرحله اول: آمادهسازی بستر کار و بازرسی قطعات
پیش از هر اقدامی، مسیر نصب باید کاملا پاکسازی شود. سلامت پایهها و ساپورتهای نگهدارنده پیشنیاز اصلی کار است. در این گام، نصاب باید تطابق دقیق ابعاد تبدیل مستقیم نردبان کابل را با دهانههای ورودی و خروجی بررسی کند. اطمینان از یکسان بودن ضخامت ورق و نوع پوشش محافظ قطعات، تضمینکننده کیفیت و ماندگاری شبکه انتقال نیرو خواهد بود.
مرحله دوم: جانمایی و ترازسنجی دقیق مقاطع
پایداری مکانیکی شبکه نیازمند مهار اصولی قطعات است. پس از قرار دادن تبدیل در مسیر، استفاده از تراز مهندسی یا لیزری برای همراستا کردن مقاطع با عرض متفاوت کاملا ضروری است. این دقت عمل باعث میشود توزیع بار کابلها متوازن شده و از هرگونه افتادگی یا انحراف مسیر در طول عمر پروژه جلوگیری گردد.
مرحله سوم: نصب اتصالات فابریک و تثبیت نهایی
در این گام نوبت به چفت و بست مکانیکی میرسد. استفاده از رابطهای استاندارد و پیچ و مهرههای سرچقماقی فابریک اهمیت بالایی دارد. برای جلوگیری از لقی و افزایش مقاومت در برابر لرزشهای صنعتی، پیچها باید به صورت ضربدری بسته شده و با نیروی مناسب سفت شوند تا قطعه روی ساپورت تاسیساتی کاملا ثابت بماند.
مرحله چهارم: کنترل کیفیت و بررسی ایمنی عایق
پس از اتمام نصب و پیش از کابلکشی، سطح داخلی مسیر باید به دقت لمس و بازرسی شود. هیچگونه اختلاف سطح، لبه برنده یا پلیسه فلزی نباید در محل اتصال وجود داشته باشد. این بازرسی دقیق از آسیب دیدن روکش کابلهای حساس جلوگیری کرده و ایمنی کل شبکه را در بالاترین سطح حفظ میکند.
ویژه : جامع ترین راهنمای خرید سینی کابل در ایران
مزیتهای فنی و محدودیتهای احتمالی اتصالات کاهنده
استفاده از کاهندههای مستقیم در شبکههای برق، مزایای ساختاری فوقالعادهای به همراه دارد. این قطعات علاوه بر حفظ پیوستگی مکانیکی، گردش هوای میان کابلها را در دیتاسنترها و مراکز صنعتی بهبود میبخشند. با این حال، محدودیتهایی نیز در طراحی وجود دارد. در صورت عدم محاسبه دقیق افت جریان و میزان تراکم کابلها، این مقاطع میتوانند به گلوگاههای حرارتی تبدیل شوند. تیم اجرایی باید توجه داشته باشد که کاهش ناگهانی عرض نردبان کابل نیازمند مدیریت مهندسیشده حجم سیمها است تا از تمرکز فشار و آسیب به روکشهای عایق جلوگیری شود. پس برای اجرای مهندسی و فنی پروژه های خود به سایت سینی کابل نوسان مراجعه فرمایید.
| شاخص فنی | شرح عملکرد و وضعیت |
|---|---|
| مزیت ساختاری | توزیع یکنواخت بار شبکهبندی، بهبود تهویه و پیشگیری از افزایش دمای نقطهای |
| ایمنی فیزیکی | محافظت کامل از روکش هادیها در برابر پارگی و ساییدگی روی لبههای فلزی |
| محدودیت حرکتی | عدم امکان تغییر زاویه و جهت (طراحی شده منحصرا برای مسیرهای کاملا مستقیم) |
| محدودیت ابعادی | ریسک کاهش شعاع خمش مجاز در کابلهای فشار قوی هنگام تغییر عرض ناگهانی |
| چالش پیادهسازی | الزام به همترازی میلیمتری در زمان پیچ کردن جهت جلوگیری از دفرمگی سازه |
| چالش محیطی | نیاز ضروری به نصب ساپورتهای تقویتی در فضاهای صنعتی با لرزش و ارتعاش بالا |
سوالات متداول
چه تفاوتی بین رابط مستقیم و تبدیل مستقیم در مسیر نردبان کابل وجود دارد؟
رابط فقط دو نردبان همعرض را در یک امتداد به هم متصل میکند، اما تبدیل وظیفه دارد دو مسیر با عرضهای متفاوت (مثلا از ۶۰ به ۴۰ سانتیمتر) را بدون قطع شدن شبکه به یکدیگر پیوند دهد.
برای حفظ اتصال سیستم ارتینگ در محل تغییر عرض نردبان چه اقدامی لازم است؟
برای تضمین پیوستگی الکتریکی و دفع خطرات، حتما باید از سیم ارت روکشدار همراه با کابلشو مسی استفاده کنید و دو سر آن را به پیچهای اتصال قطعه کاهنده و نردبانها محکم ببندید.
طول استاندارد قطعات کاهنده مسیر معمولا چقدر در نظر گرفته میشود؟
طول این اتصالات در حالت استاندارد معمولا بین ۴۰ تا ۶۰ سانتیمتر متغیر است. در تغییر عرضهای بسیار زیاد، طول قطعه را بیشتر در نظر میگیرند تا شیب ملایمتری برای هدایت کابلها ایجاد شود.
آیا میتوان از این قطعات فلزی برای مسیر کابلهای شبکه و فیبر نوری هم استفاده کرد؟
بله، اما حساسیت بالایی دارد. باید شعاع خمش مجاز کابلهای شبکه و فیبر نوری به دقت محاسبه شود و در لبههای محل تغییر عرض، از محافظهای پلاستیکی برای جلوگیری از آسیب به روکش استفاده گردد.
در صورت نیاز به تغییر عرض غیرمتعارف، فرآیند ساخت سفارشی چقدر زمان میبرد؟
تولید ابعاد خاص و خارج از استانداردهای روتین کارخانه، معمولا بسته به حجم سفارش، ضخامت ورق و نوع آبکاری درخواستی، بین ۷ تا ۱۴ روز کاری زمان خواهد برد.
