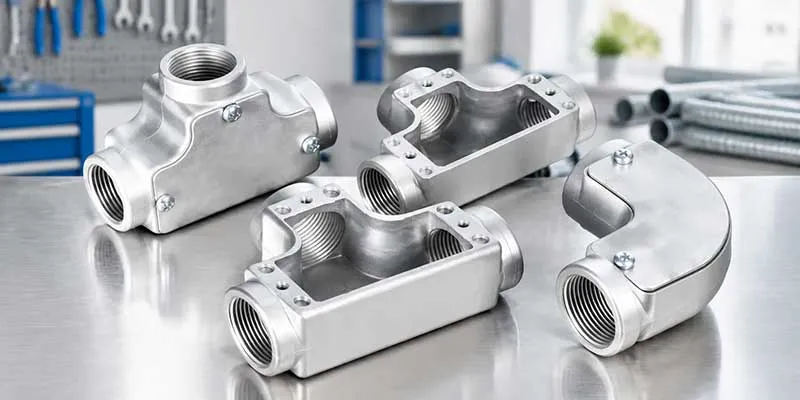

زانو و سه راهی درب دار لوله برق از حیاتی‌ترین تجهیزات هدایت سیم در سیم‌کشی‌های روکار صنعتی و ساختمانی است که مسیر انشعاب‌گیری و تغییر زاویه خطوط را بدون نیاز به لوله‌خم‌کن هموار می‌کند. مزیت کلیدی این قطعات، وجود دریچه بازشو با درپوش پیچ‌دار است؛ ساختاری هوشمندانه که علاوه بر محافظت بی‌نقص از هادی‌ها در برابر گردوغبار و رطوبت محیط‌های سخت، عملیات فنرزنی و عیب‌یابی را بدون شکافتن مسیر لوله‌کشی ممکن می‌سازد. این اتصالات که عموماً از آلومینیوم دایکاست و فولاد گالوانیزه مقاوم در استانداردهای PG11 تا PG29 تولید می‌شوند، ضریب ایمنی خطوط انتقال نیرو را در سوله‌ها و پارکینگ‌ها به حداکثر می‌رسانند.
از نظر اقتصادی نیز با توجه به سایز و نوع آلیاژ، رنج قیمتی حدودی این قطعات در بازار امسال بین ۶۰ تا ۲۴۰ هزار تومان در ازای هر عدد متغیر است؛ هزینه‌ای کاملاً مقرون‌به‌صرفه که با حذف توقف‌های خط تولید و تسهیل توسعه آتی شبکه برق، توجیه فنی و مالی پروژه را تضمین می‌کند.
فهرست مطالب

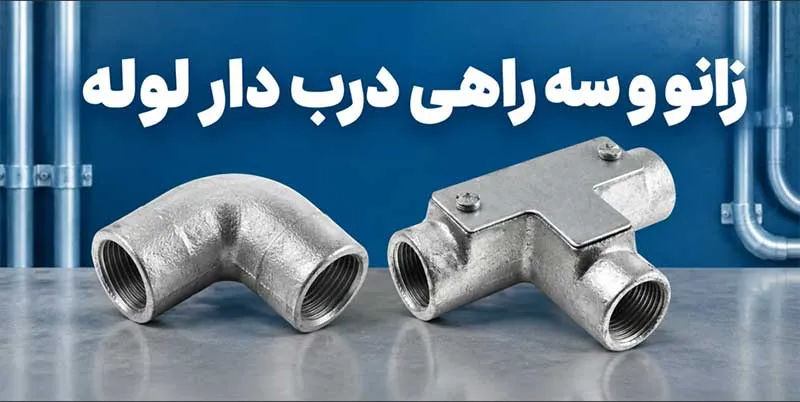

راهنمای جامع زانو و سه راهی درب دار لوله برق
سیم کشی در محیط های کارگاهی و ساختمانی همیشه با چالش پیچ و خم های تند همراه است. زانو و سه راهی درب دار لوله دقیقا همان قطعه نجاتی است که مسیر عبور هادی ها را ایمن و دست یافتنی می کند. این قطعات فلزی علاوه بر تغییر جهت یا تقسیم خطوط، محفظه ای مطمئن در برابر فشار و ضربه می سازند. حضور درپوش دسترسی به تکنسین اجازه می دهد بدون شکافتن مسیر، به کابل ها دسترسی داشته باشد. این اتصالات تفاوت میان یک پروژه استاندارد با یک لوله کشی بی نظم را رقم می زنند.
شناخت عملکرد اتصالات درب‌دار در سیم‌کشی صنعتی
در تاسیسات سنگین، کابل ها زیر بار جریان حرارت تولید می کنند و تغییر مسیر آنها نیازمند نظم دقیق است. اتصالات درب دار مانند یک ایستگاه بازرسی کوچک عمل می کنند. این قطعه ها از زخمی شدن روکش سیم هنگام کشش جلوگیری می کنند و مانع افت ولتاژ ناشی از تاخوردگی هادی ها می شوند. بدنه مقاوم آنها از آلومینیوم یا گالوانیزه ساخته می شود تا خطوط در برابر رطوبت و گرد و غبار محیط های صنعتی کاملا پایدار بمانند.
مکانیزم درپوش پیچی در تسهیل فنرزنی و کابل‌کشی
هدایت سیم در لوله های طولانی و پر پیچ بدون نقطه کمکی شبیه به یک کابوس اجرایی است. درپوش پیچی دقیقا نقطه طلایی رفع این مشکل به حساب می آید. مجری با باز کردن دو پیچ ساده، فنر سیم کشی را با دست هدایت می کند و کابل را با کمترین اصطکاک بیرون می کشد. این ساختار زمان اجرای پروژه را به شدت کاهش می دهد و خطر پارگی پوسته عایق کابل ها را به صفر می رساند.
مقایسه زانوی درب‌دار با زانوی دوردار و بوشن ساده
زانوی دوردار انحنای نرمی دارد اما فضای بسیار زیادی روی دیوار یا سقف اشغال می کند. بوشن ساده نیز فقط برای امتداد مستقیم مناسب است و امکان تغییر زاویه یا دسترسی داخلی نمی دهد. در مقابل، نوع درب دار با طراحی جمع و جور خود در کنج های نود درجه جای می گیرد و برخلاف اتصالات یکپارچه، امکان بازبینی درون لوله را فراهم می سازد. همین ویژگی باعث برتری مطلق آن در فضاهای فشرده ساختمانی شده است.
تماس فوری با مجموعه ی نوسان
دفتر فروش : تهران، لاله زار جنوبی، کوچه باربد، پاساژ سرای لاله زار، پلاک 28 سینی کابل نوسان . 33950647
کارخانه : تهران، اتوبان آزادگان، شهرک آهن مکان
قیمت روز و مقایسه هزینه‌های اتصالات درب‌دار
قیمت زانو و سه راهی درب دار کاندوئیت متناسب با سایز رزوه‌کاری، جنس بدنه و نوع پوشش محافظتی تعیین می‌شود. برآورد این هزینه‌ها در پروژه‌های عمرانی، نقش مهمی در بودجه‌بندی دقیق اجرای شبکه لوله‌کشی و مدیریت هزینه‌های سربار دارد.
| نوع قطعه و سایز | جنس بدنه / پوشش | رنج قیمت (تومان) |
|---|---|---|
| زانو درب دار PG 11 | آلومینیوم دایکاست | ۵۸,۰۰۰ تا ۶۸,۰۰۰ |
| زانو درب دار PG 13.5 | آلومینیوم دایکاست | ۶۸,۰۰۰ تا ۸۰,۰۰۰ |
| زانو درب دار PG 16 | گالوانیزه گرم | ۹۵,۰۰۰ تا ۱۱۰,۰۰۰ |
| زانو درب دار PG 21 | گالوانیزه گرم | ۱۲۵,۰۰۰ تا ۱۴۵,۰۰۰ |
| زانو درب دار PG 29 | آلومینیوم دایکاست | ۱۶۰,۰۰۰ تا ۱۹۰,۰۰۰ |
| سه راهی درب دار PG 13.5 | آلومینیوم دایکاست | ۸۵,۰۰۰ تا ۹۸,۰۰۰ |
| سه راهی درب دار PG 16 | گالوانیزه گرم | ۱۱۰,۰۰۰ تا ۱۳۰,۰۰۰ |
| سه راهی درب دار PG 21 | گالوانیزه گرم | ۱۴۵,۰۰۰ تا ۱۷۰,۰۰۰ |
| سه راهی درب دار PG 29 | چدن داکتیل صنعتی | ۲۱۰,۰۰۰ تا ۲۴۰,۰۰۰ |
ویژه : قیمت انواع نردبان کابل گالوانیزه سرد
دلایل فنی استفاده از زانو و سه راهی درب دار لوله در تاسیسات
مهندسان ناظر همواره بر حفظ سلامت فیزیکی هادی ها تاکید دارند. زانو و سه راهی درب دار لوله به عنوان یک نقطه اطمینان در نقشه های برق تعریف می شود. این قطعات ضربه های مکانیکی احتمالی را دفع می کنند و اجازه نمی دهند کشش های ناگهانی به کابل منتقل شود. همچنین این سیستم سرعت توسعه مدارها را در آینده دوچندان می کند، زیرا اضافه کردن یک رشته سیم جدید نیاز به باز کردن کل مسیر ندارد.
“Conduit outlet bodies act as pull outlets for conductors being installed and provide openings for making splices and taps, make 90-degree bends in conduit runs, and provide access to conductors for maintenance and future system changes.”
ترجمه:
«بدنه‌های خروجی کاندوئیت (اتصالات درب‌دار) به عنوان گذرگاه کشش کابل در زمان نصب عمل می‌کنند، بستری برای ایجاد اتصالات و انشعابات مهیا می‌سازند، زاویه‌های ۹۰ درجه در مسیر لوله‌کشی ایجاد کرده و امکان دسترسی سریع به هادی‌ها را جهت تعمیرات، نگهداری و توسعه‌های آتی سیستم فراهم می‌آورند.»
منبع: Condulet Outlet Bodies
حذف نیاز به لوله‌خم‌کن در کنج‌ها و فضاهای محدود
خم کاری لوله های فولادی با دستگاه خم کن زمان بر است و در کنج های تنگ و زاویه های تند، لوله دچار دفرمگی یا شکستگی می شود. این اتصالات رزو ای بدون نیاز به هیچ ابزار شکل دهی، زاویه نود درجه دقیق و استانداردی در گوشه دیوارها ایجاد می کنند. نتیجه کار نه تنها بسیار تمیزتر و یکدست تر به نظر می رسد، بلکه مقاومت لوله در محل پیچش به هیچ وجه ضعیف نمی شود.
سرعت‌بخشی به عیب‌یابی خطوط و بازرسی سیم‌ها
وقتی در یک کارخانه یا مجتمع مسکونی اتصال کوتاه رخ می دهد، پیدا کردن نقطه سوختگی درون لوله های بسته بسیار زمان گیر است. اتصالات دارای دریچه، کل مسیر لوله کشی را به قطعات مجزا و قابل رصد تقسیم می کنند. تکنسین تنها با باز کردن چند پیچ، وضعیت هادی ها را بررسی می کند و نقطه قطعی را بدون تخریب دیوار یا برش لوله پیدا می نماید. این سرعت عمل هزینه های توقف کار را به حداقل می رساند.
سهولت در انشعاب‌گیری و تقسیم خط بدون آسیب به کابل
گرفتن شاخه جدید از یک خط اصلی کاندوئیت بدون این اتصالات کار دشواری است. سه راهی های دریچه دار فضایی استاندارد در اختیار تکنسین قرار می دهند تا بدون آسیب دیدن روکش، انشعاب های جدید را با ترمینال مناسب سربندی کند. این طراحی مانع از گره خوردن سیم ها درون لوله می شود و جریان هوا را برای خنک ماندن محل پیوند خطوط به خوبی حفظ می کند.
انواع زانو و سه راهی لوله برق بر پایه جنس و متریال
انتخاب جنس و متریال در زانو و سه راهی لوله برق، ارتباط مستقیمی با دوام کابل‌ها در برابر رطوبت، مواد خورنده و فشارهای فیزیکی محیط پروژه دارد. هر آلیاژ با ویژگی‌های فنی خاص خود، برای محیط‌های صنعتی، روباز یا کاربری‌های رایج ساختمانی به کار می‌رود تا ایمنی خطوط کاملاً حفظ شود.
| جنس و متریال | مزیت‌های کلیدی | محیط مصرف بهینه | مقاومت به خوردگی |
|---|---|---|---|
| آلومینیوم دایکاست | وزن سبک، نصب سریع، قیمت اقتصادی | پارکینگ‌ها و فضاهای داخلی مسکونی | متوسط |
| گالوانیزه گرم | پوشش زینک ضخیم، ضد زنگ، مقاوم به ضربه | کارخانجات، محیط‌های روباز و شرجی | بسیار بالا |
| گالوانیزه سرد | ظاهر براق، هزینه مقرون‌به‌صرفه | داکت‌ها و لوله‌کشی توکار سقف | استاندارد |
| چدن داکتیل | بدنه بسیار سخت، ضد لرزش و نشکن | صنایع سنگین و معادن پرارتعاش | خوب |
| پی وی سی سخت | نارسانا، کاملاً ضد مواد اسیدی | تصفیه‌خانه‌ها و محیط‌های شیمیایی | عالی |
زاویه‌بندی و انواع فرم انشعاب در خطوط کابل‌کشی
چیدمان اصولی لوله‌های برق روی دیوار یا سقف، نیازمند کنترل دقیق زاویه‌ها برای گردش بدون مانع سیم‌ها است. اتصالات درب‌دار با فرم‌های هندسی گوناگون طراحی می‌شوند تا مسیر هادی‌ها در نقاط تقاطع و شکستگی‌ها دچار گره‌خوردگی نشود. استفاده از زاویه استاندارد مانع از زخمی‌شدن عایق کابل هنگام هدایت با فنر می‌شود. این قطعات خطوط تاسیساتی را مرتب نگه می‌دارند و نقشه لوله‌کشی را با سازه اصلی ساختمان هماهنگ می‌کنند.
زانویی نود درجه برای تغییر مسیرهای گونیایی و فرم‌های برگشتی
کنج دیوارها و ستون‌های بتنی همواره نیازمند تغییر زاویه قائم هستند. زانوی نود درجه درب‌دار بهترین گزینه برای دور زدن گوشه‌ها بدون اشغال فضای اضافه به شمار می‌رود. ساختار این اتصال گردش سریع هادی‌ها را در فضایی گونیایی ممکن می‌سازد. درپوش پیچی تعبیه‌شده روی بدنه کمک می‌کند مجری هنگام چرخش تند مسیر، سر سیم را با ابزار کنترل کند و از له‌شدگی لایه‌های عایق در لبه‌های داخلی قطعه پیشگیری نماید.
زانویی چهل و پنج درجه برای عبور دقیق از موانع تاسیساتی
در مسیر کاندوئیت‌ها گاهی لوله‌های آب، داکت‌های هواساز یا تیرهای فلزی قرار دارند که نیازمند دور زدن نرم هستند. زانوی چهل و پنج درجه امکان شیب‌دهی ملایم را بدون شکست ناگهانی لوله فراهم می‌کند. عبور کابل‌های قطور از این فرم هندسی بسیار راحت‌تر است و افت ولتاژ کمتری به دلیل کاهش اصطکاک ایجاد می‌شود. بازکردن دریچه این قطعه امکان بررسی لغزش روان سیم‌ها را در شیب‌های تند مهیا می‌سازد.

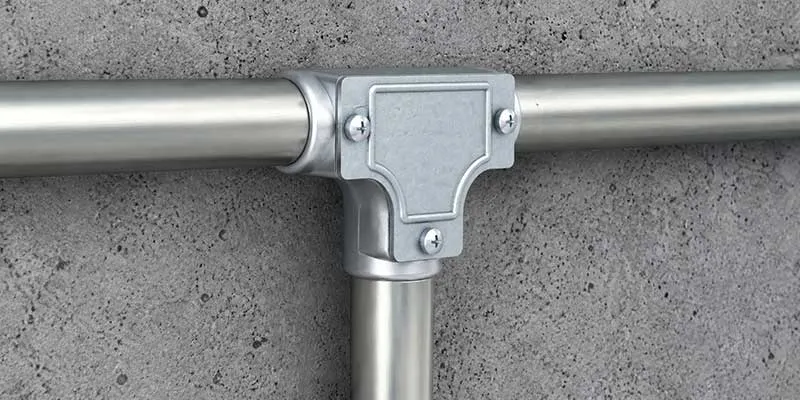

سه راهی متقارن برای تقسیم جریان و امتداد خطوط هم‌زمان
انشعاب‌گیری از خطوط اصلی تغذیه بدون افت استحکام مسیر، هدف اصلی استفاده از این قطعه است. سه راهی متقارن به شکل حرف تی انگلیسی طراحی شده و اجازه می‌دهد جریان اصلی سیم‌ها هم‌زمان به سمت جلو و طرفین هدایت شود. فضای باز محفظه درون قطعه، محیطی عالی برای فرم‌دهی و آرایش سر سیم‌ها ایجاد می‌کند تا کابل‌ها بدون کشش اضافی در امتداد یکدیگر قرار گیرند و ایمنی کل مسیر حفظ شود.
مزایا و نقاط ضعف زانو و سه راهی درب دار لوله
استفاده از زانو و سه راهی درب دار در سیستم کاندوئیت، سرعت دسترسی و دقت کابل‌کشی را به شکل چشمگیری افزایش می‌دهد. با این حال، استفاده از این قطعات نیازمند سنجش هم‌زمان نکات مثبت اجرایی و محدودیت‌های آب‌بندی در پروژه‌ها است.
| ویژگی و معیار | مزایا و نقاط قوت | نقاط ضعف و محدودیت‌ها |
|---|---|---|
| دسترسی و بازرسی | رفع گیر کابل و امکان توسعه بدون برش لوله | نیاز به فضای خالی اطراف برای باز شدن پیچ درپوش |
| سرعت و هزینه نصب | حذف ابزار لوله‌خم‌کن و کاهش زمان پروژه | هزینه خرید بالاتر نسبت به اتصالات ساده (بدون درپوش) |
| ایمنی فیزیکی کابل | سطح صیقلی داخلی و جلوگیری از پارگی روکش | محدودیت در تعداد و قطر کابل‌های عبوری داخل محفظه |
| مقاومت محیطی و عایق‌بندی | ساختار فلزی مستحکم در برابر ضربه مکانیکی | نفوذ رطوبت و گردوغبار در صورت خرابی واشر درپوش |
ویژه : تفاوت لوله فولادی برق گالوانیزه سرد و گرم
محیط‌های مصرف و کاربرد اتصالات درب‌دار لوله کاندوئیت
حفاظت فیزیکی از هادی‌های برق در محیط‌های گوناگون ساختمانی و صنعتی، نیازمند اتصالات متناسب با شرایط آب‌وهوایی همان فضا است. زانو و سه راهی درب دار کاندوئیت به دلیل ساختار فلزی و دریچه دسترسی سریع، راهکاری پایدار برای انتقال سیم‌ها در بستر‌های پرریسک به شمار می‌روند. این تجهیزات ایمنی خطوط را در فضاهای چالش‌برانگیز تضمین می‌کنند. جهت راهنمایی و مشاوره خرید با ما در ارتباط باشید.
لوله‌کشی برق سقف و دیوارهای محیط‌های مرطوب و اسیدی
تماس مداوم با بخار آب، مواد شیمیایی و شوینده‌ها در فضاهایی نظیر استخرها، تصفیه‌خانه‌ها و کارگاه‌های فرآوری، عایق کابل‌ها را تخریب می‌کند. استفاده از اتصالات درب‌دار مقاوم نظیر نمونه‌های گالوانیزه گرم یا آلومینیومی مجهز به گسکت آب‌بند، مانع از نفوذ مایعات خورنده به درون لوله‌ها می‌شود و هادی‌ها را در درازمدت کاملاً خشک و ایمن نگه می‌دارد.
استفاده در سوله‌های صنعتی، کارخانجات و داکت‌های تاسیساتی
فضاهای صنعتی همواره در معرض گردوغبار معلق، لرزش تجهیزات سنگین و فشارهای مکانیکی هستند. اتصالات درب‌دار با بدنه دایکاست یا چدنی، استحکام فوق‌العاده‌ای در خطوط انتقال نیرو ایجاد می‌کنند. دسترسی سریع به سیم‌ها در سقف‌های مرتفع سوله بدون دمونتاژ لوله‌ها، زمان توقف خطوط تولید را هنگام عیب‌یابی و اصلاح مدارهای صنعتی به حداقل می‌رساند.
مدیریت شبکه کابل در پارکینگ‌ها و مجتمع‌های مسکونی
تراکم بالای خطوط روشنایی، دوربین‌های مداربسته و سیستم‌های اعلام حریق در سقف پارکینگ‌ها، نیازمند نظم و انشعاب‌گیری پیوسته است. زانوها و سه راهی‌های درب‌دار کاندوئیت، ظاهری تمیز و مهندسی به لوله‌کشی روکار می‌بخشند. باز بودن دست تکنسین برای اضافه کردن کابل در سال‌های بعد، مزیت بزرگی برای مدیریت زیرساخت ساختمان‌های اداری و تجاری است.
