سینی کابل چیست ؟
آنچه در این مقاله میخوانید:
- 1 سینی کابل چیست ؟
- 2 لیست فروش انواع سینی کابل برق گالوانیزه سرد و گرم
- 3 کاربرد سینی کابل چیست ؟
- 4 مزایا و معایب سینی کابل
- 5 موارد مهم در انتخاب سینی کابل گالوانیزه
- 6 مشخصات فنی سینی کابل با کیفیت
- 7 هرآنچه باید درباره سینی کابل بدانید ؟
- 8 اتصالات و تجهیزات سینی کابل
- 9 محاسبه و رنج قیمت سینی کابل
- 10 تولید کننده سینی کابل نوسان
سینی کابل برق گالوانیزه یا cable tray در صنعت برق برای هدایت و مدیریت و پشتیبانی از کابل های الکتریکی عایق شده برای توزیع برق , کنترل و ارتباطات استفاده می شود . اکثر پروژه های تجاری و صنعتی از سینی کابل به عنوان جایگزین لوله فولادی برق گالوانیزه استفاده می کنند .
زیرا سینی های کابل با استحکام بالا از کابل ها در برابر عوامل خارجی محافظت می کنند و باعث فرم دهی و یکسان سازی کابل کشی می شوند و همچنین باعث می شوند که , سیم و کابل ها به صورت ایمن و منظم کشیده شوند و در نتیجه به گسترش , پایداری و بازسازی خطوط انتقال کابل کمک می کنند . امروزه استفاده از آن ها امری بسیار مهم و ضروری می باشد .
- جایگزین مناسب برای سیم کشی
سینی کابل برق صنعتی به عنوان جایگزینی برای سیم کشی باز استفاده می شود و یک راه حل مقرون به صرفه می باشد. سینی های کابل گالوانیزه, به دلیل طراحی کاربر پسند با فراهم کردن یک سطح یکنواخت و مقاوم, سیم کشی به صورت ایمن تر و مرتب تر را تسهیل می کنند.سینیهای کابل گالوانیزه، به دلیل طراحی کاربر پسند با فراهم کردن یک سطح یکنواخت و مقاوم، سیمکشی بهصورت ایمنتر و مرتبتر را تسهیل میکنند.
- استاندارد جهانی
طبق استانداردهای جهانی , سیستم cable tray یک واحد یا مجموعه ای از شاخه ها و اتصالات مربوطه هستند , که یک سیستم ساختاری سفت و سخت و محکم را برای نگهداری و پشتیبانی از کابل های برق , دیتا و شبکه را در سیستم های مدیریت کابل تشکیل می دهند و در واقع جزء مهمی از سازه یا اسکلت سیستم برق هر پروژه ای محسوب می شود .

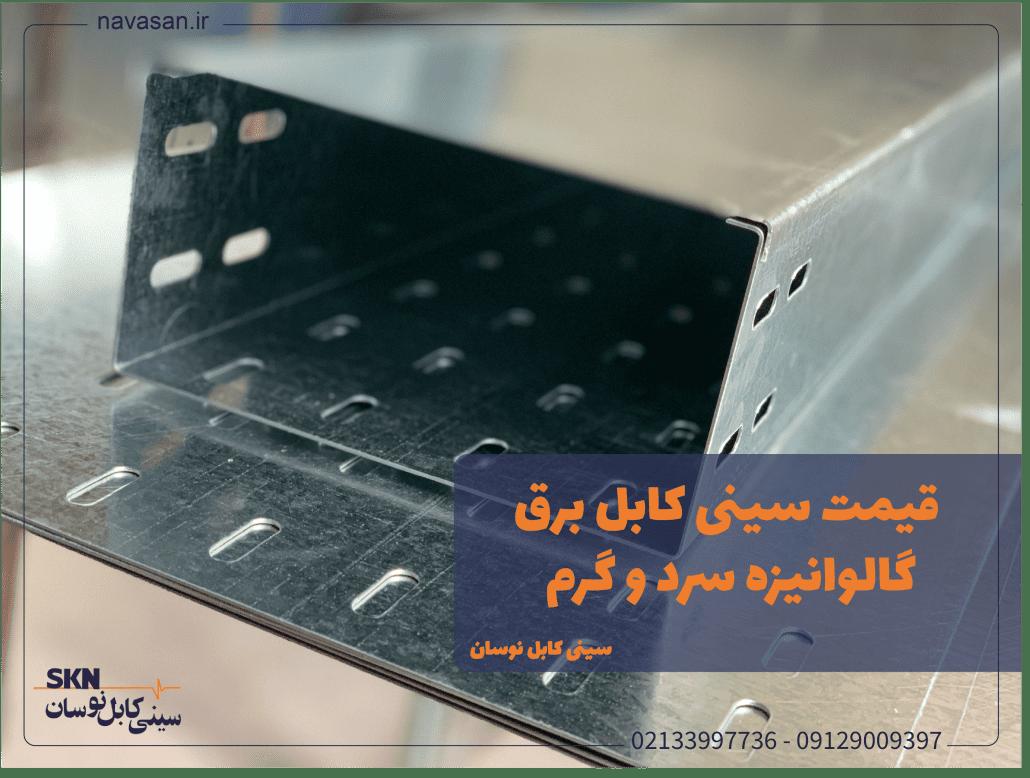

لیست فروش انواع سینی کابل برق گالوانیزه سرد و گرم
سینی کابل نوسان برندی معتبر در بین تولید کنندگان سینی کابل در ایران
تاریخ آخرین به روزرسانی : 1404/02/21
نکات قابل توجه:
- قیمت ها به ریال و بر اساس یک متر شاخه دو متری و دیواره چهار سانت به صورت چهار خم می باشد .
- قیمت زانو ، سه راه و چهار راه از سینی کابل کسر می گردد .
- قیمت رابط سینی کابل ، ده درصد یک شاخه محاسبه می گردد .
سایز | ضخامت 0/4mm گالوانیزه | ضخامت 0/5mm گالوانیزه | ضخامت 0/7mm گالوانیزه | ضخامت 0/9mm گالوانیزه | ضخامت 1mm گالوانیزه | ضخامت 1/20mm گالوانیزه | ضخامت 1/25mm گالوانیزه | ضخامت 1/5mm گالوانیزه | ضخامت 2mm گالوانیزه | 1/25 گرم Hot dip Galvanized | 1/5 گرم Hot dip Galvanized | 2 گرم Hot dip Galvanized |
عرض 5 سانت | 330/000 | 397/500 | 525/000 | 675/000 | 780/000 | 900/000 | 960/000 | 1/125/000 | 1/500/000 | تماس | تماس | تماس |
عرض 10 سانت | 440/000 | 530/000 | 700/000 | 900/000 | 1/040/000 | 1/200/000 | 1/280/000 | 1/500/000 | 2/000/000 | تماس | تماس | تماس |
عرض 15 سانت | 550/000 | 662/500 | 875/000 | 1/125/000 | 1/300/000 | 1/500/000 | 1/600/000 | 1/875/000 | 2/500/000 | تماس | تماس | تماس |
عرض 20 سانت | 660/000 | 795/000 | 1/050/000 | 1/350/000 | 1/560/000 | 1/800/000 | 1/920/000 | 2/250/000 | 3/000/000 | تماس | تماس | تماس |
عرض 25 سانت | 770/000 | 927/500 | 1/225/000 | 1/575/000 | 1/820/000 | 2/100/000 | 2/240/000 | 2/625/000 | 3/500/000 | تماس | تماس | تماس |
عرض 30 سانت | 880/000 | 1/060/000 | 1/400/000 | 1/800/000 | 2/080/000 | 2/400/000 | 2/560/000 | 3/000/000 | 4/000/000 | تماس | تماس | تماس |
عرض 40 سانت | 1/100/000 | 1/325/000 | 1/750/000 | 2/250/000 | 2/600/000 | 3/000/000 | 3/200/000 | 3/750/000 | 5/000/000 | تماس | تماس | تماس |
عرض 50 سانت | 1/320/000 | 1/590/000 | 2/100/000 | 2/700/000 | 3/120/000 | 3/600/000 | 3/840/000 | 4/500/000 | 6/000/000 | تماس | تماس | تماس |
عرض 60 سانت | 1/540/000 | 1/855/000 | 2/450/000 | 3/150/000 | 3/640/000 | 4/200/000 | 4/480/000 | 5/250/000 | 7/000/000 | تماس | تماس | تماس |
عرض 70 سانت | 1/760/000 | 2/120/000 | 2/800/000 | 3/600/000 | 4/160/000 | 4/800/000 | 5/120/000 | 6/000/000 | 8/000/000 | تماس | تماس | تماس |
عرض 80 سانت | 1/980/000 | 2/385/000 | 3/150/000 | 4/050/000 | 4/680/000 | 5/400/000 | 5/760/000 | 6/750/000 | 9/000/000 | تماس | تماس | تماس |
عرض 90 سانت | 2/200/000 | 2/650/000 | 3/500/000 | 4/500/000 | 5/200/000 | 6/000/000 | 6/400/000 | 7/500/000 | 10/000/000 | تماس | تماس | تماس |
عرض 100 سانت | 2/420/000 | 2/915/000 | 3/850/000 | 4/950/000 | 5/720/000 | 6/600/000 | 7/040/000 | 8/250/000 | 11/000/000 | تماس | تماس | تماس |
عرض 110 سانت | 2/640/000 | 3/180/000 | 4/200/000 | 5/400/000 | 6/240/000 | 7/200/000 | 7/680/000 | 9/000/000 | 12/000/000 | تماس | تماس | تماس |

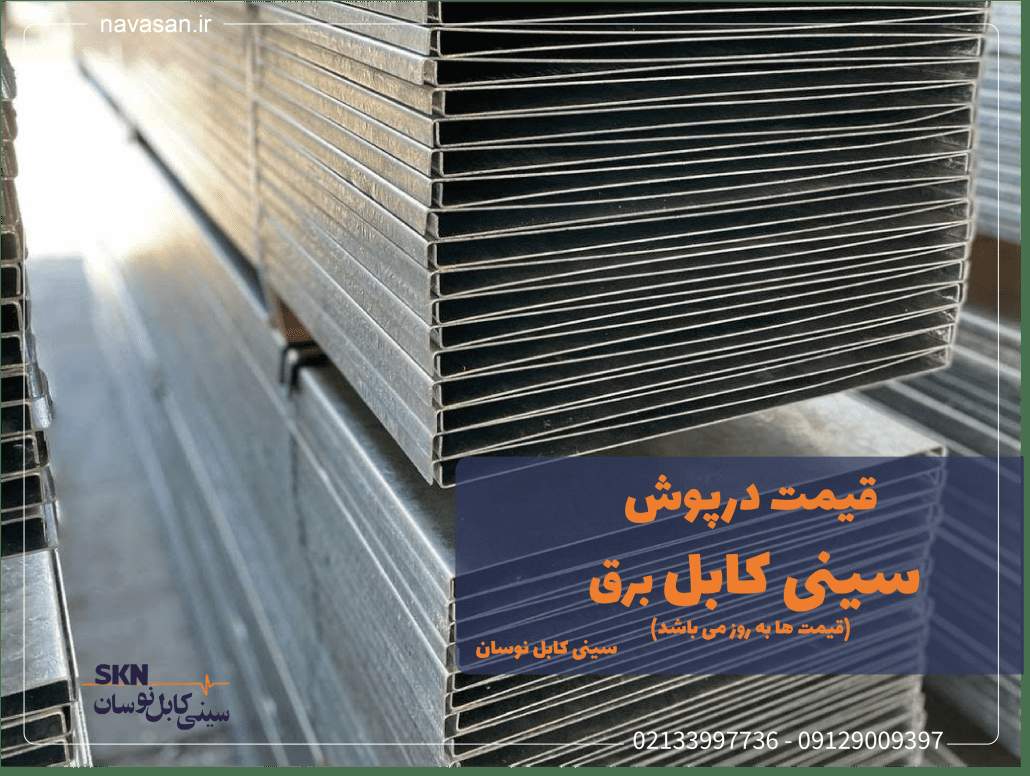

لیست بها درپوش سینی کابل برق گالوانیزه سرد و گرم
تاریخ آخرین به روزرسانی : 1404/02/21
توجه:
- قیمت ها به ريال و بر اساس یک متر شاخه دو متری می باشد .
- قیمت درپوش زانو ، سه راه و چهار راه از درب سینی کابل کسر می گردد .
جهت مشاهده لیست قیمت درب سینی کابل کلیک کنید.
کاربرد سینی کابل چیست ؟
از سینیهای کابل بهمنظور حفاظت از کابلها و انجام کابلکشی به طولهای مختلف در پروژه های صنعتی و غیرصنعتی از قبیل پالایشگاه نفت , انرژی اتمی , پنل های خورشیدی , تونل ها , سد سازی , پارکینگ ها , پاساژها , کارخانه ها و کارگاه ها , بیمارستان ها و آسانسورها برای حمل و هدایت انبوهی از سیم و کابل های برق استفاده میشود. زیرا کابل های جدید پیش بینی نشده در توسعه های احتمالی آینده را می توان داخل سینی کابل اضافه کرد.
مزایا و معایب سینی کابل
- مزایا :
- مقاومت و دسترسی : این محصول در برابر ضربه بسیار مقاوم است و سیم و کابلها را هم از فشار و ضربه در امان نگه میدارد.
- در برابر خوردگی و رطوبت مقاومت خوبی دارد.
- نظم و انضباط : باعث مرتب شدن سیمکشی ساختمان میشود
با این اوصاف، وجود سینی کابل گالوانیزه بهعنوان یک ضرورت در سیمکشی ساختمان شناخته میشود و باید آن را جدی بگیرید.
- معایب :
1 – نیاز به فضای زیاد برای نصب
2 – قیمت بالای برخی از عرض ها و ضخامت ها
3 – نیاز به پشتیبانی بیشتر , به دلیل وزن بار زیاد
همچنین شما عزیزان می توانید برای اطلاع از قیمت نردبان کابل , قیمت لوله فولادی برق به لینک های مشخص شده مراجعه فرمایید و برای دانلود کاتالوگ سینی کابل به منوی بالای صفحه در قسمت مشخص شده کلیک کنید .

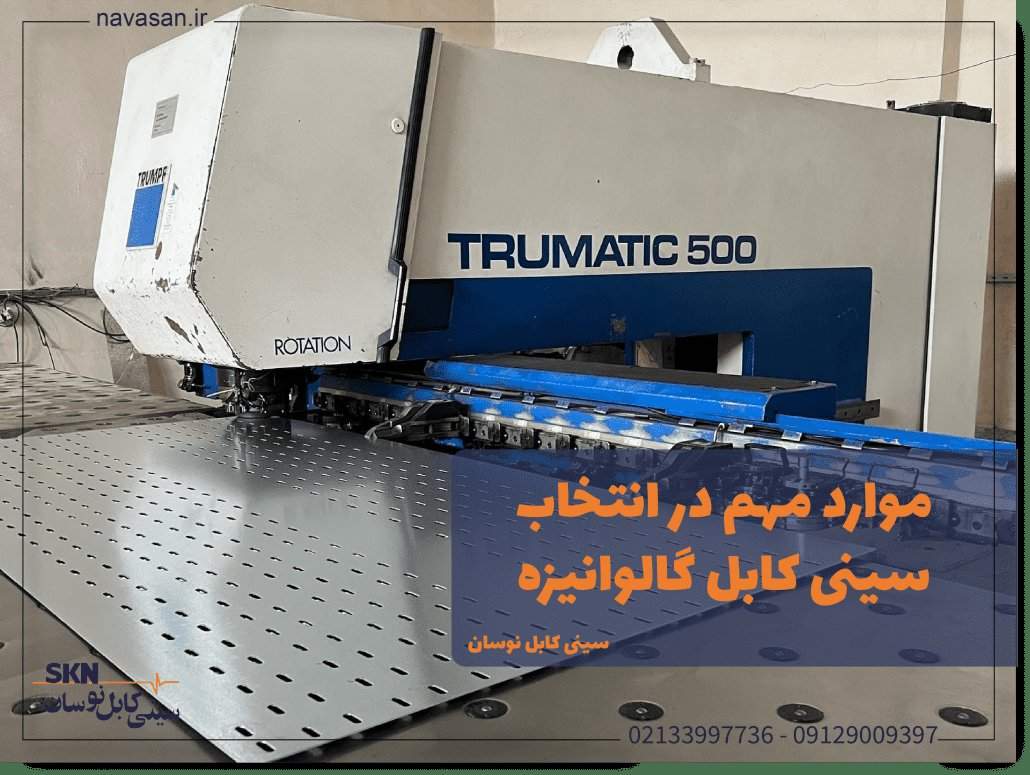

موارد مهم در انتخاب سینی کابل گالوانیزه
- انتخاب عرض با توجه به تعداد کابل ها در مسیر سینی کشی
- گالوانیزه سرد یا گالوانیزه آبکاری گرم باتوجه به محل نصب
- ضخامت ورق با توجه به وزن کابل ها
- ارتفاع دیواره با توجه به قطر کابل ها
- طول شاخه با توجه به محل اجرا
- نقشه پانچ با توجه به میزان گرمایی که کابل ها ایجاد می کنند.
- اعتبار برند و معروفیت تولید کننده سینی کابل
- کیفیت بالای محصول تولید شده در مواردی از قبیل : پانچ , برشکاری و خمکاری

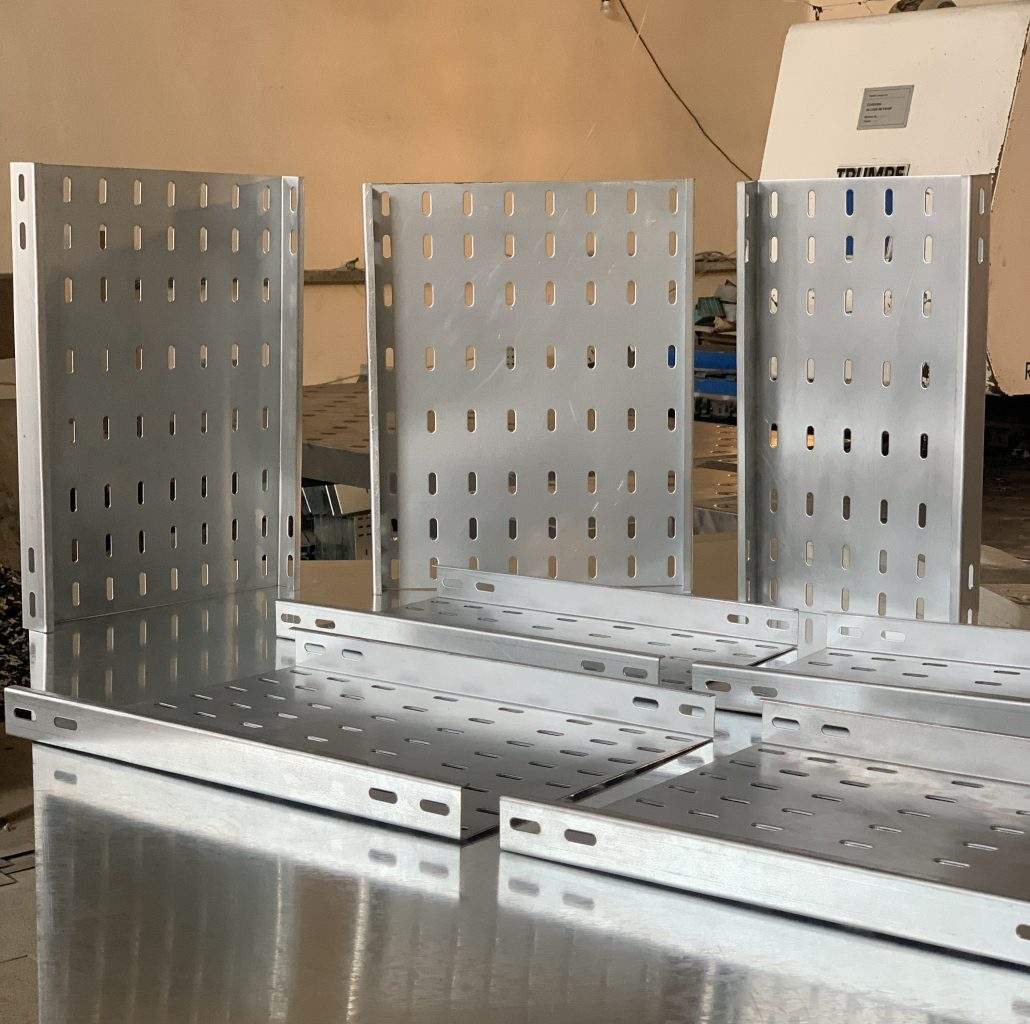

انواع محصولات سینی کابل نوسان
انواع مختلفی از قبیل گالوانیزه سرد , گالوانیزه گرم , استیل , پی وی سی و … در بازار صنعت برق کشور استفاده می شود. آن ها در ضخامت و عرض های مختلفی تولید می شوند و در خطوط تولید طول آن ها به صورت استاندارد 2 متری ساخته می شوند ولی در صورت درخواست خریداران با طول 3 متر نیز قابل تولید و عرضه می باشد.
انواع cable tray گالوانیزه که در صنعت مدیریت کابل استفاده می شود به شرح ذیل می باشد:
-

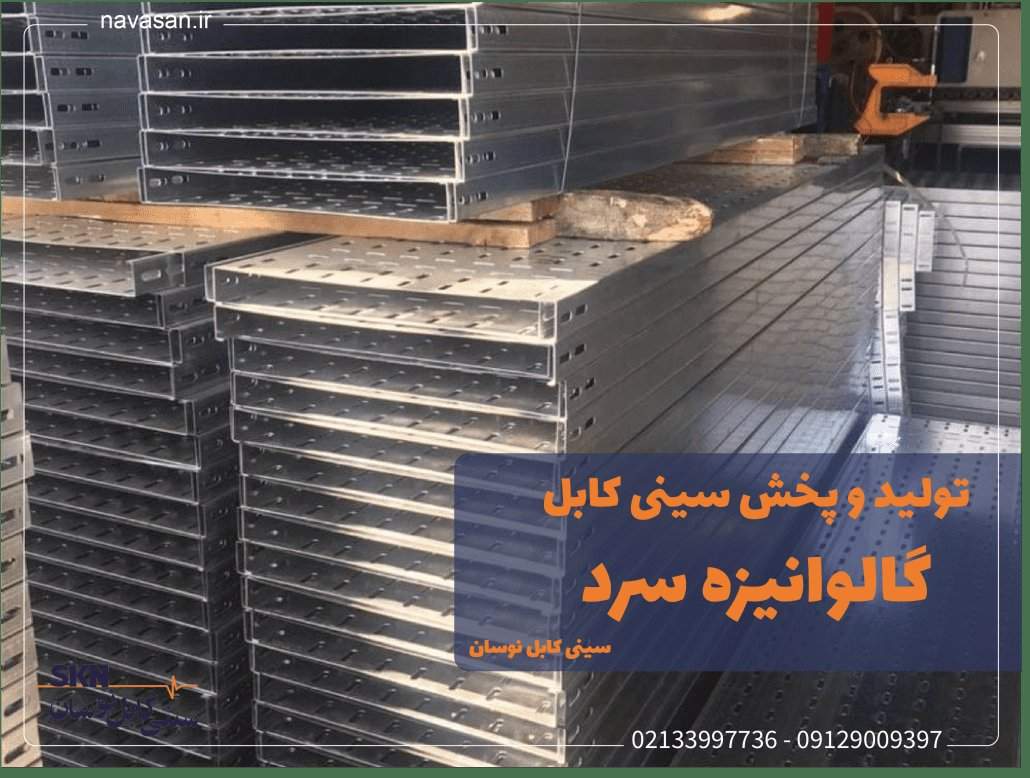

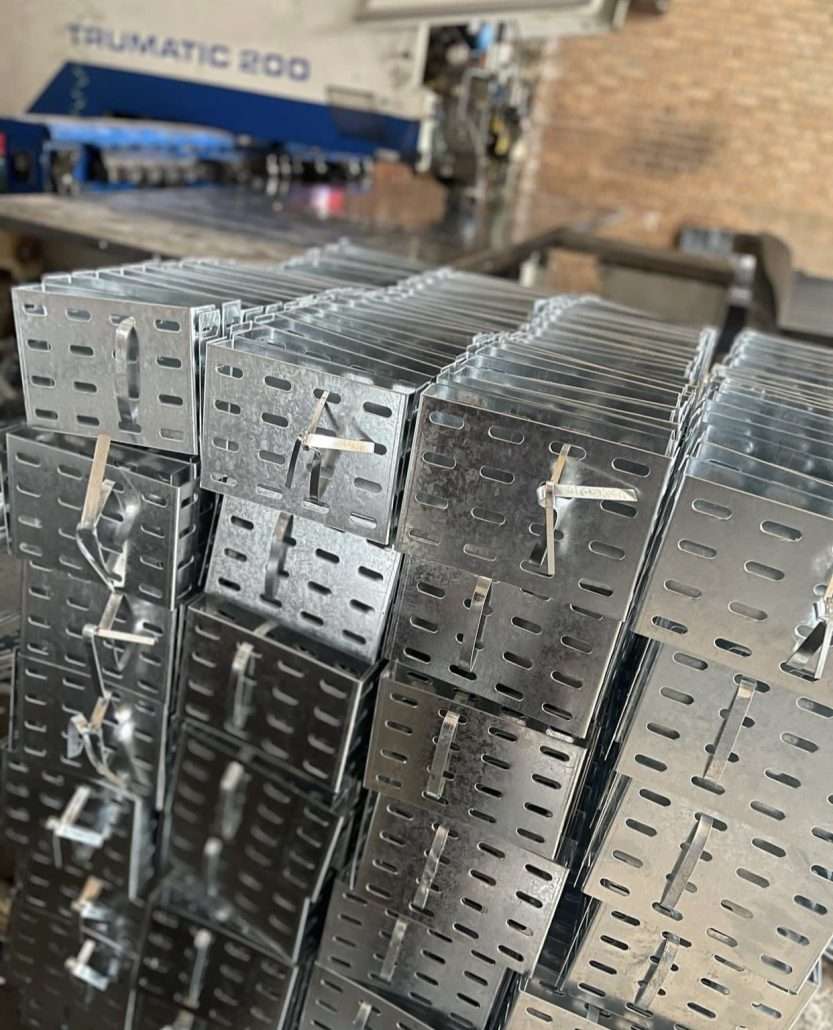

سینی کابل گالوانیزه سرد Cold galvanized cable tray
سینی کابل گالوانیزه سرد به طور گسترده در صنعت برق به کار گرفته می شوند . این محصول از ورق فولادی گالوانیزه فابریک تولید می شود و معمولا در محیط هایی که از رطوبت کمتری برخوردار است مانند محیط های داخلی سالن ها و سوله ها و شهرهایی با آب و هوای خشک که احتمال فرسایش و خوردگی کمتر است استفاده می شوند . شیوه ی تولید این محصول به این صورت است که بعد از انجام فرآیند سوراخ کاری ( پانچ ) و برشکاری روی ورق گالوانیزه آن را خمکاری کرده و سپس برای تحویل و نصب آماده می باشد . این سینی در محیطهای مختلفی ازجمله کارخانجات صنایع مختلف، صنایع نفت و گاز و پتروشیمی، و نیروگاهی و دارویی و شیمیایی کاربرد دارد.
-

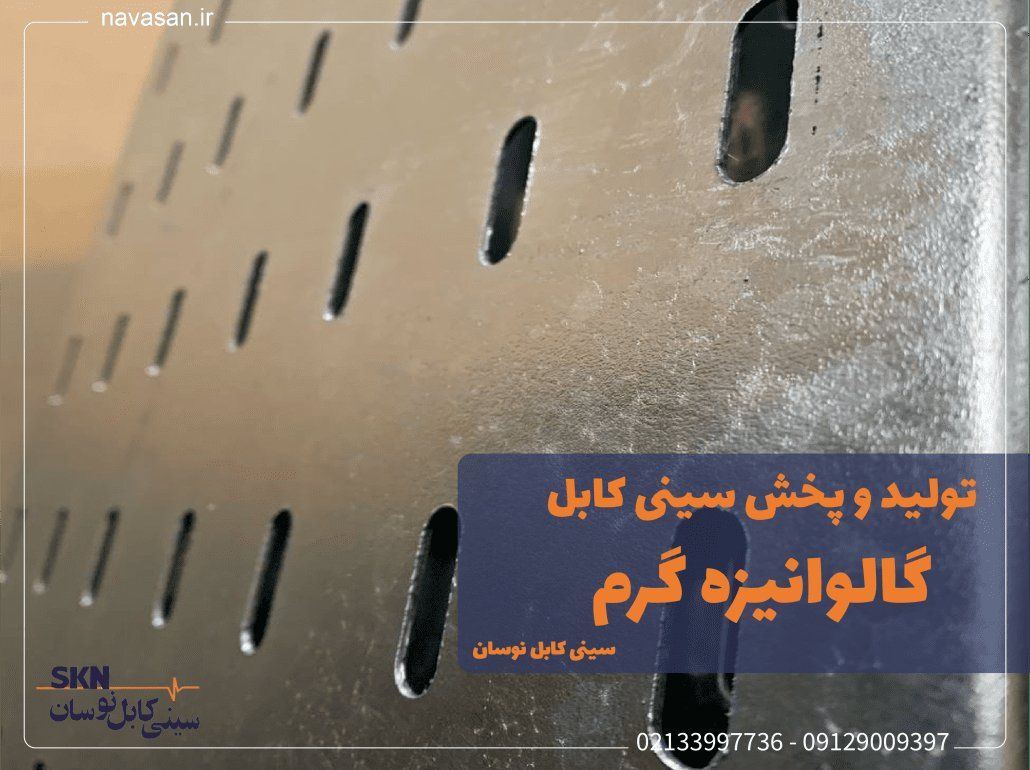

سینی کابل گالوانیزه گرم Hot dip galvanized cable tray
معمولا در اکثر محیطهای بیرونی و صنعتی با شرایط سخت، استفاده از سینی کابل فولادی توصیه میشود. به طور کلی سینی کابل گالوانیزه آبکاری گرم HDG ، نوع دیگری از سینیهای گالوانیزه است که معمولاً در مناطق شرجی با رطوبت بالا و موتور خانه ها که خوردگی بسیار بالاست مورد استفاده قرار میگیرد. برای تولید این محصول، به ورقی با حداقل ضخامت 1/25 میلیمتر نیاز است. در این ضخامت از ورق روغنی استفاده میشود. درحالیکه برای ضخامتهای ۲ میلیمتر، از ورق سیاه استفاده میکنند. سینی کابل گرم ضمن دارا بودن ظاهر مناسب و زیبا، باید از مقاومت بالایی نیز برخوردار باشد.

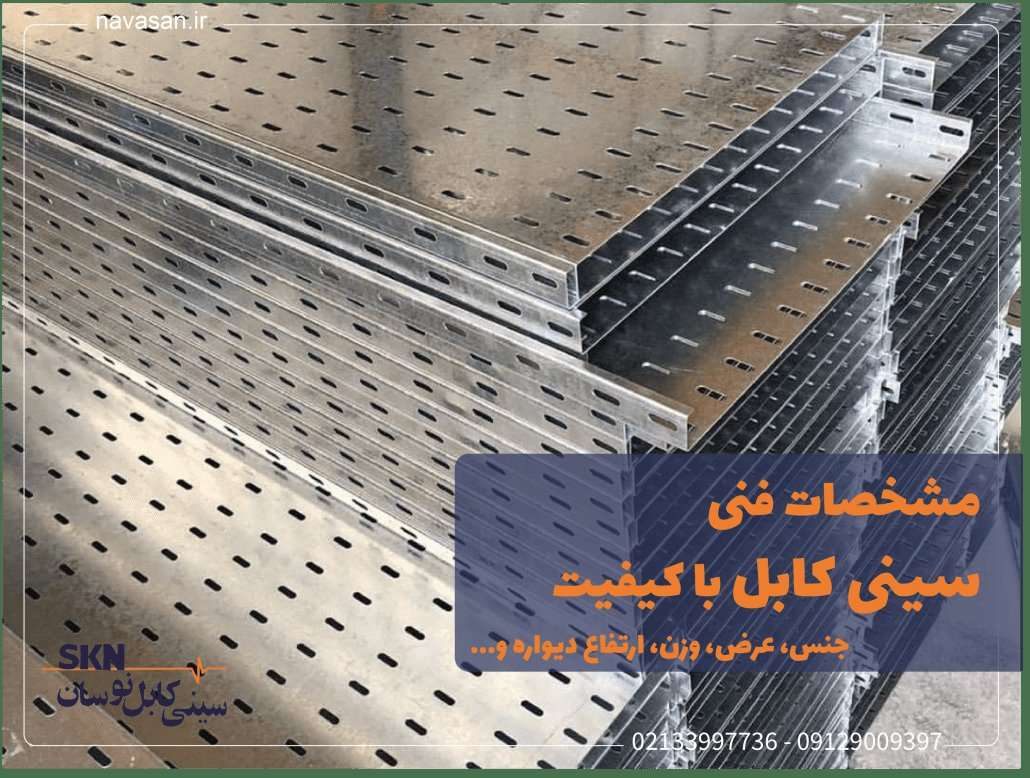

مشخصات فنی سینی کابل با کیفیت
بهترین سینی کابل با توجه به کیفیت پانچ بدون پلیسه و برشکاری دقیق بدون لبه تیز و خمکاری درست و اصولی به صورتی که کلیه شاخه های تولید شده بدون هیچ تفاوتی از نظر اندازه عرض و ارتفاع دیواره باشند بستگی دارد.
شرکت سینی کابل نوسان بزرگترین تولید کننده سینی و نردبان با توجه به سابقه درخشان و کسب تجربه و مهارت های زیاد به بهترین برند سینی کابل معروف شده است .

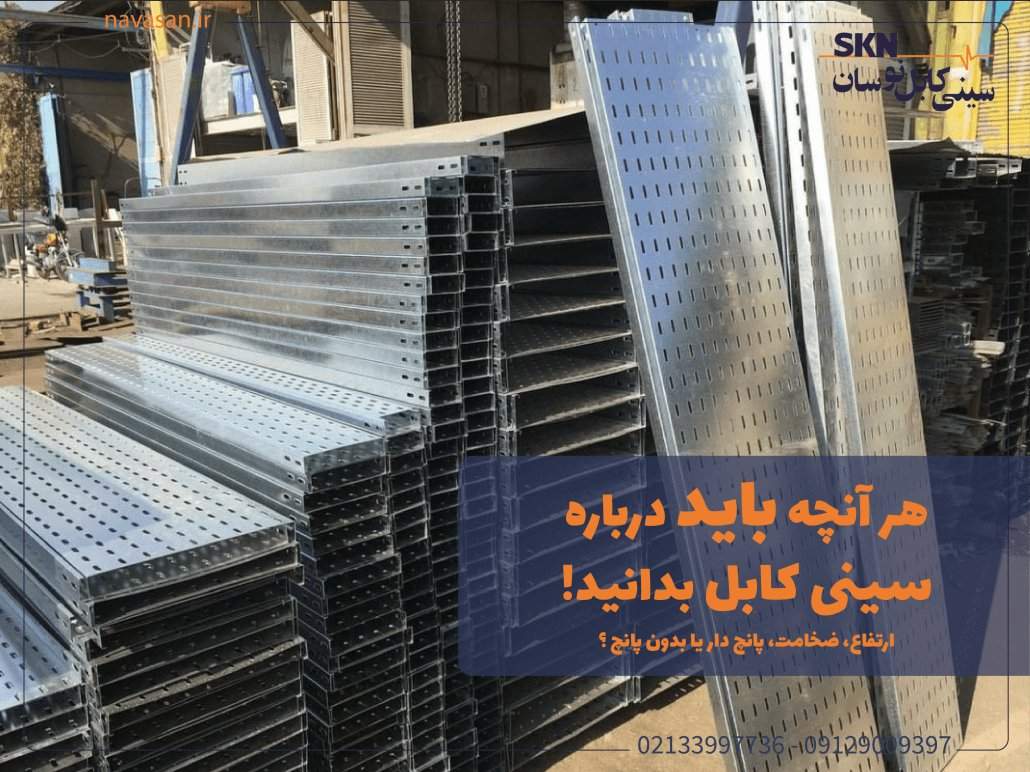

هرآنچه باید درباره سینی کابل بدانید ؟
الف) ارتفاع دیواره یا عمق
ارتفاع دیواره به صورت استاندارد 4 سانت می باشد ولی برای حفظ پشتیبانی کابل برق می توان با توجه به قطر کابل اندازه ارتفاع دیواره را تغییر داد.
در ضمن برای انتخاب عرض ابتدا باید کابل هایی که قرار است در آن قرار بگیرند مشخص شود و سپس سطح مقطع آن ها را اندازه گیری کرده و با هم جمع کنیم و عددی را هم اضافه برای افزایش کابل های احتمالی آینده در نظر بگیریم.

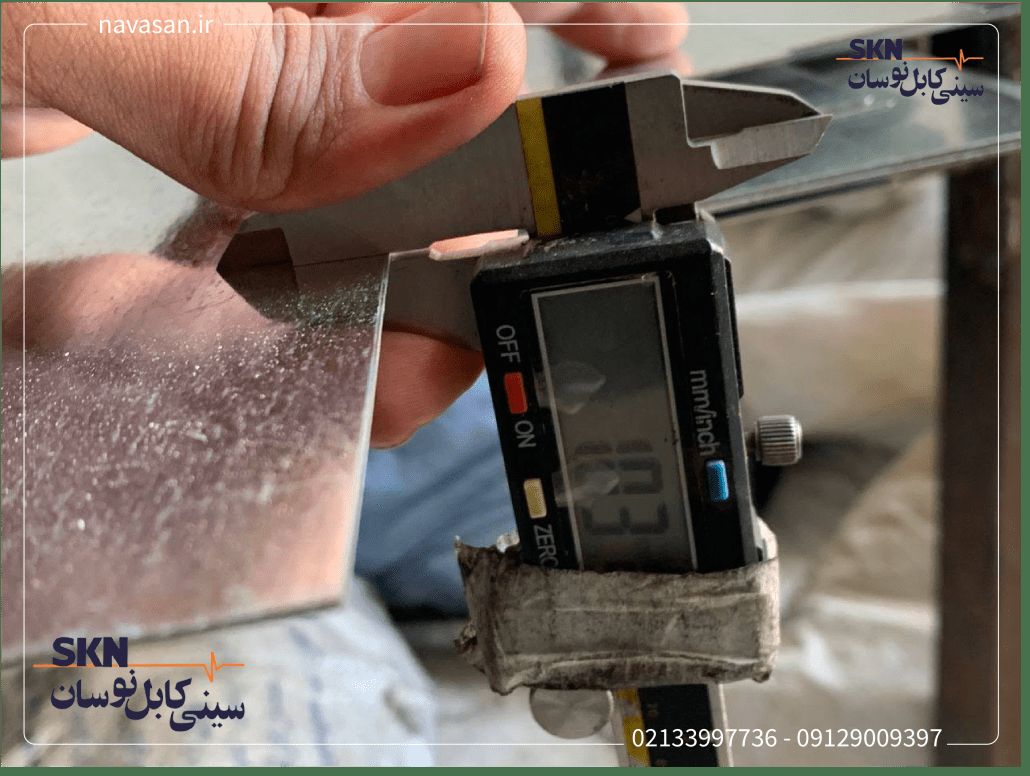

ب) ضخامت ورق گالوانیزه
سینی کابل معمولاً در اندازههای مختلفی از 100، 150، 200، 300، 400، 500، 600، 700و 800 میلیمتر تولید و عرضه میگردند. فروش سینی کابل در ابعاد و اندازههای ذکرشده و طبق جنسی که برای شما کاربرد بهتری دارد صورت میگیرد.
سینی های کابل در ضخامت های مختلف از 0.5 الی 2 میل تولید می شوند که ضخامت های نازک تر در شرایطی که تعداد زیادی کابل کوچک و با وزن بسیار کم مانند کابل های شبکه , تلفن و کامپیوتر در سینی کابل به عرض های کوچک باشند قابل استفاده می باشد و ضخامت های بالاتر برای حمل کابل برق های فشار قوی با عرض های بیشتر استفاده می شود .
ج) اصطلاح 4 خم و 6 خم

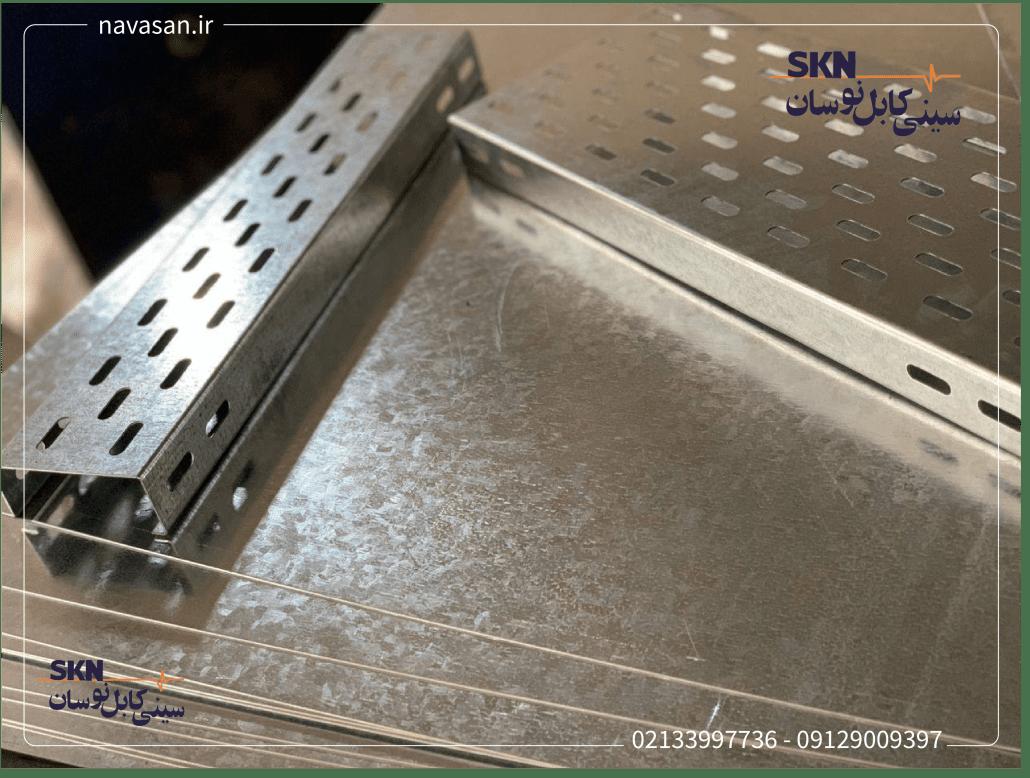

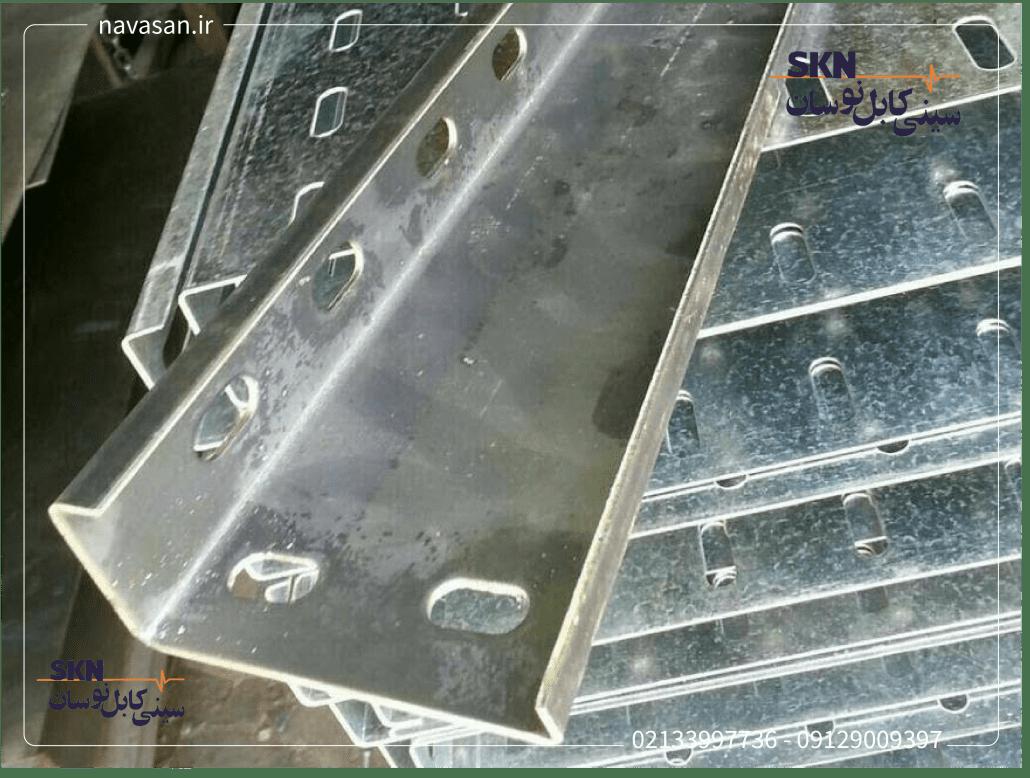

د) پانچ دار یا بدون پانچ؟

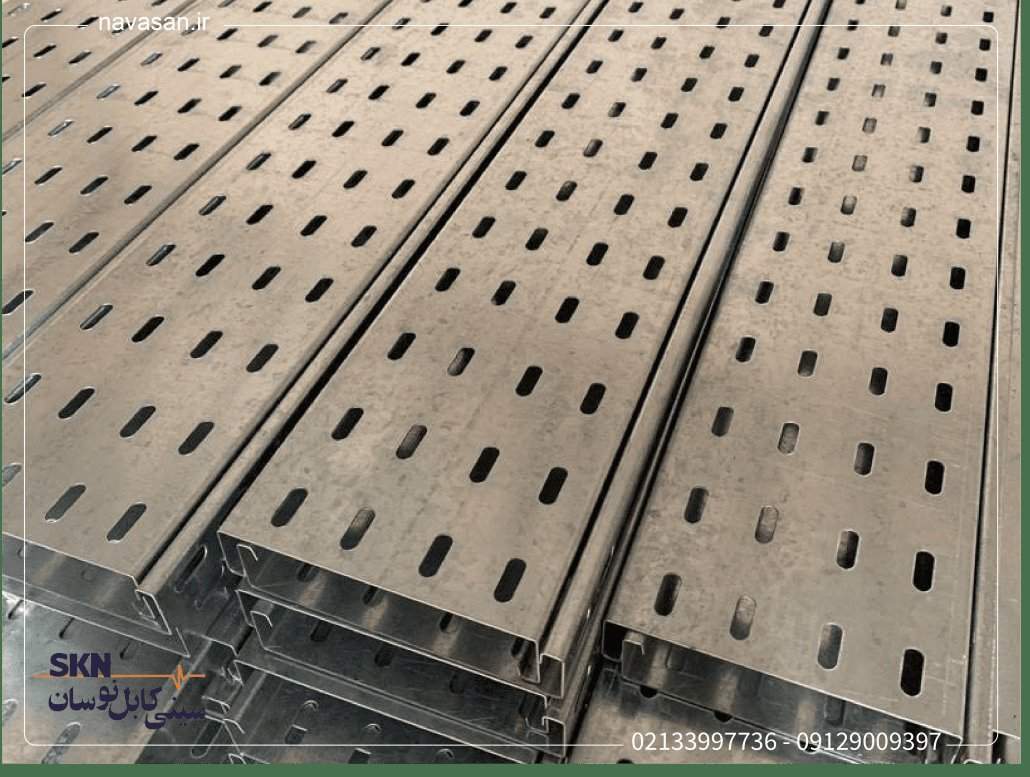

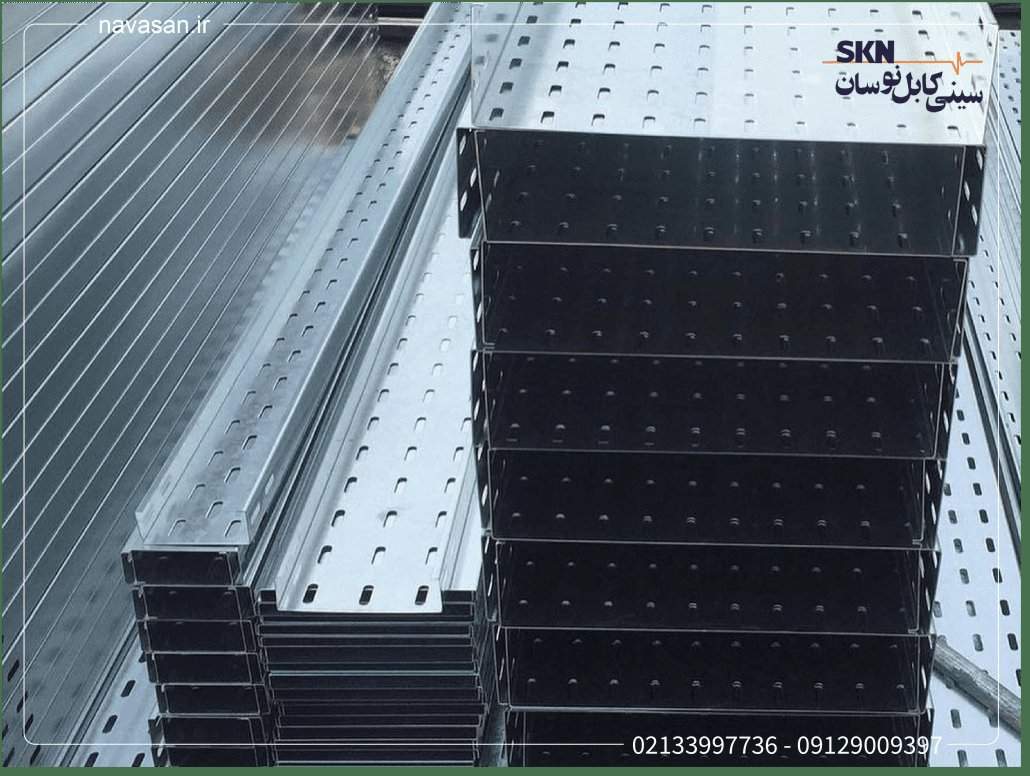

سینی گالوانیزه پانچ دار دارای سوراخ هایی در کف و دیواره می باشد که اجازه می دهد مقداری هوا در اطراف کابل ها در گردش باشد که باعث خنک شدن آنها می شود همچنین باعث می شود گرد و غبار از درون آن پایین بریزد.
در بعضی از پروژه ها باتوجه به نظر کارفرما بدون پانچ با ابعاد و اشکال درخواستی تولید می شود.

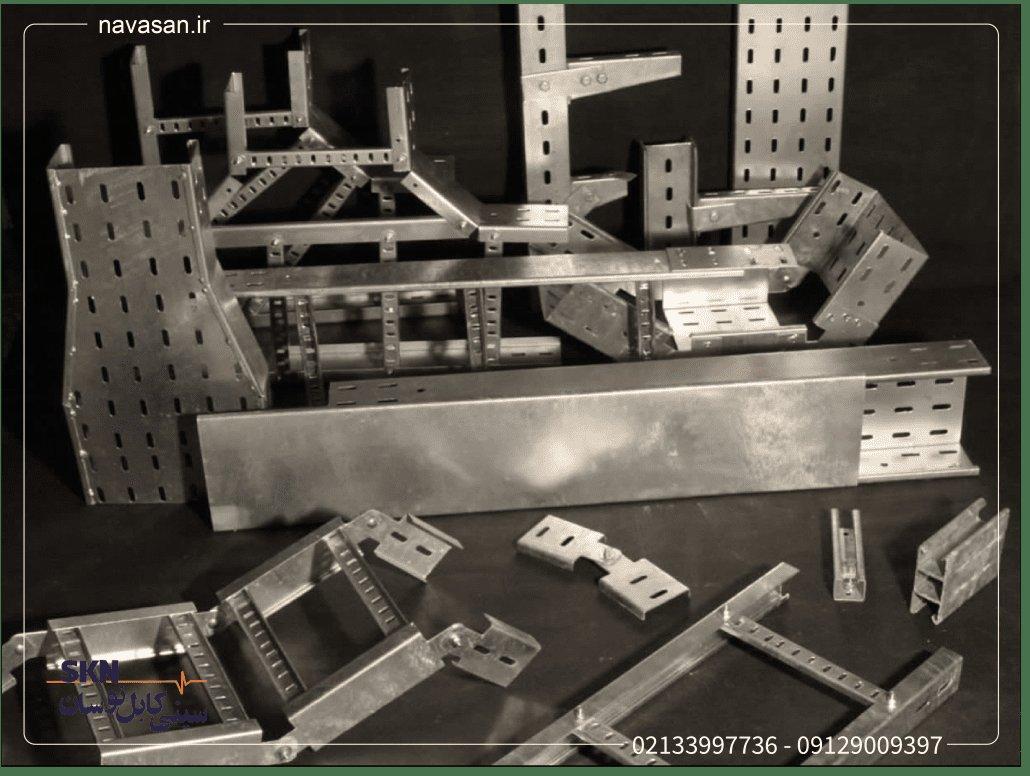

اتصالات و تجهیزات سینی کابل
لوازم جانبی سینی کابل قطعاتی هستند که برای اتصال، تغییر جهت و نصب مورد استفاده قرار میگیرند. از جمله مهمترین لوازم جانبی میتوان به رابط , زانو افقی 45 درجه , زانو افقی 90 درجه , زانو عمودی داخلی , زانو عمودی خارجی , سه راهی و چهارراهی اشاره کرد و همچنین برای تغییر سایز می توان از تبدیل برای اتصال به هم استفاده کرد.
هر یک از این لوازم جانبی ویژگیها و کاربردهای خاص خود را دارند که بسته به نیاز پروژه و شرایط اجرایی، از آنها استفاده میشود. انتخاب درست این لوازم جانبی میتواند در اجرای صحیح سینیکشی و راهاندازی سیستم برقرسانی نقش مؤثری داشته باشد. در کل لوازم جانبی اجزای جداییناپذیر یک سیستم سینیکشی کامل و استاندارد به شمار میروند.
کاربرد این تجهیزات برای نصب و اجرا
سینی کابل دارای انواع مختلف لوازم جانبی برای اتصال و ارتباط بین کابلها و اجزا هستند. برای نصب این سینیها، به ابزارها و تجهیزات جانبی نیاز داریم. در این بخش، ما به مرور و بررسی این ابزارها و لوازم جانبی میپردازیم.
- رابط :
برای هدایت و نظمدهی به کابلها و فرایند کابلکشی، از چند سینی استفاده میشود که باید به یکدیگر متصل شوند. اتصال این ابزار به یکدیگر توسط رابط سینی انجام میگردد. این رابط درواقع درز بین سینیها را پر میکند. رابط سینی کابل نقش بسیار مهمی در برقراری ارتباط بین دو سینی داشته و اتصال لازم بین آنها را برقرار میکند و این قطعه به جوینت نیز معروف می باشد .

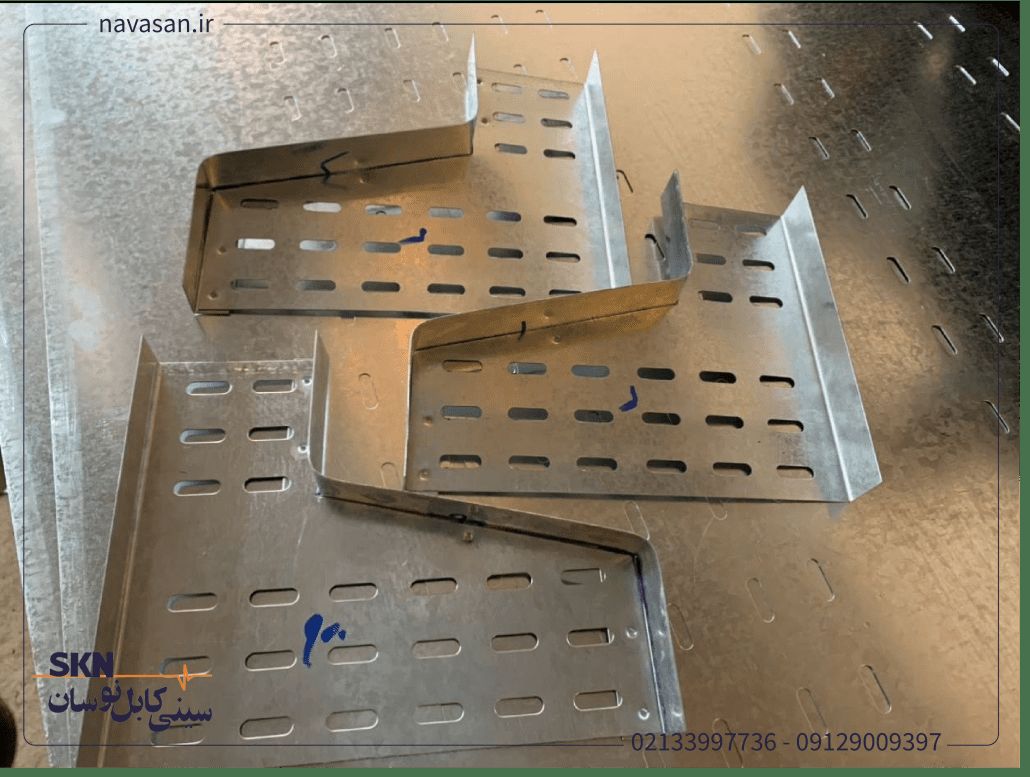

- زانو :

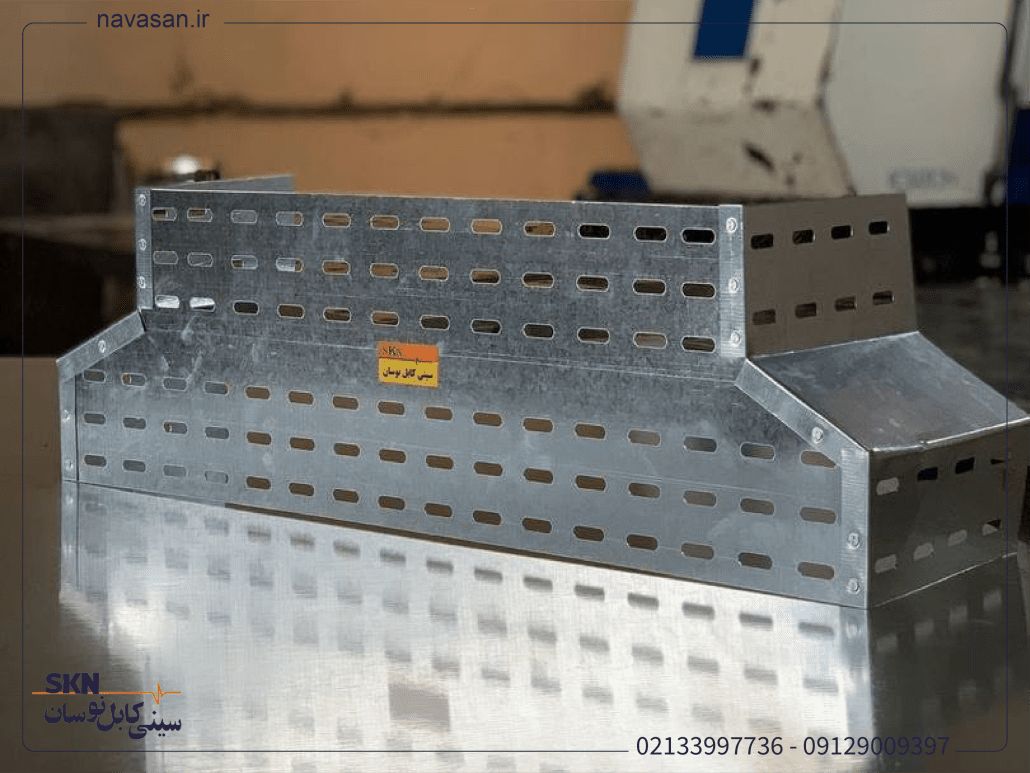

- سه راهی :
این قطعه برای مکان هایی که لازم است سیم کشی به دو مسیر مختلف هدایت شود مورد استفاده قرار میگیرد . سه راهی سینی کابل از لحاظ ساختار به صورت T شکل طراحی شده اند که در سه مسیر مجزا کابل های برق را هدایت می کنند و معمولا کابل ها از یک طرف وارد شده و به دو مسیر مجزا تقسیم می شوند .

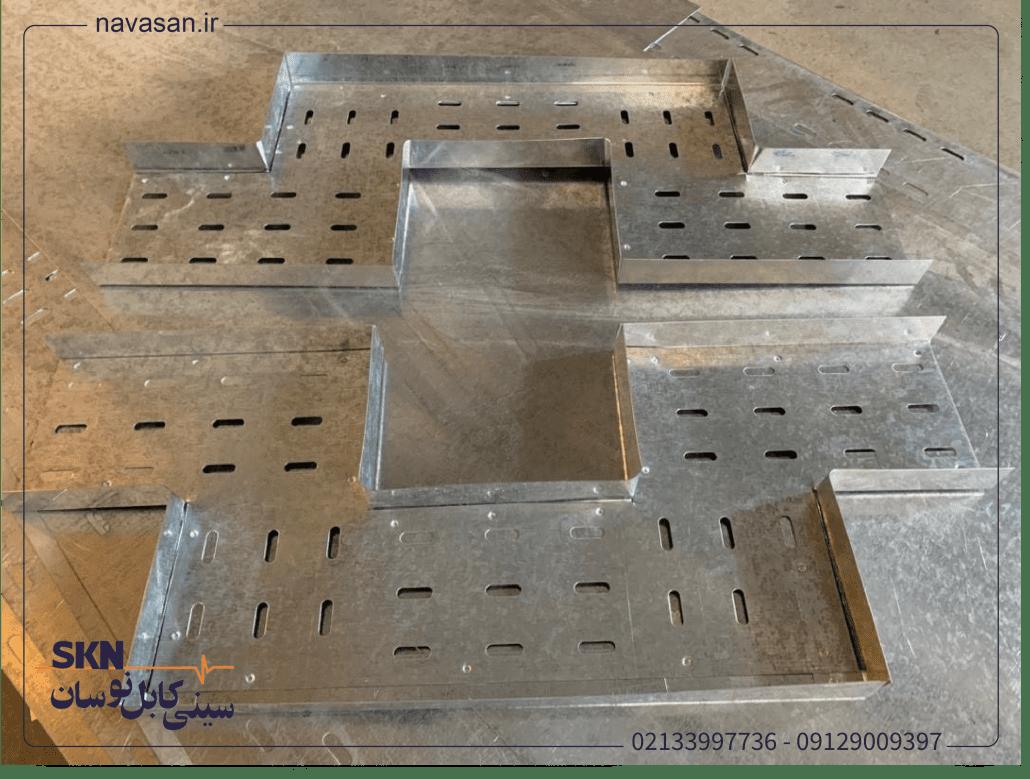

- چهار راهی :
همان طور که از اسم آن مشخص است این بخش از قطعات اتصال دهنده برای مکان هایی که لازم است از چند جهت برای عبور سیم و کابل برق استفاده شود چهار راهی سینی کابل میتواند به انشعابات کمک کند و مورد بهره برداری قرار می گیرند .

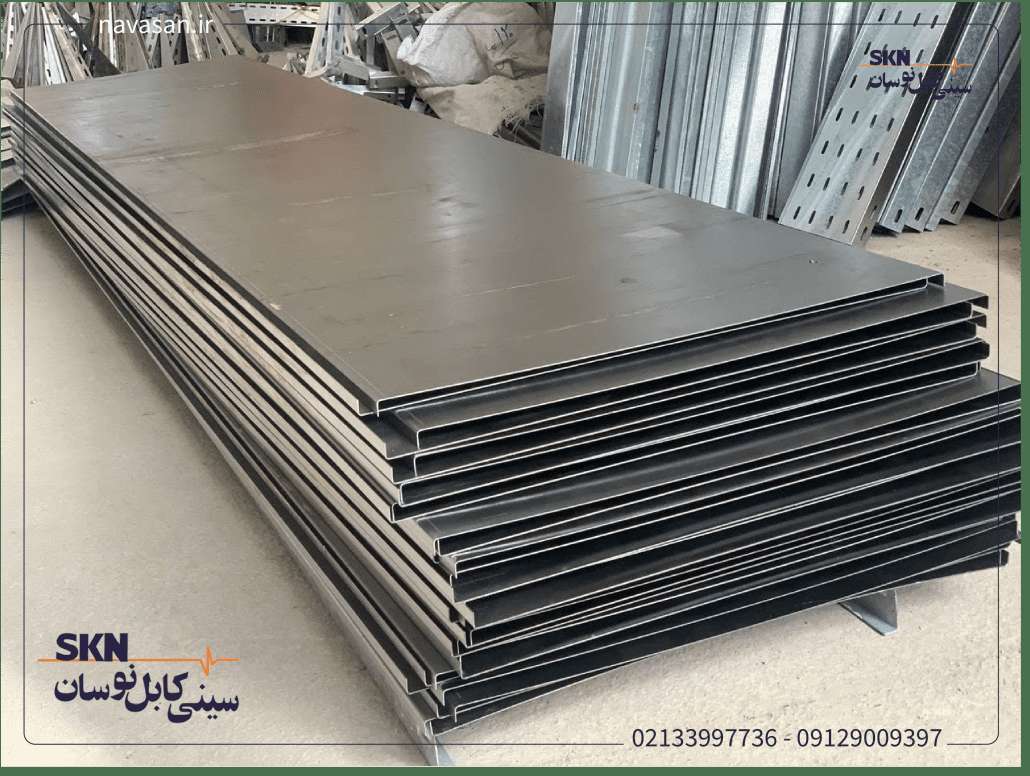

- درب :
درپوش یکی از مهمترین متعلقات سینی کابل هستند. وجود درپوش یا درب سینی کابل سبب میشود که محتوای درون آن پوشیده باشد و همچنین با بسته شدن درب سینی، دیگر نگران ورود عواملی مانند باد، آب، باران یا رطوبت به درون سینی نخواهید بود.
- پایه ساپورت :
- جدا کننده یا دیوایدر :
محاسبه و رنج قیمت سینی کابل
قیمت سینی کابل گالوانیزه با توجه به موارد زیر مشخص می شود :
1 . عرض
2 . ارتفاع دیواره آن
3 . ضخامت ورق گالوانیزه
4 . تعداد خمکاری
5 . طول شاخه آن
6 . گالوانیزه سرد یا گرم بودن
در نظر داشته باشید که گالوانیزه سرد را می توان در ضخامت های مختلف از 0/4 الی 2 میل تولید کرد ولی گالوانیزه گرم را با توجه به حرارت بالای حوضچه فلز روی فقط در ضخامت های 1/25 و 1/5 و 2 میل قابل تولید می باشد .
به طور کلی ضخامت ورق گالوانیزه بر قیمت تاثیر بسیار زیادی دارد و در نتیجه تغییر قیمت ورق در تعیین قیمت آن نقش مهم و اصلی را ایفا می کند .
به طور مثال رنج قیمت برخی از عرض های پر فروش سینی کابل از نازک ترین تا بیشترین ضخامت گالوانیزه را در اختیارتان قرار دادیم :
- قیمت سینی کابل عرض 5 سانت به ازای هر متر حدودا از 330/000 ریال الی 1/500/000 ریال
- قیمت سینی کابل عرض 10 سانت به ازای هر متر حدودا از 440/000 الی 2/000/000 ریال
- قیمت سینی کابل عرض 15 سانت به ازای هر متر حدودا از 550/000 ریال الی 2/500/000 ریال
- قیمت سینی کابل عرض 20 سانت به ازای هر متر حدودا از 660/000 الی 3/000/000 ریال
- قیمت سینی کابل عرض 25 سانت به ازای هر متر حدودا از 770/000 الی 3/500/000 ریال
- قیمت سینی کابل عرض 30 سانت به ازای هر متر حدودا از 880/000 الی 4/000/000 ریال
- قیمت سینی کابل عرض 40 سانت به ازای هر متر حدودا از 1/100/000 الی 5/000/000 ریال
- قیمت سینی کابل عرض 50 سانت به ازای هر متر حدودا از 1/320/000 الی 6/000/000 ریال
- قیمت سینی کابل عرض 60 سانت به ازای هر متر حدودا از 1/540/000 الی 7/000/000 ریال
