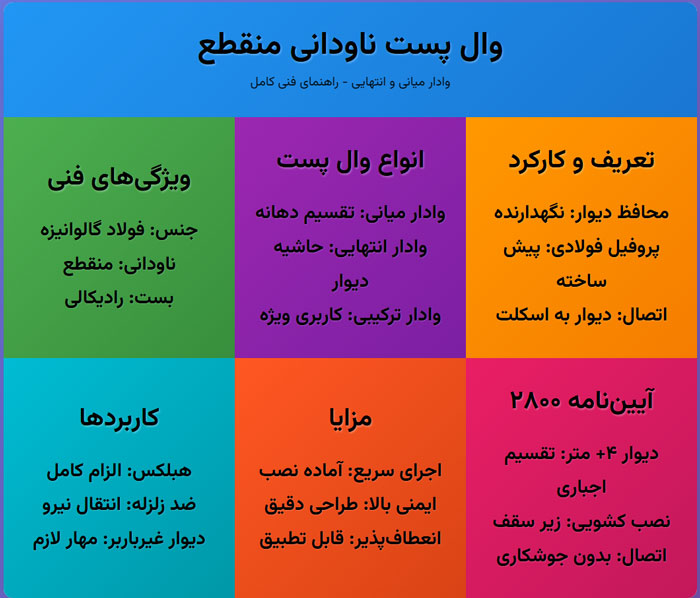

وال پست ناودانی منقطع | وادار میانی یا انتهایی چیست؟
وال پست ناودانی منقطع یا والپست، اصطلاحی است که در صنعت ساختوساز برای اشاره به پروفیل فلزی پیشساخته استفاده میشود که به‌عنوان یکی از عناصر سازه‌ای مثل سینی کابل در پروژه‌های مختلف ساختمانی بهکار میرود. این پروفیل‌ها با طول‌ها و اندازه‌های مخصوص ساخته و برش داده می‌شوند که به راحت‌تر شدن اجرای ساخت و سازها و صرفه‌جویی در زمان، کمک بسیاری می‌کنند. درحقیقت، وال پست به معنای نگهدارنده دیوار در برابر نیروهای وارد بر آن است و در آییننامه 2800 به‌عنوان وادار شناخته میشود. اصلیترین هدف در اجرای وال پست منقطع، جلوگیری از تغییر دیوارهای غیرسازهای در خارج از صفحه است. وال پست فقط یک عضو سازه‌ای نیست، بلکه مجموعه‌ای از اجزاست که وظیفه مهار دیوارهای غیرسازه را برعهده دارد و شامل وادارهای عمودی و افقی، میلگرد بستر و اتصالات میشود.
فهرست عناوین
بیشتر بدانید : مشاوره رایگان و خرید وال پست با کیفیت
انواع وال پست

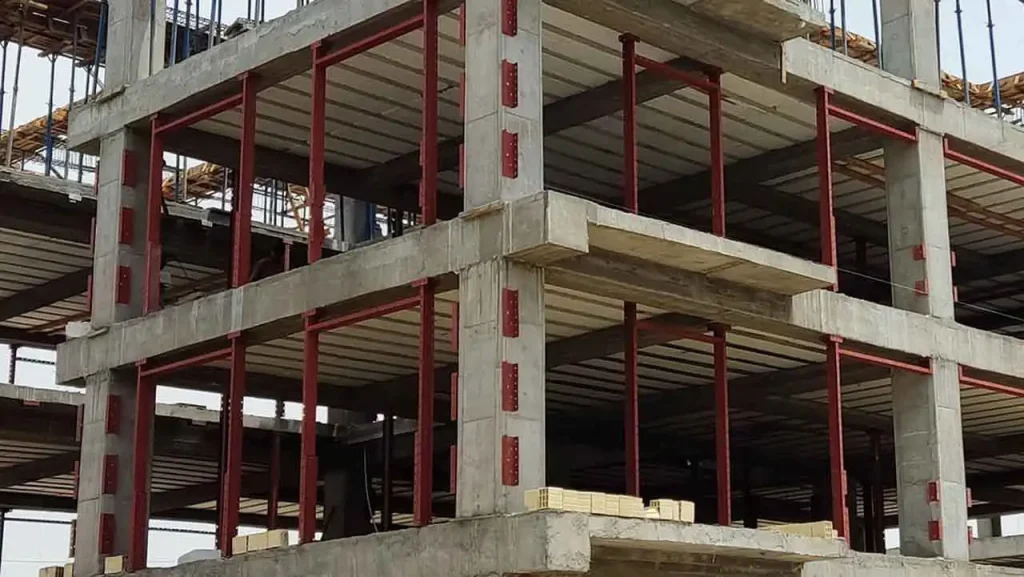

وال پست یا همان «وادار» و «ناودانی منقطع»، سازه‌ای فولادی است که دیوارهای سازه‌ای و غیرسازهای را به اسکلت ساختمان متصل میکند تا استحکام و طول عمر بنا افزایش یابد. این تجهیز در حوادثی مانند زلزله، نیروهای وارد بر دیوار را به فریم منتقل کرده و از تخریب گسترده جلوگیری میکند. اجرای مدل منقطع، نسبت به روشهای دیگر مقاوم‌سازی، آسان و مقرون‌به‌صرفه بوده و در برابر ارتعاشات سازه‌ای عملکرد موثری دارد. استفاده از بست رادیکالی، ایمنی آن را تقویت میکند. هرچند وال پست بار لرزه‌ای زلزله را تحمل نمی‌کند و جلوی ترک خوردن را نمی‌گیرد، اما شدت آسیب را به میزان قابل توجهی کاهش میدهد. به‌طور خلاصه، وال پست سپر محافظتی دیوارها در برابر نیروهای خمشی و کمانشی است که پایداری ساختمان را بهویژه در شرایط بحرانی تضمین میکند.
مقاله مرتبط با وال پست :
متن انگلیسی (King post wall
King post walls contain main columns (king posts) installed in equal spaces at a few metres, along the line of a retaining wall, the space in between is filled with concrete panels, blocks or stone and acts as a retaining wall) ، ترجمه فارسی (دیوار ستونی کینگ
دیوارهای ستونی کینگ شامل ستون‌های اصلی (ستون‌های کینگ) هستند که در فضاهای مساوی در چند متر، در امتداد خط دیوار حائل نصب شده‌اند، فضای بین آنها با پنل‌های بتنی، بلوک یا سنگ پر شده و به عنوان دیوار حائل عمل میکند)
منبع : (designingbuildings)

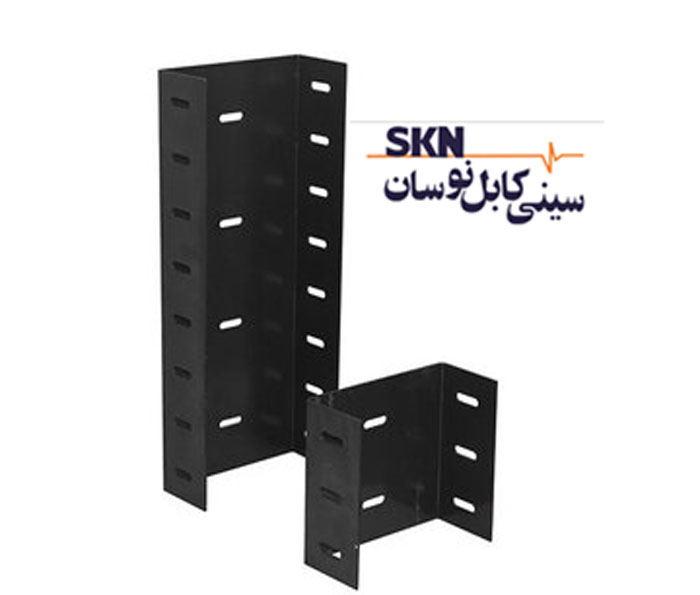

وال پست منقطع

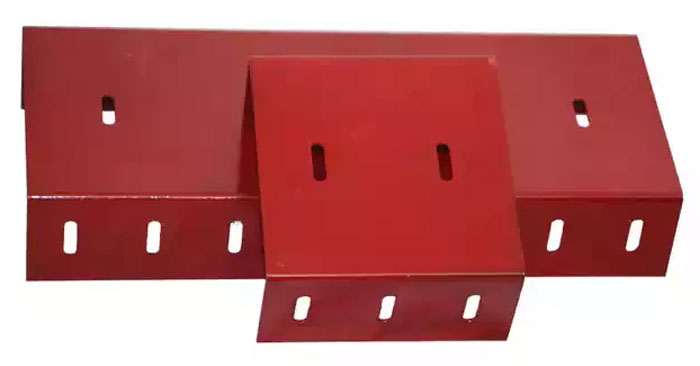

وال پست که با عنوان وادار یا ناودانی منقطع نیز شناخته میشود، می‌توان گفت نوعی نگهدارنده و محافظ دیوار است که با استفاده از پروفیل‌های فولادی ساخته میشود. این محصول باعث اتصال بین قاب‌های سازه‌ای و غیر سازه‌ای و تیغه‌ها به اسکلت ساختمان میشود. درگیری دیوارهای سازه‌ای و غیر سازه‌ای با اسکلت ساختمان در نهایت منجر به افزایش مقاومت سازه شده و طول عمر ساختمان نیز افزایش می‌یابد. وال پست منقطع خود نوعی وال پست جدید است که اجرای آن نسبت به سایر روشهای مقاوم‌سازی ساختمان، آسان‌تر و مقرون به‌صرفه‌تر است. این محصول در مواقع بروز حادثه مانند زلزله، نیروهای وارد شده به دیوار را به فریم ساختمان انتقال داده و از تخریب گسترده دیوار جلوگیری میکند.

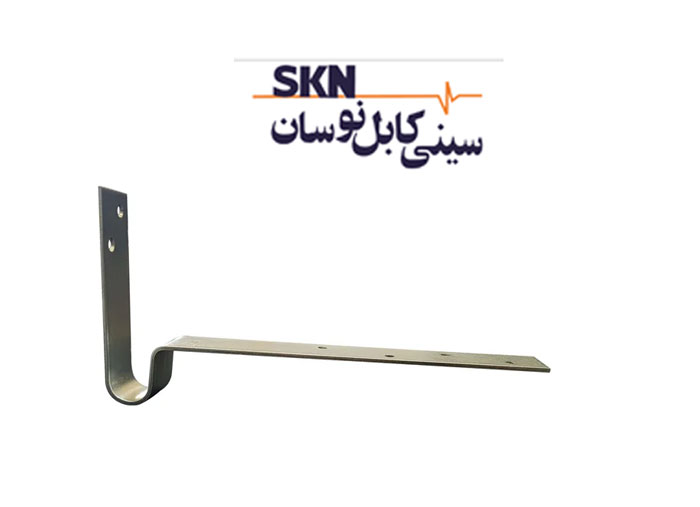

بست رادیکالی
حال آنکه استفاده از بست رادیکالی در اجرای این محصول ایمنی ایجاد شده با وال پست را دوچندان میکند. در نهایت می‌توان گفت وادار منقطع تجهیزی است که از دیوارها در برابر نیروهای عمود بر صفحه، نیروهای خمشی و کمانشی که در اثر لرزش سازه به‌وجود می‌آیند، محافظت میکند. توجه داشته باشید که وال پست‌ها بارهای لرزه‌ای ناشی از زلزله را تحمل نمی‌کنند. به عبارتی این تجهیزات مانع ترک خوردن دیوار نمی‌شوند، بلکه شدت تخریب دیوار را کاهش داده و ایمنی ساختمان را افزایش می‌دهند.
ویژه : مقاله مرتبط با ریل و بست
قیمت وال پست یا ناودانی منقطع
قیمت، همواره به‌عنوان یک فاکتور مهم در اجرای این نگه‌دارنده‌ها مطرح میشود. در برآورد هزینه‌های مربوط به اجرای وادارها، فاکتورهای مختلفی ازجمله، قیمت ناودانی، میلگرد، نبشی اتصال‌دهنده‌هایی مانند wall studs، نوع فولاد به‌کاررفته در وادار، نرخ ارز، تولیدکننده وال پست و موارد دیگر، موردتوجه قرار می‌گیرند.
اگرچه ممکن است قیمت وال پست به دلیل ترکیبات فولادی به‌کاررفته در آنها، بالا باشد، اما این هزینه، ارزش تأمین ایمنی سازه در درازمدت را دارد. به‌‌طورکلی، برای اینکه بتوانید در هزینه‌های جاری برای نصب و اجرای wall pust صرفه‌جویی کنید، بهتر است یک تولیدکننده وال پست معتبر و منصف را برای این منظور انتخاب نمایید.
در نظر داشته باشید که برای اجرای این نگه‌دارنده‌ها، به نیروی کار متخصص نیاز دارید و باید علاوه بر هزینه‌های خرید مواد لازم، هزینه نصب آن را نیز در نظر بگیرید.
جدول قیمت انواع وال پست ، 1404
| نوع وال پست | ابعاد (cm) یا ضخامت | جنس | قیمت تقریبی (تومان/هر متر یا شاخه) | توضیحات |
|---|---|---|---|---|
| وال پست کناری | 20×300 | ورق ضخامت 2mm | 6,000,000 (شاخه) | مناسب دیوارهای پیرامونی و سازه‌های سنگین |
| وال پست میانی | 10×300 | ورق ضخامت 2mm | 6,370,000 (شاخه) | برای تقسیم‌بندی دهانه‌های میانی |
| وال پست میانی | 15×300 | ورق ضخامت 2mm | 7,390,000 (شاخه) | افزایش پایداری در دهانه‌های بزرگتر |
| وال پست میانی | 20×300 | ورق ضخامت 2mm | 8,410,000 (شاخه) | کاربری ویژه در دیوارهای مرتفع |
| ناودانی منقطع | کف 10.5 – لبه 5 | گالوانیزه | 340,000 (متر) | سبک، مقاوم به خوردگی |
| ناودانی منقطع | کف 14.5 – لبه 7 | گالوانیزه | 460,000 (متر) | مناسب ارتفاع بیش از ۳.۵ متر |
| ناودانی منقطع | کف 11.5 – لبه 7 | گالوانیزه | 420,000 (متر) | پرکاربرد در پروژه‌های معمولی |
| وال پست گالوانیزه | عرض 8cm – ضخامت 1.5mm | گالوانیزه | 315,000 (متر) | سبک و اقتصادی |
| میلگرد بستر | عرض 11cm | فولادی | 280,000 (عدد) | جایگزین برای تقویت دیوارچینی |
| میلگرد بستر | عرض 15cm | فولادی | 290,000 (عدد) | مقاومت بیشتر در دیوارهای بلند |
| گیره اتصال | 15cm | فولادی | 46,000 (عدد) | اتصال دیوارهای متقاطع |
| قلاب اتصال کشویی | 15cm | فولادی | 41,000 (عدد) | جلوگیری از انتقال تنش به دیوار |
آیین نامه وال پست منقطع
والپست منقطع انتخاب بهتری برای مهار لرزه‌ای سازه‌های مختلف هستند. نحوه اجرای این وادارها و تعداد و روش نصب آنها برای پیمانکاران اهمیت زیادی دارد. همانطور که گفتیم طبق آییننامه ۲۸۰۰ ، ناودانی منقطع جایگزین مناسبی برای اصلاح ایرادات نبشی‌کشی در ساختمان است. در وال پست جدید، ایمنی دیوارها و افزایش مقاومت سازه با استفاده از ناودانی منقطع، بست‌های رادیکالی، قلاب و گیره انجام میشود. آنچه در اجرای وال پست های منقطع مورد توجه قرار می‌گیرد، لزوم استفاده از میلگرد بستر برای استحکام دیوارهاست. البته میلگرد بستر باید بهصورت مفصلی متصل شود.
تا اینجا با وال پست منقطع و کاربرد آن در افزایش ایمنی سازه و چگونگی نصب آن آشنا شدید. آنچه در بررسی مزایای اجرای این سیستم مورد توجه قرار می‌گیرد، ویژگی‌های مثبتی است که در وال پست‌های جدید تعریف شده است. در واقع مزایایی که در وال پست‌های جدید به روش منقطع وجود دارد، در وال پست‌های قدیمی دیده نمی‌شود. در ادامه مزایای این نوع از وال پست‌ها را مورد بررسی قرار می‌دهیم.
جدول آیین نامه اجرایی 2800
| ردیف | ضابطه آیین‌نامه‌ای | توضیح اجرای صحیح |
|---|---|---|
| 1 | تقسیم دیوارهای بیش از ۴ متر | دیوار باید به کمک وال پست به دو بخش تقسیم شود. |
| 2 | اجرای کشویی زیر سقف | وال پست باید بهصورت کشویی در زیر تراز سقف نصب شود تا جابجایی درون صفحه ممکن باشد. |
| 3 | ممنوعیت جوشکاری | اتصال وال پست به نبشی یا ناودانی تیرها نباید از طریق جوشکاری انجام شود. |
| 4 | استفاده از تیرک افقی در دیوارهای بلند | برای دیوارهایی با ارتفاع بیش از ۳.۵ متر، علاوه بر وال پست، تیرک افقی لازم است. |
| 5 | نشیمن کامل تیرک | تیرک باید کاملاً روی دیوار قرار بگیرد. |
| 6 | حفظ قابلیت جابجایی | در اسکلت بتنی یا فولادی، وال پست باید به نحوی اجرا شود که جابجایی صفحه دیوار محدود نشود. |
| 7 | اتصال کشویی به اعضای عمودی | با اجرای ناودانی منقطع یا نبشی، اتصال کشویی در محل تماس دیوار و عضو عمودی ایجاد کنید. |
| 8 | جنس نبشی‌ها | نبشی‌ها باید از ورق گالوانیزه مطابق آییننامه ساخته شوند. |
| 9 | بست فلزی برای دیوارهای متقاطع | برای کم‌کردن تنش‌های کششی، از بست‌های فلزی بین دیوارهای متقاطع استفاده شود. |
| 10 | الزامات دیوار در بیمارستان | استفاده از وال پست و ناودانی سرتاسری کنار تیر و ستون و پر کردن آن با مواد تراکم‌پذیر مانند پشم سنگ ضد رطوبت الزامی است. |
مزایای استفاده از وال پست‌ها
وال پست‌ها به‌عنوان یکی از تجهیزات کلیدی در صنعت ساختمان، مجموعه‌ای از ویژگی‌های فنی و اقتصادی را در اختیار پیمانکاران و سازندگان قرار می‌دهند. اجرای سریع، نخستین مزیتی است که به دلیل عدم نیاز به برش و اندازه‌گیری در محل حاصل میشود و این امر پروژه‌های ساختوساز را با شتاب بیشتری پیش می‌برد. از سوی دیگر، تنوع ابعاد، طول‌ها و ضخامت‌های پروفیل‌ها، دسترسی آسان و انتخاب متناسب با هر کاربری را تضمین میکند.
ایمنی بالا نیز یکی از نقاط قوت اصلی است؛ دقت ساخت، طراحی با سوراخ‌های از پیش تعبیه‌شده برای سیمکشی و دندههای تقویت‌کننده، خطر خطای انسانی را به حداقل رسانده و دوام سازه را بالا می‌برد. تطبیق‌پذیری این پروفیل‌ها در کاربردهای مختلف، از قاب‌بندی دیوار و سقف تا ساخت پارتیشن، انعطاف بالایی ایجاد کرده است.
دوام زیاد ناشی از استفاده از فولاد یا آلومینیوم باکیفیت، همراه با صرفه اقتصادی ناشی از وزن سبکتر و قابلیت تولید انبوه، انتخاب وال پست را منطقی‌تر میکند. همچنین، قابلیت سفارشیسازی ابعاد و جزئیات در محل اجرا، امکان همخوانی کامل با الزامات هر پروژه را فراهم می‌سازد و ارزش افزوده‌ای جدی به فرآیند ساخت میدهد.
اجرای سریع
باتوجه به اینکه وال پست آماده به برش و اندازه‌گیری در محل نیاز ندارد، فرایند نصب آن به راحتی و با سرعت انجام میشود. این ویژگی در اجرای سریع پروژه‌های ساختوساز اهمیت زیادی دارد.
در دسترس بودن
پروفیل‌های به‌کاررفته در این سیستم در طول‌ها، عرض‌ها و ضخامت‌های مختلف در دسترس بوده و برای نیازهای مختلف ساختمانی بهینه‌سازی شده‌اند. دسترسی آسان به این مسئله مزیت مهمی است که باعث افزایش سرعت اجرای کار میشود.
ایمنی
یکی از فاکتورهای مهم در بررسی مزایای وال پست منقطع، ایمنی قابل‌توجهی است که ارائه میدهد. باتوجه به اینکه طراحی و تولید پروفیل‌های وال پست با دقت بالایی انجام میشود، نصب آنها نیز با دقت صورت گرفته و خطر خطای انسانی کاهش می‌یابد. این پروفیل‌ها خود از ویژگی‌های ایمنی داخلی برخوردار هستند. به‌عنوان مثال: به سوراخ‌های از پیش تعیین شده برای سیمکشی برق یا دندههای تقویت‌کننده برای پایداری بیشتر مجهزاند. در نهایت این سیستم یک انتخاب پایدار در ساختوساز است و دوام و طول عمر این پروفیل نیاز به تعویض مکرر را کاهش میدهد
تطبیق پذیری
این پروفیل‌ها از قابلیت استفاده در کاربردهای مختلف مانند: قاب‌بندی دیوارها و سقف‌های نگهدارنده و ساخت پارتیشن برخوردارند. باتوجه به اینکه پروفیل‌ها از قبل برش داده شده‌اند، می‌توان آنها را به سرعت در کنار هم قرار داد و نیازی به اندازه‌گیری‌های پیچیده و برش در محل وجود ندارد؛ به همین خاطر به راحتی نصب می‌شوند.
دوام زیاد
یکی از مزایای قابل‌توجه وال پست‌ها دوام بالای این تجهیزات نگهدارنده است. این پروفیل‌ها از فلزات باکیفیتی مانند: فولاد یا آلومینیوم ساخته می‌شوند. به همین خاطر یک انتخاب مطمئن برای افزایش پایداری و یکپارچگی سازه هستند.
صرفه اقتصادی
وجود حفره‌های تعبیه شده روی پروفیل وال پست یا همان ناودانی منقطع باعث شده که وزن آن از ناودانی‌های معمولی سبکتر شود و در نتیجه قیمت آن کاهش یابد. از طرفی چون پروفیل‌ها خارج از محدوده پروژه تولید می‌شوند، امکان تولید انبوه آنها در راستای کاهش هزینه‌های جاری در تولید وجود دارد. به این ترتیب در زمان و هزینه‌های اجرای کار صرفه‌جویی میشود.
قابلیت سفارشیسازی
یکی از مزایای قابل‌توجه وال پست‌ها امکان سفارش‌سازی آن‌هاست. هرچند این پروفیل‌ها از قبل در ابعاد استاندارد برش داده می‌شوند؛ اما می‌توانید به راحتی آنها را در محل اجرا تغییر داده تا مطابق با الزامات طراحی هر پروژه اجرا شوند. این انعطاف‌پذیری باعث میشود که پیمانکاران بتوانند پروفیل‌ها را بر اساس نیاز هر پروژه تطبیق دهند.
ویژه : مقاله مرتبط با سینی کابل
وال پست منقطع بیشتر در ساخت چه دیوارهایی استفاده میشود؟
در بندهای قبل به دیوار هبلکسی اشاره کردیم. اگر مختصری راجع‌به اجرای وادار یا ناودانی منقطع در بلوک‌های هبلکس صحبت کنیم، خالی از لطف نخواهد بود. همانطور که گفتیم استفاده از ناودانی و بست رادیکالی در ساخت دیوارهای غیر باربر که این روزها با استفاده از بلوک هبلکس انجام می‌شوند، الزامی است. این بلوک‌ها وزن سبکی دارند و به همین خاطر چسبندگی قوی‌تری با ملات مخصوص خود ایجاد می‌کنند.
اگرچه قیمت هبلکس نسبت به سایر مصالح ساختمانی گران‌تر است؛ اما ایمنی و استحکام بیشتری ایجاد میکند. با این حال در ساخت دیوارهای هبلکسی به یک سری تجهیزات جانبی نیاز داریم که ایمنی ساختمان را در برابر زلزله افزایش دهیم. ناودانی منقطع و بست رادیکالی همان تجهیزات ضروری هستند. ناودانی منقطع، اتصال دیوار و تیغه‌ها به اسکلت اصلی ساختمان را محکم‌تر میکند.
استفاده از بست رادیکالی باعث میشود که این ایمنی دوچندان شود. در دیوارهای هبلکسی نصب وادار منقطع با استفاده از پیچ ۵ یا ۶ سانتی سربوکس خور به همراه واشر و رولپلاک انجام میشود.

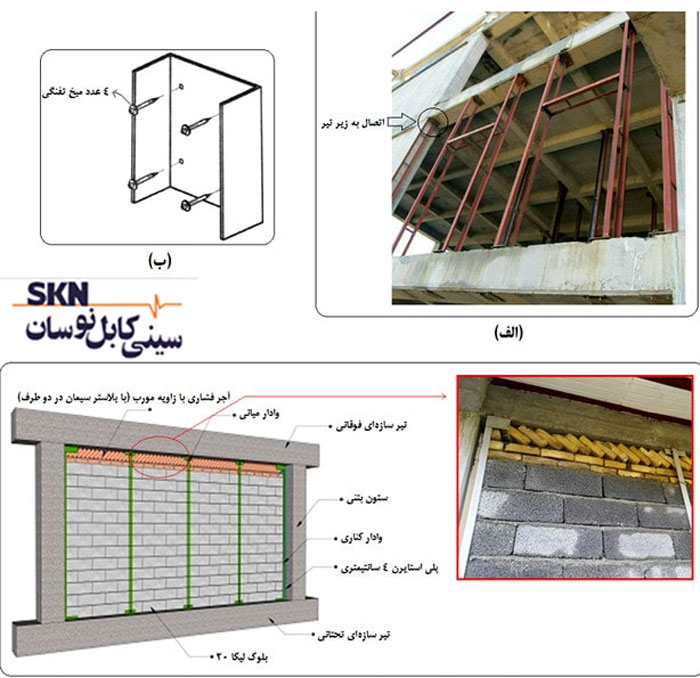

نصب وال پست منقطع
با نصب این ناودانی‌ها به دیوار می‌توان نیروهای جانبی را به دیوارها منتقل کرد. در نتیجه در زمان وقوع زلزله یا بادهای شدید، از ریزش دیوار و ایجاد خسارت‌های جانی و مالی سنگین جلوگیری میشود. در نهایت میان قاب و اجرای وال پست در ساختمان‌ها یک سازه قوی و پایدار را در دراز مدت ایجاد میکند. هزینه اجرای وال پست منقطع نسبت به وال پست‌های قدیمی منسوخ شده بسیار مناسب‌تر است و هر هزینه‌ای که صاحبین پروژه‌های ساختوساز بابت اجرای وال پست صرف می‌کنند، قطعا ارزش ایمنی ایجاد شده را دارد.
در اجرای وادارهای جدید که با عنوان وال مش نیز شناخته می‌شوند، قوانین و ضوابط اجرایی خاصی تعریف شده است که توجه به آنها می‌تواند از اشتباهات جزئی در فرایند نصب این پروفیل‌ها جلوگیری کند. بهتر است که خرید این تجهیزات را از یک منبع معتبر انجام داده و نصب اصولی آن را به افراد کاربلد بسپارید.
شرکت سینی کابل نوسان تولید کننده سینی کابل و نردبان کابل و لوله فولادی برق و پیشرو در وال پست منقطع می باشد
جمع‌بندی
در این مطلب به معرفی وال پست منقطع و کاربرد آن در پروژه‌های ساختمانی پرداختیم. این نوع وال پست با طراحی جدید و از قبل آماده شده در انواع مختلف وادار میانی، وادار انتهایی، وادار ترکیبی و …. وجود دارد و با متریال‌های باکیفیتی از جمله ورق‌های فولادی گالوانیزه تولید میشود. استفاده از این نوع تجهیزات در راستای ایجاد ارتباط دیوارهای سازه‌ای و غیرسازهای و دیوارهای خارجی یا تیغه‌ها با اسکلت ساختمان بهینه‌سازی شده است.
سوالات رایج
مزایای کلیدی وال پست نسبت به روشهای قدیمی چیست؟
وال پست منقطع با طراحی سبکتر، دوام بالاتر، نصب سریع و قابلیت سفارشیسازی، مزایای بیشتری نسبت به تثبیت سنتی دیوارها دارد. وجود سوراخها و دندههای تقویتی، عملیات جانبی مثل سیمکشی را تسهیل میکند. این سیستم هم ایمنی سازه را افزایش میدهد و هم زمان و هزینه اجرای پروژه را کاهش میدهد.
نصب وال پست منقطع چگونه انجام میشود؟
نصب وال پست منقطع شامل اتصال پروفیل به تیر یا ستون بهصورت کشویی، استفاده از میلگرد بستر، و بهکارگیری بستها یا گیرههای مخصوص است. در دیوارهای هبلکس، پیچهای سربوکسی همراه واشر و رولپلاک استفاده میشود. این روش نیروها را به اسکلت منتقل کرده و از تغییر شکل یا تخریب پیشگیری میکند.
نصب وال پست در کدام دیوارها الزامی است؟
وال پست در دیوارهای غیرسازهای، بهویژه دیوارهای سبک مثل هبلکس یا پانلهای بزرگ، الزامی است. این دیوارها به دلیل وزن کم، نیاز به تثبیت بیشتری دارند تا در برابر نیروهای جانبی پایدار بمانند. همچنین در بیمارستانها و ساختمانهای حساس، آییننامه ۲۸۰۰ استفاده از مدل منقطع با متریال مقاوم را اجباری کرده است.
هزینه وال پست چگونه محاسبه میشود؟
قیمت وال پست به فاکتورهایی مانند نوع و ضخامت پروفیل، جنس فولاد، ابعاد، برند تولیدکننده، نرخ ارز و هزینه نصب بستگی دارد. با انتخاب تولیدکننده معتبر و خرید عمده یا سفارشی، می‌توان در هزینه صرفه‌جویی کرد. هرچند بهای این تجهیز نسبتا بالاست، اما تضمین ایمنی و استحکام سازه توجیه اقتصادی دارد.
چرا استفاده از بست رادیکالی در وال پست توصیه میشود؟
بست رادیکالی با افزایش مقاومت اتصال وال پست و دیوار، ایمنی را دوچندان میکند. این بستها فشار و نیروهای عمود بر صفحه را بهتر مهار کرده و مانع کمانش یا خم شدن دیوار می‌شوند. بهویژه در دیوارهای سبک مثل هبلکس، این ویژگی نقش مهمی در حفاظت جان و کاهش خسارت دارد.
اصلیترین مزیت اجرای وال پست منقطع چیست؟
اجرای وال پست منقطع نسبت به روشهای قدیمی سادهتر، سریعتر و اقتصادیتر است. این سیستم علاوه بر نصب آسان، با طراحی کشویی و مفصلی اجازه جابجایی دیوار را درون صفحه داده و مانع شکست یا فشار اضافی میشود. در نتیجه سازه ضمن حفظ ایمنی، در برابر ارتعاش و تغییرات زمین انعطاف دارد.
وال پست ناودانی منقطع چیست و چه وظیفهای دارد؟
وال پست ناودانی منقطع یک پروفیل فولادی پیشساخته است که برای مهار دیوارهای غیرسازهای و اتصال آنها به اسکلت ساختمان بهکار میرود. این تجهیز با جذب و انتقال نیروهای خارج از صفحه، خطر تغییر شکل یا تخریب دیوار را در حوادثی مانند زلزله کاهش میدهد و نقش کلیدی در پایداری سازه ایفا میکند.
