زانو دوردار گالوانیزه گرم یکی از اتصالات کاربردی در سیستم لوله کشی برق است که برای تغییر جهت مسیر لوله ها در پروژه های ساختمانی و صنعتی مورد استفاده قرار میگیرد. این قطعه معمولاً از فولاد با پوشش گالوانیزه گرم ساخته میشود تا در برابر رطوبت، خوردگی و شرایط محیطی مقاومت بالایی داشته باشد. طراحی خم استاندارد و رزوه های دقیق باعث میشود کابل ها بدون فشار و آسیب از داخل لوله عبور کنند و نصب تجهیزات نیز ساده تر انجام شود. به همین دلیل در بسیاری از پروژه های کابل کشی و تأسیسات برق، استفاده از زانو دور دار گالوانیزه به عنوان یک اتصال مطمئن و بادوام اهمیت زیادی دارد.
فهرست عناوین
زانو دوردار گالوانیزه گرم
کابلکشی ساختمان یا پروژههای صنعتی همیشه مسیر مستقیم ندارد و در بسیاری از نقاط باید مسیر لوله به شکل استاندارد تغییر کند. اینجاست که زانو دور دار گالوانیزه گرم وارد عمل میشود. این قطعه در واقع نوعی اتصال فلزی خمخورده است که اجازه میدهد لوله برق بدون آسیب به سیم و کابل تغییر جهت دهد. پوشش گالوانیزه گرم روی بدنه آن نیز باعث میشود قطعه در برابر رطوبت، خوردگی و شرایط محیطی سخت مقاومت بالایی داشته باشد. به همین دلیل در پروژههایی که دوام تجهیزات اهمیت دارد، استفاده از این زانویی یک انتخاب مطمئن به حساب میآید و میتواند عمر شبکه لولهکشی برق را به شکل محسوسی افزایش دهد.
تعریف در لولهکشی برق
زانویی دوردار یکی از اتصالات پرکاربرد در مسیر لولهکشی برق است که برای هدایت کابلها در پیچ ها و تغییر مسیرها استفاده میشود. ساختار این قطعه به گونهای طراحی شده که خم آن نسبت به زانوهای معمولی بلندتر و نرمتر است. همین ویژگی باعث میشود سیم و کابل هنگام عبور از داخل لوله دچار کشیدگی یا آسیب نشوند. در واقع زانویی دوردار نوعی قطعه هدایتکننده برای مسیر کابل است که علاوه بر تغییر زاویه لوله، از سلامت سیمها نیز محافظت میکند. زمانی که این قطعه با پوشش گالوانیزه تولید میشود، مقاومت آن در برابر زنگزدگی و شرایط محیطی بیشتر میشود و برای نصب در محیط های مرطوب، صنعتی یا بیرونی گزینهای بسیار قابل اعتماد به شمار میرود.
تفاوت این نوع زانویی با زانو دربدار
زانو دوردار معمولاً یک اتصال یکپارچه است که برای تغییر جهت مسیر لوله برق استفاده میشود و هیچ بخش بازشو یا دسترسی ندارد. در مقابل، زانو دربدار دارای یک درپوش یا دریچه است که امکان دسترسی به داخل لوله را فراهم میکند. این ویژگی در زمان عبور دادن سیمها یا تعمیر کابلکشی بسیار مفید است. به بیان ساده، زانو دوردار بیشتر برای هدایت مسیر لوله استفاده میشود، در حالی که زانو دربدار علاوه بر تغییر مسیر، امکان دسترسی و سرویس کابل را نیز فراهم میکند. انتخاب بین این دو اتصال معمولاً به شرایط پروژه و نوع کابلکشی بستگی دارد.
کاربرد آن در پروژههای صنعتی
در پروژه های صنعتی، مسیرهای کابلکشی معمولاً طولانی و پیچیده هستند. تجهیزات، ماشینآلات و تابلوهای برق در نقاط مختلف نصب میشوند و همین موضوع باعث میشود مسیر لولهکشی برق بارها تغییر جهت دهد. در چنین شرایطی استفاده از زانویی دوردار اهمیت زیادی پیدا میکند. این قطعه کمک میکند کابلها با کمترین فشار از پیچ های مسیر عبور کنند و در عین حال ساختار لولهکشی منظم و استاندارد باقی بماند. در کارخانهها، نیروگاهها، کارگاه های تولیدی و حتی پروژه های ساختمانی بزرگ، این اتصال یکی از اجزای ضروری شبکه برق محسوب میشود. مقاومت بالا، طول عمر مناسب و نصب ساده باعث شده زانو دور دار گالوانیزه گرم به یکی از گزینه های قابل اعتماد در زیرساخت برق صنعتی تبدیل شود.

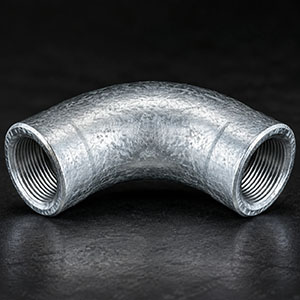

ساختار و متریال
کیفیت هر اتصال برق، قبل از هر چیز به متریال آن برمیگردد. زانو دور دار گالوانیزه معمولاً از فولاد مستحکم تولید میشود؛ فلزی که توان تحمل فشار مکانیکی، ضربه و تنشهای محیطی را دارد. پس از شکلدهی و رزوهکاری، بدنه قطعه با فرآیند گالوانیزه گرم پوشش داده میشود تا در برابر عوامل مخرب محافظت شود. ساختار این زانویی به گونهای طراحی شده که خم آن یکنواخت و استاندارد باشد تا کابل هنگام عبور دچار ساییدگی نشود. ضخامت مناسب دیواره، رزوههای دقیق و پوشش یکنواخت روی از ویژگیهایی است که یک اتصال باکیفیت را از نمونههای ضعیف جدا میکند. انتخاب متریال درست یعنی سرمایهگذاری بلندمدت روی ایمنی و دوام شبکه لولهکشی برق.
مزایای پوشش گالوانیزه در اتصالات برق
پوشش گالوانیزه در اتصالات برق فقط یک لایه تزئینی نیست، بلکه نقش حفاظتی جدی دارد. این پوشش مانند یک سپر عمل میکند و اجازه نمیدهد رطوبت یا عوامل خورنده به بدنه فولادی نفوذ کنند. در پروژههای ساختمانی و صنعتی که لولهکشی برق در معرض گرد و غبار، بخار آب یا مواد شیمیایی قرار دارد، این ویژگی اهمیت دوچندان پیدا میکند. از سوی دیگر، گالوانیزه گرم باعث کاهش نیاز به رنگآمیزی یا نگهداری دورهای میشود. همین موضوع هزینههای جانبی پروژه را کاهش میدهد.
مقاومت در برابر خوردگی و زنگزدگی
یکی از چالشهای همیشگی در تجهیزات فلزی، خوردگی و زنگزدگی است. تماس با رطوبت، هوای آزاد یا محیطهای صنعتی میتواند به مرور زمان فلز را ضعیف کند. اما در اتصالاتی که با روش گالوانیزه گرم پوشش داده شدهاند، این نگرانی تا حد زیادی برطرف میشود. لایه روی به عنوان یک محافظ فعال عمل میکند و حتی اگر بخشی از سطح خراش بردارد، از گسترش زنگ جلوگیری میکند. این ویژگی برای لولهکشی برق که اغلب در سقف کاذب، فضای باز یا محیطهای نیمهمرطوب نصب میشود، بسیار حیاتی است.
قیمت زانو دوردار گالوانیزه گرم
قیمت زانو دور دار گالوانیزه گرم به فاکتورهای مختلفی بستگی دارد و نمیتوان برای همه مدلها یک نرخ ثابت در نظر گرفت. کیفیت فولاد، نوع پوشش گالوانیزه، دقت ساخت و حتی برند تولیدکننده روی ارزش نهایی این اتصال تأثیر میگذارند. در بازار تجهیزات برق، معمولاً محصولاتی که گالوانیزاسیون عمیقتر و ضخامت استانداردتری دارند، قیمت بالاتری هم دارند؛ اما در مقابل دوام بیشتری ارائه میکنند. بسیاری از پیمانکاران هنگام خرید، علاوه بر قیمت، به کیفیت رزوه، یکنواختی خم و مقاومت قطعه در برابر رطوبت توجه میکنند.
عوامل مؤثر بر قیمت
یکی از مهمترین عواملی که روی قیمت این اتصال فلزی اثر میگذارد، کیفیت مواد اولیه است. هرچه فولاد استفاده شده مقاومتر باشد، محصول نهایی دوام بیشتری خواهد داشت و طبیعتاً با قیمت بالاتری عرضه میشود. نوع فرآیند گالوانیزاسیون نیز اهمیت زیادی دارد، زیرا ضخامت پوشش روی میتواند مقاومت قطعه را در برابر خوردگی افزایش دهد. علاوه بر این، نوسانات بازار آهن و فلزات مستقیماً روی نرخ این محصولات اثر میگذارد. برخی تولیدکنندگان نیز به دلیل استفاده از تجهیزات دقیقتر و کنترل کیفیت بهتر، محصولات خود را با قیمت متفاوتی عرضه میکنند.
تأثیر سایز و ضخامت
سایز و ضخامت بدنه از مهمترین عوامل تعیینکننده قیمت زانوهای گالوانیزه هستند. هرچه قطر اتصال بزرگتر باشد، میزان فولاد مصرفی در تولید آن افزایش پیدا میکند و همین موضوع باعث بالا رفتن قیمت میشود. ضخامت بیشتر نیز به معنای استحکام بالاتر و مقاومت بهتر در برابر فشار و ضربه است. به همین دلیل مدل هایی که برای پروژه های صنعتی یا محیط های سنگین طراحی میشوند، معمولاً قیمت بیشتری دارند. انتخاب سایز مناسب فقط به هزینه مربوط نیست و باید با نوع لولهکشی و حجم کابل هماهنگ باشد.
تفاوت قیمت تولیدکنندگان
در بازار تجهیزات برق، اختلاف قیمت میان تولیدکنندگان موضوعی کاملاً طبیعی است.تفاوت در دقت خمکاری، کیفیت رزوهزنی و یکنواختی پوشش محافظ نیز روی قیمت نهایی تأثیر مستقیم دارد. خریداران حرفهای معمولاً فقط به قیمت پایین توجه نمیکنند، بلکه دوام، استاندارد ساخت و اعتبار برند را هم در نظر میگیرند. در قسمت لیست قیمت انواع زانویی می توانید قیمت ها را با هم مقایسه کنید. انتخاب تولیدکننده معتبر میتواند از بروز مشکلاتی مانند زنگزدگی زودهنگام یا ضعف اتصالات در آینده جلوگیری کند و امنیت سیستم برق را افزایش دهد.
| سایز (PG) | قطر تقریبی لوله | کاربرد رایج | حدود قیمت (تومان) |
|---|---|---|---|
| PG13.5 | حدود 16 میلی متر | سیم کشی سبک ساختمانی | 25,000 تا 35,000 |
| PG16 | حدود 20 میلی متر | تأسیسات برق ساختمان | 30,000 تا 45,000 |
| PG21 | حدود 25 میلی متر | مسیرهای کابل با حجم متوسط | 45,000 تا 65,000 |
| PG29 | حدود 32 میلی متر | کابل کشی صنعتی | 70,000 تا 95,000 |
| PG36 | حدود 40 میلی متر | پروژه های صنعتی و تابلو برق | 110,000 تا 150,000 |
| PG48 | حدود 50 میلی متر | مسیرهای کابل سنگین | 160,000 تا 220,000 |
ویژه : زانویی عمودی داخلی
فرآیند تولید زانو دوردار
تولید یک اتصال باکیفیت در صنعت برق، تنها به شکل ظاهری آن محدود نمیشود؛ پشت هر قطعه استاندارد، یک فرآیند دقیق و مرحله به مرحله قرار دارد. در ساخت زانو دور دار گالوانیزه گرم ابتدا لوله فولادی مناسب انتخاب میشود تا استحکام لازم برای تحمل فشار و شرایط محیطی را داشته باشد. سپس لوله با دستگاه های صنعتی به زاویه مشخص خم میشود و پس از آن عملیات رزوهکاری روی دو سر قطعه انجام میگیرد. در مرحله پایانی نیز پوشش گالوانیزه گرم روی بدنه ایجاد میشود تا مقاومت آن در برابر خوردگی افزایش یابد.
“Hot-dip galvanized after thread cutting.”
ترجمه:
«لولهها و اتصالات باید پس از رزوهکاری، به روش گالوانیزه گرم پوششدهی شوند.»
منبع: esuhsd
خمکاری لوله فولادی
خمکاری اولین مرحله مهم در تولید زانویی دوردار است. در این مرحله لوله فولادی با استفاده از دستگاه های خمکن صنعتی به زاویه مورد نظر شکل داده میشود. نکته مهم در این فرآیند حفظ یکنواختی شعاع خم است، زیرا اگر خم بیش از حد تند یا نامنظم باشد، ممکن است هنگام عبور کابلها مشکل ایجاد کند. خم استاندارد باعث میشود سیم و کابل بدون فشار یا ساییدگی از داخل لوله عبور کنند. همچنین ضخامت دیواره لوله در این مرحله باید حفظ شود تا استحکام قطعه کاهش پیدا نکند. تولیدکنندگان حرفهای با استفاده از ابزار دقیق و قالب های استاندارد، خم لوله را کاملاً کنترل میکنند تا نتیجه نهایی یک زانویی مقاوم و ایمن برای مسیر کابلکشی باشد.
رزوهزنی دو سر زانویی
پس از شکلدهی لوله، نوبت به رزوهزنی میرسد. در این مرحله دو سر زانویی با استفاده از دستگاه های مخصوص رزوهکاری میشوند تا امکان اتصال آن به لوله های برق فراهم شود. رزوه های دقیق و یکنواخت باعث میشوند اتصال به راحتی انجام شود و در عین حال استحکام بالایی داشته باشد. اگر رزوهها استاندارد نباشند، اتصال ممکن است شل شود یا هنگام نصب دچار مشکل شود. به همین دلیل دقت در این مرحله اهمیت زیادی دارد. رزوهکاری صحیح نه تنها نصب قطعه را آسانتر میکند، بلکه باعث میشود مسیر لولهکشی کاملاً یکپارچه و محکم باقی بماند و در برابر لرزش یا فشار محیطی عملکرد قابل اعتمادی داشته باشد.
گالوانیزاسیون گرم
مرحله پایانی تولید، گالوانیزاسیون گرم است؛ فرآیندی که نقش مهمی در افزایش دوام قطعه دارد. در این مرحله زانویی فولادی داخل وان روی مذاب قرار میگیرد تا سطح آن به طور کامل با لایهای از فلز روی پوشانده شود. این پوشش مانند یک محافظ عمل میکند و از تماس مستقیم فولاد با رطوبت و عوامل خورنده جلوگیری میکند. نتیجه این فرآیند، قطعهای است که در برابر زنگزدگی و شرایط سخت محیطی مقاومت بسیار بالایی دارد.
انواع زانویی لوله برق
در سیستم های لولهکشی برق، انتخاب نوع زانویی اهمیت زیادی دارد، زیرا هر مسیر کابلکشی شرایط و زاویه متفاوتی دارد. زانو دور دار لوله برق در مدل ها و سایزهای مختلف تولید میشود تا بتواند پاسخگوی نیاز پروژه های ساختمانی، صنعتی و تأسیساتی باشد. تفاوت این زانوها معمولاً در میزان زاویه خم، شعاع گردش و سایزبندی آنهاست. انتخاب درست اتصال باعث میشود کابلها راحتتر عبور کنند و فشار کمتری به سیمکشی وارد شود. علاوه بر این، استفاده از زانوی استاندارد ظاهر منظمتری به مسیر لولهکشی میدهد و اجرای پروژه را حرفهایتر نشان میدهد.

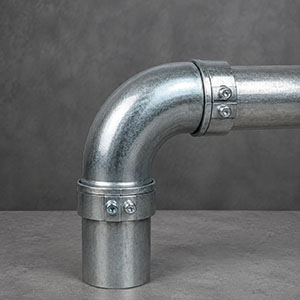

زانویی۹۰ درجه
زانو دور دار ۹۰ درجه یکی از رایجترین اتصالات در لولهکشی برق است که برای تغییر مسیر کامل لوله استفاده میشود. این مدل زمانی کاربرد دارد که مسیر کابلکشی نیاز به یک چرخش زاویهدار و مشخص داشته باشد؛ مثلاً در گوشه دیوارها، سقف ها یا تابلوهای برق. طراحی خم بلند در این قطعه باعث میشود کابلها هنگام عبور تحت فشار قرار نگیرند و فرآیند سیمکشی راحتتر انجام شود. در پروژه های صنعتی و ساختمانی، این نوع زانو به دلیل نصب سریع و عملکرد مطمئن، کاربرد بسیار زیادی دارد. همچنین اگر از نوع گالوانیزه گرم استفاده شود، مقاومت اتصال در برابر رطوبت و خوردگی به شکل قابل توجهی افزایش پیدا میکند و عمر مفید سیستم بیشتر میشود.

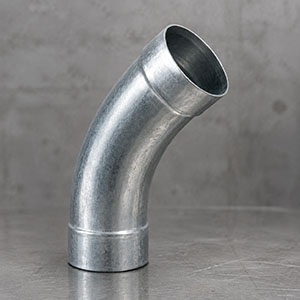

زانویی ۴۵ درجه
در برخی مسیرهای لولهکشی، تغییر زاویه شدید ضروری نیست و تنها یک انحراف ملایم نیاز است. در این شرایط از زانو دور دار ۴۵ درجه استفاده میشود. این مدل نسبت به زانویی ۹۰ درجه، گردش نرمتری ایجاد میکند و عبور کابل ها را آسانتر میسازد. به همین دلیل در مسیرهای طولانی یا پروژه هایی که تعداد کابل زیاد است، استفاده از زانوی ۴۵ درجه میتواند فشار وارد شده به سیمها را کاهش دهد. این اتصال معمولاً در تأسیسات صنعتی، سقف های کاذب و شبکه های برق گسترده کاربرد دارد. طراحی استاندارد و خم نرم این قطعه باعث میشود کابلکشی حرفهایتر، ایمنتر و منظمتر انجام شود و احتمال آسیب به روکش سیمها کاهش پیدا کند.
سایزبندی استاندارد PG
زانو دور دار لوله برق در سایزهای مختلفی تولید میشود تا با انواع لوله و حجم کابل سازگار باشد. رایجترین استاندارد در این حوزه، سایزبندی PG است که بر اساس قطر لوله تعیین میشود. سایزهایی مانند PG13.5 ، PG16 ، PG21 و PG29 از پرمصرفترین گزینهها در پروژه های برق هستند. انتخاب سایز مناسب اهمیت زیادی دارد، زیرا اگر قطر اتصال کوچک باشد، عبور کابل دشوار میشود و اگر بیش از حد بزرگ انتخاب شود، نظم و استحکام سیستم کاهش پیدا میکند.
ویژه : لیست قیمت درب سینی کابل
مزایا و کاربردهای استفاده از این نوع زانویی
در اجرای اصولی شبکه لولهکشی برق، انتخاب اتصالات مناسب نقش مهمی در کیفیت و دوام کل سیستم دارد. این اتصال علاوه بر تغییر مسیر لوله، به محافظت از کابلها و حفظ ساختار استاندارد مسیر برق کمک میکند. طراحی خم بلند و پوشش مقاوم فلزی باعث میشود این قطعه در شرایط مختلف محیطی عملکرد قابل اعتمادی داشته باشد. در پروژه های ساختمانی و صنعتی که ایمنی و دوام تجهیزات اهمیت بالایی دارد، استفاده از این نوع زانویی میتواند بسیاری از مشکلات احتمالی در کابلکشی را کاهش دهد. در واقع این اتصال کوچک، نقش مهمی در افزایش کارایی، نظم و ماندگاری سیستم برق ایفا میکند.
| مزیت | توضیح کاربردی | نتیجه برای مصرفکننده |
|---|---|---|
| افزایش ایمنی کابلها | طراحی خم بلند باعث میشود کابلها بدون اصطکاک و فشار از مسیر عبور کنند | کاهش احتمال آسیب به روکش سیم و کابل |
| کاهش فشار روی سیمها | زاویه استاندارد زانویی از خم شدن شدید کابل جلوگیری میکند | عبور راحتتر کابل در زمان سیمکشی |
| مقاومت در برابر زنگزدگی | پوشش گالوانیزه گرم از فلز در برابر رطوبت و خوردگی محافظت میکند | مناسب برای محیطهای مرطوب و صنعتی |
| افزایش عمر سیستم لولهکشی | متریال فولادی و پوشش محافظ باعث دوام بیشتر اتصال میشود | کاهش هزینه تعمیر و تعویض در طول زمان |
| نصب سریع و استاندارد | رزوههای دقیق باعث اتصال آسان به لوله برق میشوند | سرعت بالاتر در اجرای پروژه |
| حفظ نظم مسیر کابلکشی | تغییر جهت لوله به شکل اصولی انجام میشود | ظاهر منظمتر و اجرای حرفهایتر تأسیسات برق |
کاربردهای زانو دور دار در صنعت
در بسیاری از پروژه های تأسیساتی، مسیر لوله کشی برق به صورت مستقیم پیش نمیرود و لازم است در بخش هایی تغییر جهت ایجاد شود. در چنین شرایطی از زانو دور دار گالوانیزه گرم استفاده میشود تا مسیر لوله با زاویه استاندارد تغییر کند و کابل ها بدون فشار از داخل آن عبور کنند. این قطعه ساده اما کاربردی در بخش های مختلف صنعت برق نقش مهمی دارد. طراحی خم بلند، استحکام بدنه و مقاومت در برابر خوردگی باعث شده است این نوع اتصال در محیط های ساختمانی، صنعتی و حتی پروژه های زیرساختی مورد استفاده قرار بگیرد.
کابلکشی ساختمان
یکی از رایج ترین کاربردهای زانو دور دار در پروژه های کابل کشی ساختمان دیده میشود. در مسیر سیم کشی واحدهای مسکونی یا تجاری، لوله های برق معمولاً از گوشه ها، سقف ها و دیوارها عبور میکنند و در نقاط مختلف نیاز به تغییر جهت دارند. استفاده از این اتصال باعث میشود مسیر لوله بدون ایجاد زاویه تند تغییر کند و کابل ها به راحتی از داخل آن عبور کنند. این موضوع به ویژه در زمان سیم کشی و عبور دادن کابل اهمیت زیادی دارد. علاوه بر این، استفاده از زانویی گالوانیزه در تأسیسات برق ساختمان به افزایش دوام مسیر لوله کشی کمک میکند و از آسیب دیدن سیم ها در طول زمان جلوگیری خواهد کرد.
تأسیسات صنعتی
در محیط های صنعتی شرایط نصب تجهیزات برق معمولاً سخت تر از پروژه های ساختمانی است. رطوبت، گرد و غبار و گاهی مواد خورنده میتوانند روی تجهیزات تأثیر بگذارند. به همین دلیل در چنین فضاهایی استفاده از اتصالات مقاوم اهمیت بیشتری پیدا میکند. زانو دور دار گالوانیزه به دلیل پوشش محافظ فلزی و استحکام بالا، یکی از گزینه های مناسب برای تأسیسات صنعتی محسوب میشود. این قطعه در مسیر لوله کشی برق کارخانه ها، کارگاه ها و خطوط تولید کاربرد دارد. طراحی استاندارد آن باعث میشود کابل ها بدون آسیب از مسیر عبور کنند و شبکه برق صنعتی با ایمنی بیشتری عمل کند.
پروژههای زیرساختی
در پروژه های زیرساختی مانند شبکه های برق شهری، تأسیسات حمل و نقل یا پروژه های عمرانی بزرگ نیز از زانو دور دار استفاده میشود. در این پروژه ها معمولاً مسیرهای طولانی برای عبور کابل های برق طراحی میشود و تغییر جهت لوله ها در نقاط مختلف اجتناب ناپذیر است. استفاده از زانویی استاندارد باعث میشود مسیر لوله کشی به شکل منظم و اصولی اجرا شود. همچنین پوشش گالوانیزه گرم از اتصال در برابر رطوبت، باران و شرایط محیطی محافظت میکند. همین ویژگی باعث شده این قطعه در پروژه های زیرساختی که دوام و پایداری تجهیزات اهمیت زیادی دارد، به یکی از اجزای مهم سیستم لوله کشی برق تبدیل شود.
روش نصب زانو دور دار
برای نصب اصولی این قطعه معمولاً چند مرحله ساده اما مهم باید رعایت شود. ابتدا لوله و رزوه ها بررسی و آماده سازی میشوند، سپس برای آب بندی بهتر از نوار تفلون استفاده میشود و در نهایت اتصال نهایی کنترل میگردد. رعایت این مراحل باعث میشود زانویی گالوانیزه به صورت محکم و استاندارد در مسیر لوله قرار بگیرد و سیستم لوله کشی برق بدون مشکل و با ایمنی کامل عمل کند.

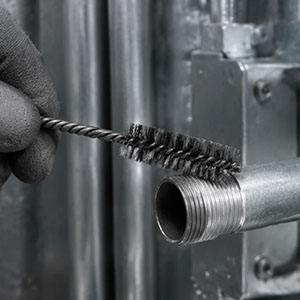

آمادهسازی لوله و رزوهها
قبل از نصب هر نوع اتصال در لوله کشی برق، آماده سازی لوله و رزوه ها یک مرحله ضروری محسوب میشود. ابتدا باید سطح رزوه های لوله بررسی شود تا هیچ گونه آلودگی، براده فلزی یا زنگ زدگی روی آن وجود نداشته باشد. در بسیاری از پروژه ها مجریان برق از برس سیمی یا پارچه تمیز برای پاک سازی رزوه ها استفاده میکنند. همچنین لازم است رزوه ها سالم و بدون خوردگی باشند تا اتصال به درستی درگیر شود. آماده سازی صحیح این بخش باعث میشود زانو دور دار گالوانیزه به راحتی روی لوله بسته شود و اتصال محکم و استانداردی در مسیر لوله کشی ایجاد کند.

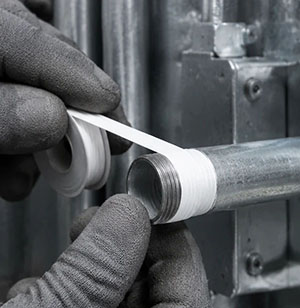

استفاده از نوار تفلون
پس از آماده شدن رزوه های لوله، مرحله بعدی استفاده از نوار تفلون برای افزایش استحکام اتصال است. نوار تفلون با پر کردن فضای میان رزوه ها، از شل شدن اتصال جلوگیری میکند و باعث میشود زانویی بهتر روی لوله قرار بگیرد. هنگام پیچیدن نوار، باید آن را در جهت رزوه ها و به صورت یکنواخت دور لوله قرار داد تا در زمان بستن اتصال باز نشود. معمولاً چند دور نوار برای ایجاد آب بندی و استحکام کافی استفاده میشود. این کار ساده اما مهم باعث میشود اتصال فلزی در برابر لرزش، رطوبت و شرایط محیطی مقاومتر عمل کند و مسیر لوله کشی برق دوام بیشتری داشته باشد.

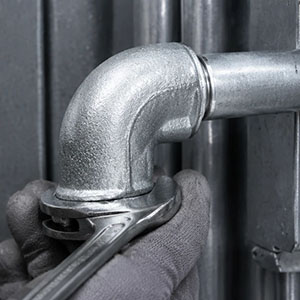

بررسی اتصال نهایی
بعد از نصب زانویی روی لوله، بررسی اتصال نهایی مرحله ای است که نباید نادیده گرفته شود. در این مرحله باید اطمینان حاصل کرد که زانو دور دار کاملاً روی رزوه ها بسته شده و هیچ گونه لقی یا فاصله ای در محل اتصال وجود ندارد. اگر اتصال به درستی سفت نشده باشد، ممکن است در طول زمان شل شود و باعث ایجاد مشکل در مسیر لوله کشی شود. مجریان حرفه ای معمولاً پس از نصب، زاویه زانویی و تراز بودن مسیر لوله را نیز بررسی میکنند تا کابل کشی به شکل روان انجام شود. این کنترل نهایی کمک میکند سیستم لوله کشی برق با ایمنی و دوام بیشتری در پروژه اجرا شود.
نکات مهم هنگام خرید
چند نکته مهم در زمان انتخاب این اتصال رعایت نشود، ممکن است در آینده مشکلاتی در مسیر لوله کشی برق ایجاد شود. کیفیت ساخت، نوع پوشش گالوانیزه، سایز دقیق و استاندارد تولید از مهم ترین مواردی هستند که باید قبل از خرید بررسی شوند. این قطعه نقش مهمی در تغییر جهت لوله و عبور ایمن کابل ها دارد، بنابراین انتخاب یک مدل استاندارد میتواند دوام کل سیستم برق را افزایش دهد. بسیاری از مجریان حرفه ای تأکید میکنند که هنگام خرید، علاوه بر قیمت، باید به کیفیت متریال و دقت ساخت نیز توجه شود. برای مشاوره و کسب اطلاعات با ما در تماس باشید.
| نکته مهم در خرید | توضیح کوتاه | دلیل اهمیت |
|---|---|---|
| کیفیت گالوانیزه | سطح زانو باید پوشش گالوانیزه گرم یکنواخت و بدون پوسته شدن داشته باشد. | جلوگیری از زنگ زدگی و افزایش عمر اتصال در محیط های مرطوب |
| انتخاب سایز مناسب | سایز زانو باید با قطر لوله برق و تعداد کابل های عبوری هماهنگ باشد (مانند PG21، PG29 و …). | عبور راحت کابل ها و جلوگیری از فشار یا آسیب به سیم ها |
| استاندارد تولید | محصول باید با استانداردهای تولید اتصالات لوله برق ساخته شده و رزوه ها دقیق و منظم باشند. | نصب آسان، اتصال محکم و کاهش احتمال نشتی یا شل شدن اتصال |
آیا زانویی دور دار گالوانیزه گرم برای محیط های بیرونی مناسب است؟
بله. به دلیل پوشش گالوانیزه گرم، این نوع زانویی مقاومت بالایی در برابر رطوبت، باران و شرایط جوی دارد و میتواند در فضاهای بیرونی مانند محوطه های صنعتی، پارکینگ ها یا تأسیسات روباز مورد استفاده قرار بگیرد.
تفاوت زانو دور دار با خم دستی لوله برق چیست؟
خم دستی معمولاً با دستگاه خم کن روی خود لوله ایجاد میشود، اما زانو دور دار یک قطعه اتصال آماده است که زاویه دقیق و استاندارد دارد. استفاده از آن باعث میشود مسیر لوله کشی منظم تر و نصب سریع تر انجام شود.
آیا امکان باز کردن و تعویضاین نوع اتصال در سیستم لوله کشی وجود دارد؟
بله. به دلیل وجود رزوه در دو طرف اتصال، در صورت نیاز میتوان آن را از مسیر لوله باز کرد و با قطعه جدید جایگزین نمود. این ویژگی تعمیر و نگهداری سیستم را آسانتر میکند.
استفاده از این نوع زانویی در مسیرهای طولانی کابل کشی توصیه میشود؟
در مسیرهای طولانی که چندین تغییر جهت وجود دارد، استفاده از زانویی استاندارد کمک میکند کابل ها بدون کشیدگی و فشار حرکت کنند و عملیات کابل کشی نیز راحت تر انجام شود.
زانو دور دار گالوانیزه برای عبور کابل های فشار قوی مناسب است؟
در بسیاری از پروژه های صنعتی میتوان از آن برای مسیر لوله های محافظ کابل های فشار قوی استفاده کرد، البته باید سایز مناسب لوله و ظرفیت کابل ها در طراحی سیستم در نظر گرفته شود.
هنگام نگهداری این اتصالات در انبار چه نکاتی باید رعایت شود؟
بهتر است زانوهای گالوانیزه در محیط خشک و دور از رطوبت شدید نگهداری شوند و از تماس مستقیم با مواد شیمیایی خورنده جلوگیری شود تا کیفیت پوشش محافظ آن ها حفظ گردد.
