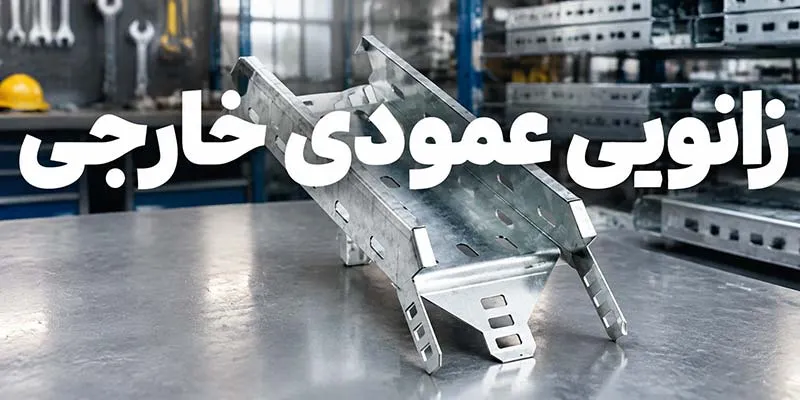

زانویی عمودی خارجی

زانویی عمودی خارجی یکی از اتصالات کلیدی در تاسیسات سینی کابل است که وظیفه هدایت استاندارد خطوط برق به سمت پایین یا تغییر تراز ارتفاعی در زوایای ۴۵ و ۹۰ درجه را بدون افت شعاع خمش هادی‌ها بر عهده دارد. در این قطعه مهندسی، بستر سینی در بخش بیرونی چرخش قرار می‌گیرد؛ ساختاری که نه تنها خطر سایش و پارگی روکش کابل‌ها در شیب‌های تند را به صفر می‌رساند، بلکه با گردش آزاد هوا مانع از تجمیع حرارت ناشی از بار الکتریکی می‌شود. استفاده از ورق‌های گالوانیزه فابریک یا آبکاری گرم با لبه‌های شش‌خم، مقاومت مکانیکی سیستم را در برابر تکانه‌ها و وزن خطوط فشار قوی به‌طور چشمگیری بالا می‌برد.

از نظر اقتصادی، قیمت زانویی عمودی خارجی بسته به عرض دهانه (۱۰ تا ۶۰ سانتی‌متر)، ضخامت ورق (۱ تا ۲ میلی‌متر) و نوع پوشش ضدزنگ، در بازه تقریبی ۲۲۰,۰۰۰ تا ۸۵۰,۰۰۰ تومان قرار دارد که نسخه‌های سفارشی متحرک یا گالوانیزه گرم بالاترین نرخ بازار را دارند.

مفهوم و نقش کلیدی زانویی عمودی خارجی در هدایت کابل‌ها

وقتی مسیر سیم کشی در کارگاه یا مجتمع به بن بست تراز های مختلف می رسد، حفظ سلامت هادی ها اولویت اول است. زانویی عمودی خارجی دقیقاً همان قطعه نجاتی است که اجازه نمی دهد رشته های برق در پیچ و تاب سازه دچار کشیدگی یا تا خوردگی شوند. در پروژه‌های صنعتی و تاسیسات برق ساختمان، زانویی عمودی خارجی نقشی کلیدی در تغییر سطح دارد؛ زیرا بدون ایجاد افت کیفیت در انتقال کابل، جریان هدایت را از شاخه‌های افقی سینی کابل به رایزرهای عمودی متصل می‌کند و پیوستگی شبکه را تضمین می‌سازد.

نحوه تغییر تراز ایمن کابل در لبه دیوار و ستون‌ها

لبه تیز بتن و گوشه های برنده تیر آهن همیشه دشمن روکش سیم ها هستند. این رابط هدایت گر با ایجاد یک قوس حساب شده، هادی ها را از پرتگاه های ساختمانی عبور می دهد. کابل ها به جای سایش با مصالح زبر، روی بستر گالوانیزه صیقلی می نشینند. این انحنای استاندارد باعث می شود خط تغذیه بدون شکستگی به طبقه بالا یا پایین سر بخورد. مجری پروژه با این ترفند، ایمنی مدار را در گذر از موانع تضمین می کند.

تفاوت بنیادین مدل بیرونی با زانوی عمودی داخلی

اشتباه در تشخیص جهت چرخش لبه ها، نقشه کشی کارگاه را به هم می ریزد. در نمونه بیرونی، بستر نگهدارنده رو به فضای آزاد انحنا پیدا می کند و کابل را روی کمر خود می نشاند. اما مدل داخلی کابل ها را در شکم خود جا می دهد و به سمت فرورفتگی کنج هدایت می کند. درک این تمایز موقع سفارش از اتلاف وقت و خرید بست های اشتباه جلوگیری می کند. هر کدام موقعیت خاص خود را روی بدنه ستون ها طلب می کنند.

تماس فوری با مجموعه ی نوسان

دفتر فروش : تهران، لاله زار جنوبی، کوچه باربد، پاساژ سرای لاله زار، پلاک 28 سینی کابل نوسان . 33950647
کارخانه : تهران، اتوبان آزادگان، شهرک آهن مکان

تنوع مدل‌های رایزر سینی کابل بر اساس زاویه و ساختار

نیاز معماران در هر گوشه سازه متفاوت است و قطعات فلزی هم باید با این الگو هماهنگ شوند. رایزر های قائم با شیب های متنوع ساخته می شوند تا کمترین افت انرژی رخ دهد. هرچه چرخش سیم ها ملایم تر باشد، طول عمر غلاف عایق بیشتر می شود. انتخاب درست میان مدل های صلب یا متحرک، سرعت تیم اجرایی را در سقف های شلوغ چند برابر می کند. این تنوع ساختاری دست مهندس طراح را در پیچیده ترین پلن ها باز می گذارد.

مقایسه مدل‌های ثابت ۹۰ و ۴۵ درجه با نمونه‌های قابل تنظیم

قوس های قائمه نود درجه برای گردش های تند در تقاطع طبقات بی نظیر هستند. مدل های چهل و پنج درجه اما افت کابل را ملایم تر می کنند و برای خطوط فشار قوی گزینه بهتری هستند. وقتی شیب سقف یا شیار دیوار نامتعارف است، نمونه های مدرج متحرک به میدان می آیند. پس از فرود کابل‌ها توسط رایزر و در نقاطی که انشعاب‌های فرعی به تابلوهای کنترل یا موتورها هدایت می‌شوند، معمولاً خروجی‌ها از طریق بوشن و متعلقات به شاخه‌های لوله فولادی برق متصل می‌شوند تا ایمنی مکانیکی مدار در فواصل کوتاه نیز حفظ گردد.

برتری فنی طراحی شش خم نسبت به ساختار دو خم در مهار وزن

لبه های برگشته ورق فقط برای زیبایی نیستند؛ آنها ستون فقرات قطعه به شمار می روند. نمونه های شش خم مقاومت خمشی بالاتری در برابر سنگینی رشته های ضخیم دارند. این فرم دهی خاص، تیزی لبه ورق را به سمت بیرون هدایت می کند تا به عایق هادی ها آسیبی نرسد. ورق های دو خم برای مصارف سبک تر و فاصله های کوتاه مناسب هستند. اما در بارهای ترافیکی سنگین شبکه، استحکام بی چون و چرای شش خم برنده نهایی میدان است.

ویژه : استعلام قیمت روز انواع نردبان کابل

عوامل مؤثر بر قیمت و راهنمای خرید زانویی عمودی خارجی

برآورد هزینه‌ها بر پایه تغییرات بهای ورق سیاه، شمش روی و کارمزد نورد در بازار آهن و تاسیسات برق صنعتی است. برای پروژه‌های مختلف، مقایسه ابعاد استاندارد با نوع پوشش، دید دقیق‌تری برای مدیریت بودجه اجرایی فراهم می‌کند. قیمت‌ها به ازای هر قطعه به همراه متعلقات پایه محاسبه شده‌اند و با تغییرات روزانه بورس فلزات، ممکن است نیاز به استعلام نهایی پیش از فاکتور رسمی داشته باشند پس با کارشناسان بخش فروش ما در ارتباط باشید.

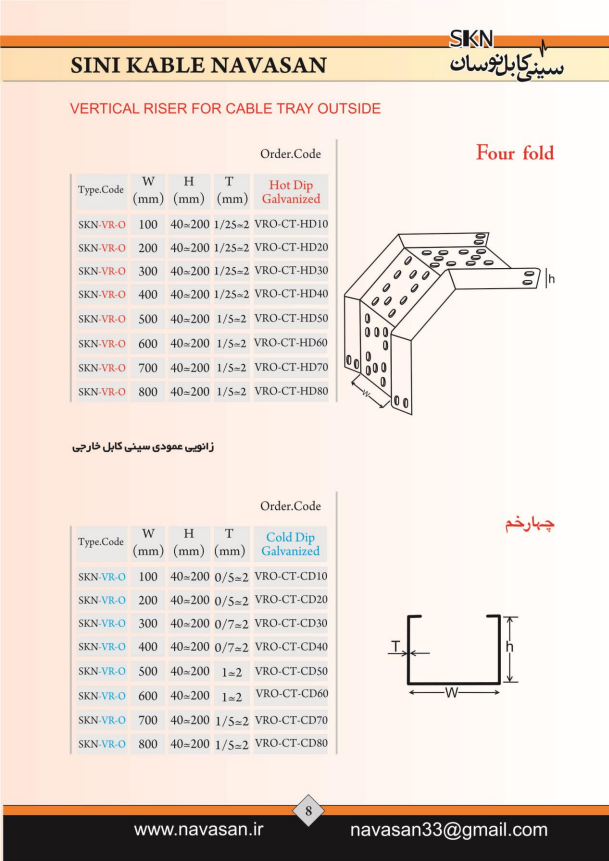

متریال مصرفی و مشخصات فیزیکی ورق مقاوم

مقاومت مکانیکی و ثبات اسکلت سینی بدون استفاده از آلیاژ فولادی مرغوب توهمی بیش نیست. ورقی که برای این اتصالات شکل داده می شود باید تحمل کشش و پانچ های پیاپی را داشته باشد. ضخامت های معمول بین یک تا دو میلی متر متغیر هستند و با توجه به بار کابل گذاری تعیین می شوند. ورق بی کیفیت در گذر زمان تاب برمی دارد و اتصالات را لق می کند. فلز پایه باید استحکام لازم را برای سال ها کارکرد بی نقص فراهم کند.

“Vertical Outside Bends (VO) are fittings used to change direction of cable tray runs to a different elevation, transitioning downward from horizontal to vertical runs while maintaining the cable bend radius.”

ترجمه:

«زانویی‌های عمودی خارجی (VO) اتصالاتی هستند که جهت تغییر ارتفاع مسیر سینی کابل و هدایت رو به پایین آن از خطوط افقی به عمودی به کار می‌روند، در حالی که حداقل شعاع خمش مجاز کابل را کاملاً حفظ می‌کنند.»

منبع: Eaton B-Line

کارایی گالوانیزه گرم عمقی در مقایسه با ورق فابریک سرد

حمام مذاب روی، زرهی نفوذ ناپذیر در برابر شرجی و بخارات خورنده صنعتی می سازد. زانوی تولید شده با پوشش گرم عمقی سال ها زیر باران یا اسید های معلق آخ نمی گوید. در طرف دیگر، ورق فابریک سرد ظاهری تمیز و قیمتی اقتصادی دارد که برای پارکینگ ها و فضاهای مسقف خشک عالی است. انتخاب اشتباه میان این دو، هزینه تعویض زودهنگام را روی دست کارفرما می گذارد. آب و هوای محیط همیشه تعیین کننده جنس پوشش فلز است.

تهویه حرارتی و مزیت پانچ‌های بدنه برای کابل‌های پربار

عبور جریان آمپر بالا ذاتاً سیم ها را داغ می کند و این حرارت باید راهی برای فرار داشته باشد. سوراخ های منظم روی بدنه رایزر شبیه پنجره هایی برای دم و بازدم عمل می کنند. جریان هوای همرفتی از میان این منافذ عبور می کند و مانع پختگی روکش پی وی سی می شود. این پانچ ها وزن نهایی قطعه را هم کاهش می دهند بدون آنکه استقامت بدنه افت کند. مدیریت دما در تأسیسات یعنی پیشگیری از جرقه و آتش سوزی.

مزایا و محدودیت‌های کاربردی در مسیرهای ناهموار

پیاده سازی خطوط کابل کشی در سازه های چند سطحی با پستی و بلندی های نامتعارف، همواره مهندسان را میان چالش حفظ انحنای استاندارد و کمبود فضا قرار می دهد. این اتصالات گرچه هدایت ایمن هادی ها را بر فراز موانع تضمین می کنند، اما به کارگیری آنها در کنج های تنگ و متراکم نیازمند محاسبات دقیق مکانیکی است.

ویژه : پریز کف خواب استیل یا آلومینیوم؟ بررسی دوام و کاربرد

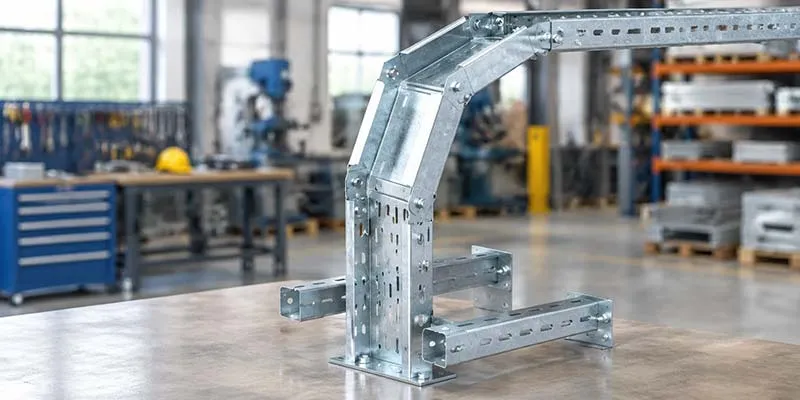

استانداردهای نصب و اتصالات ایمن برای ماندگاری طولانی

طول عمر خطوط انتقال نیرو در گرو رعایت دقیق قواعد مهاربندی است؛ وگرنه سنگینی کابل ها کل سامانه را به پایین می کشد. نصب زانویی عمودی در نقاط تغییر تراز نیازمند محاسبات بارهای استاتیکی و دینامیکی است تا هیچ لرزشی موجب گسستگی نشود. برای جلوگیری از نشست گردوغبار صنعتی، رطوبت محیطی یا خطرات مکانیکی در نقاط تغییر ارتفاع، نصب مناسب درب سینی کابل بر روی شاخه‌ها و زانویی‌ها به عنوان یک لایه حفاظتی تکمیلی توصیه می‌شود تا طول عمر عایق هادی‌ها به حداکثر برسد.

اصول مهاربندی با براکت‌های دیواری و ساپورت‌های سقفی

نقطه گردش عمودی کابل دقیقاً جایی است که نیروی گرانش بیشترین تمرکز را روی سازه اعمال می کند. مهاربندی صحیح با ساپورت های سقفی چند سانتیمتر قبل و بعد از انحنا، بار اضافی را از روی بدنه زانو برمی دارد. براکت های دیواری محکم نیز مانع از لق زدن و کمانش سیستم تحت تکانه های شدید می شوند. فاصله گذاری این پایه‌ها باید متناسب با وزن کلی رشته های هادی و عرض بستر طراحی شود. استقرار پایدار نگهدارنده ها، ضامن بقای تاسیسات در زلزله یا نشست ساختمان است.

انتخاب پیچ کله‌قارچی مناسب برای جلوگیری از آسیب به عایق کابل

یک سرپیچ تیز و ناهموار درون محفظه سینی می تواند با خراشیدن روکش سیم، فاجعه آتش سوزی به بار بیاورد. پیچ های کله قارچی با سطح گنبدی کاملاً صیقلی خود این خطر را به صفر می رسانند؛ زیرا نشیمنگاه نرمی برای عبور هادی ها می سازند. رزوه و مهره این یراق آلات بیرون از بدنه قرار می گیرند تا هیچ برجستگی برنده ای با رشته ها تماس نداشته باشد. پوشش گالوانیزه این پیچ ها نیز مانع از زنگ زدگی و گیرپاژ در بازبینی های سالانه می شود. جزئیات به ظاهر کوچک، امنیت شبکه را می سازند.
