زانویی افقی سینی کابل قطعه‌ای فلزی یا پوشش‌دار است که مسیر کابل‌ها را در صفحه افقی تغییر می‌دهد و مثل یک چهارراه کنترل‌شده برای سیم‌ها عمل می‌کند. این قطعه از خم‌خوردگی و فشار ناخواسته روی کابل‌ها جلوگیری می‌کند، عمر عایق را افزایش می‌دهد و دسترسی برای سرویس و نگهداری را ساده‌تر می‌سازد. در پروژه‌های صنعتی، ساختمانی و دیتاسنترها، زانویی افقی نقش کلیدی در ایمنی و کارایی سیستم دارد چون از سایش و ایجاد نقاط داغ جلوگیری کرده و توزیع بار مکانیکی را یکنواخت می‌کند. انتخاب جنس و طراحی مناسب گالوانیزه سرد یا گرم، استیل یا آلومینیوم باید با توجه به محیط نصب، مقاومت در برابر خوردگی و بودجه انجام شود. گرماگالوانیزه دوام بیشتر اما هزینه بالاتری دارد، گالوانیزه سرد اقتصادی‌تر است و استیل برای محیط‌های خورنده توصیه می‌شود. قیمت متاثر از عرض، ضخامت ورق، پوشش و روش ساخت است و خرید عمده معمولاً تخفیف دارد. در مجموع، سرمایه‌گذاری در زانوی باکیفیت اغلب منجر به کاهش هزینه‌های نگهداری و افزایش ایمنی و پایداری شبکه کابل‌کشی می‌شود.

زانویی افقی به زبان ساده

زانوی سینی کابل در ساده‌ترین تعریف، یک زاویه‌دهندهٔ کنترل‌شده برای سینی کابل است که مسیر کابل‌ها را بدون پیچ‌خوردگی هدایت می‌کند؛ این قطعه مانند یک چهارراه کوچک برای کابل‌ها عمل می‌کند و باعث می‌شود سیم‌ها مرتب و قابل دسترس بمانند. با استفاده از زانو، کابل‌ها کمتر تحت تنش مکانیکی قرار می‌گیرند و خطر آسیب به هادی یا عایق کاهش می‌یابد. انواع مختلفی از زانو وجود دارد که براساس زاویه و عرض سینی انتخاب می‌شوند تا با نیاز پروژه مطابقت داشته باشند. نصب صحیح و انتخاب جنس مناسب (گالوانیزه، استیل، آلومینیوم) تأثیر مستقیم بر عملکرد و طول عمر سیستم دارد. به عبارت دیگر، زانوی سینی کابل هم نظم ایجاد می‌کند و هم محافظت؛ ترکیبی که در هر سیستم کابل‌کشی حرفه‌ای ضروری است. استفاده از آن هزینه‌های نگهداری و زمان تعمیر را به‌طور محسوس کاهش می‌دهد.

اهمیت استفاده از زانویی در مسیرهای کابل‌کشی

اهمیت زانوی سینی کابل در این است که از ایجاد نقاط تنش و سایش بر کابل‌ها جلوگیری کرده و جریان هوا و دسترسی برای بازرسی را تسهیل می‌کند؛ این مسائل به‌طور مستقیم بر ایمنی و عملکرد طولانی‌مدت شبکه تأثیر دارند. بدون زانو، کابل‌ها در محل‌های خمیده با فشار بیش از حد مواجه شده که می‌تواند منجر به شکست عایق، اتصال کوتاه یا کاهش ظرفیت حمل جریان شود. در پروژه‌های بزرگ، استفاده از زانو نظم، زیبایی و ترتیب مسیرهای کابل را نیز بهبود می‌بخشد و زمان نصب و نگهداری را کاهش می‌دهد. همچنین زانوها به توزیع یکنواخت بار مکانیکی کمک می‌کنند و خطر خرابی موضعی را کم می‌کنند. از منظر هزینه‌ای، سرمایه‌گذاری در زانوهای باکیفیت معمولاً به کاهش هزینه‌های تعمیر و تعویض کابل منتهی می‌شود. بنابراین در طراحی و اجرای شبکه‌های برق و دیتا، استفاده از زانو یک اقدام ضروری و اقتصادی است.

ویژه : ارتباط با ما و مشاوره رایگان خرید

قیمت انواع زانویی در بازار

قیمت زانوی سینی کابل بسته به جنس، ضخامت ورق، پوشش حفاظتی و ابعاد متغیر است و نوسانات بازار فولاد و ارز می‌تواند تأثیر قابل‌توجهی روی قیمت نهایی داشته باشد؛ علاوه بر این، هزینه‌های تولید مثل جوش‌کاری، خمکاری و پوشش‌دهی نیز در قیمت تمام‌شده نقش دارند. سفارش‌های سفارشی یا ابعاد غیرمتعارف معمولاً قیمت بالاتری دارند در حالی که خرید عمده قیمت واحد را کاهش می‌دهد؛ به‌عنوان مثال قیمت نمونه‌ها از حدود 150,000 تومان برای زانوی کوچک گالوانیزه سرد تا بیش از 8,000,000 تومان برای زانوی استیل بزرگ متغیر است. برای پروژه‌های بلندمدت، توجه به هزینه نگهداری و طول عمر مفید زانو (مثلاً گرم‌گالوانیزه یا استیل) می‌تواند انتخاب اقتصادی‌تری از نگاه کل دوره بهره‌برداری باشد. مقایسه قیمت بین تامین‌کنندگان و بررسی تضمین کیفیت و استانداردها قبل از خرید باعث جلوگیری از هزینه‌های پنهان می‌شود. پیشنهاد می‌شود پیش از خرید، استعلام قیمت همراه با مشخصات فنی کامل گرفته و قیمت‌ها را به‌روز کنید تا انتخابی بهینه و اقتصادی داشته باشید.

ویژه : لیست قیمت نردبان کابل

محدوده قیمت بر اساس سایز و متریال

قیمت زانوها بر اساس عرض سینی (مثلاً 50، 100، 200، 300 میلی‌متر و بالاتر) و متریال (گالوانیزه سرد، گرم، استیل یا آلومینیوم) متفاوت است؛ هرچه عرض و ضخامت بیشتر باشد و جنس مقاوم‌تر انتخاب شود، قیمت واحد بالا می‌رود. حدود قیمت نمونه (تومان):

• زانوی کوچک گالوانیزه سرد (عرض ≤100 mm): 150,000 — 350,000 تومان.
• زانوی متوسط گالوانیزه گرم یا آلومینیوم (عرض 150–300 mm): 400,000 — 1,200,000 تومان.
• زانوی بزرگ استیل ضدزنگ (عرض ≥300 mm): 1,500,000 — 8,000,000+ تومان.

قیمت‌ها همچنین با توجه به پیچیدگی تولید (زاویه‌های ویژه، تقویت داخل، پوشش‌های اضافی) تغییر می‌کنند؛ برای تخمین دقیق، باید مشخصات کامل (عرض، ارتفاع، ضخامت، پوشش) را به تامین‌کننده ارائه دهید تا پیشنهاد قیمت دقیق دریافت شود. هنگام برآورد هزینه پروژه، هزینه نصب و اتصالات را نیز به قیمت قطعات اضافه کنید زیرا می‌توانند سهم قابل‌توجهی از هزینه کل داشته باشند.

ویژه : لیست قیمت درب سینی کابل

مقایسه قیمت برندهای مختلف

برندهای شناخته‌شده معمولاً قیمت بالاتری دارند چون کیفیت مواد، کنترل کیفی و خدمات پس از فروش قوی‌تری ارائه می‌دهند؛ به‌عنوان نمونه، زانوی استیل وارداتی برای سایز متوسط ممکن است در بازار ایران 3,000,000 — 10,000,000 تومان قیمت‌گذاری شود در حالی که تولید داخل مشابه استاندارددار در بازه 1,200,000 — 4,500,000 تومان عرضه می‌شود. تولید داخل اگر استانداردهای لازم را داشته باشد می‌تواند گزینه اقتصادی‌تر با هزینه حمل کمتر و دسترسی سریع‌تر به قطعات یدکی باشد. واردات برندهای خارجی ممکن است کیفیت بالاتری ارائه کند اما هزینه‌های گمرک، حمل و نرخ ارز را نیز باید حساب کرد که می‌تواند 20–50% به قیمت پایه اضافه کند. برای انتخاب بین برندها، قیمت را همراه با مشخصات فنی، گواهی‌ها (مثل استانداردهای جوش و پوشش) و تجربه پروژه‌های مشابه مقایسه کنید تا بهترین نسبت قیمت به کیفیت را بیابید.

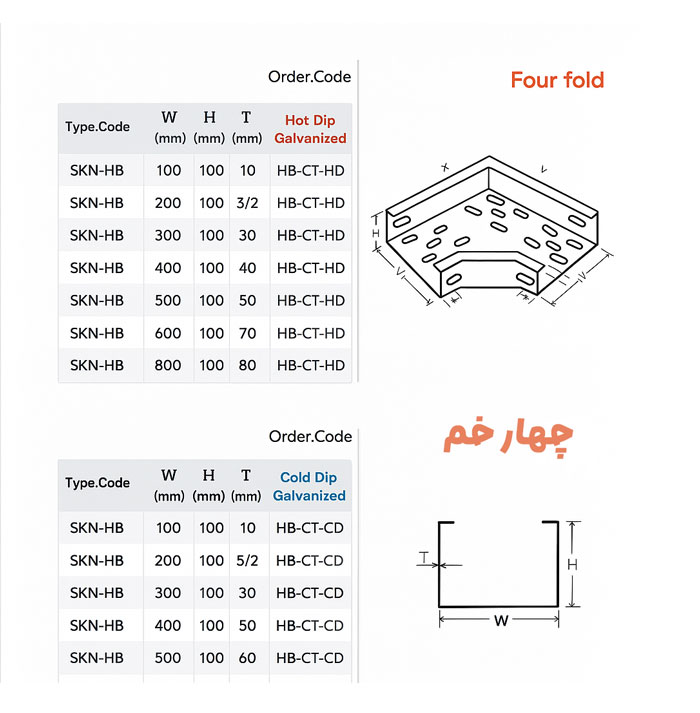

لیست قیمت انواع زانویی 1404

نام محصول	مشخصات فنی	قیمت (تومان)
زانو گالوانیزه ۳۶ گرم	–	۷۵۰,۰۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۳۰ سانت، عمق ۴ سانت، ورق ۱ میل	۴۰۸,۸۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۳۰ سانت، عمق ۵ سانت، ورق ۱.۲۵ میل	۴۹۷,۱۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۴۰ سانت، عمق ۵ سانت، ورق ۱.۲۵ میل	۵۷۷,۸۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۶۰ سانت، عمق ۵ سانت، ورق ۱.۵ میل	۹۲۰,۷۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۸۰ سانت، عمق ۱۰ سانت، ورق ۲ میل	۲,۰۴۲,۰۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۱۰۰ سانت، عمق ۱۰ سانت، ورق ۲ میل	۲,۴۹۷,۳۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۶۰ سانت، عمق ۱۰ سانت، ورق ۲ میل	۱,۴۷۷,۰۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۵۰ سانت، عمق ۵ سانت، ورق ۱.۵ میل	۶۵۷,۲۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۲۰ سانت، عمق ۴ سانت، ورق ۱ میل	۲۸۵,۲۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۸ سانت، عمق ۴ سانت، ورق ۰.۹ میل	۱۹۴,۴۰۰

نام محصول	مشخصات فنی	قیمت (تومان)
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۱۵ سانت، عمق ۴ سانت، ورق ۰.۹ میل	۲۳۹,۷۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۱۰ سانت، عمق ۴ سانت، ورق ۰.۹ میل	۲۱۸,۴۰۰
زانو افقی ۹۰° سینی کابل گالوانیزه سرد	عرض ۶ سانت، عمق ۴ سانت، ورق ۰.۹ میل	۱۸۳,۰۰۰
زانویی ۹۰° سینی کابل گالوانیزه	عرض ۳۰ سانت	۱۱۲,۰۰۰
زانویی ۹۰° سینی کابل گالوانیزه	عرض ۴۰ سانت	۲۸۵,۰۰۰
زانویی ۹۰° سینی کابل گالوانیزه	عرض ۵۰ سانت	۳۴۲,۰۰۰
زانویی ۹۰° سینی کابل گالوانیزه	عرض ۶۰ سانت	۴۶۵,۵۰۰
زانویی ۹۰° سینی کابل گالوانیزه	عرض ۲۰ سانت	۸۴,۰۰۰
زانویی ۹۰° سینی کابل گالوانیزه	عرض ۱۰ سانت	۵۶,۰۰۰
زانویی ۹۰° سینی کابل گالوانیزه	عرض ۵ سانت	۴۴,۸۰۰

عوامل مؤثر بر قیمت‌گذاری زانویی

قیمت‌گذاری زانویی سینی کابل تحت‌تأثیر مجموعه‌ای از عوامل فنی و اقتصادی است که از خواص مکانیکی و کیفیت متریال گرفته تا شرایط بازار را شامل می‌شود. جنس ورق، ضخامت، نوع پوشش ضدخوردگی، استاندارد تولید، برند، روش ساخت (پرس، جوش یا خم سرد) و حتی هزینه حمل‌ونقل، همگی می‌توانند قیمت نهایی را دستخوش تغییر کنند. نوسان نرخ ارز و قیمت فولاد نیز اثر مستقیم دارد، به‌خصوص در مدل‌های استیل یا آلومینیوم که مواد اولیه وابسته به واردات دارند. مثلاً زانویی گالوانیزه گرم ضخیم می‌تواند تا 40٪ گران‌تر از مدل نازک‌تر باشد و در مورد استیل این اختلاف حتی بیشتر است. در پروژه‌های بزرگ، حجم بالای سفارش می‌تواند بخشی از این هزینه را جبران کند، اما در سفارش‌های تکی و فوری، معمولاً قیمت واحد بالاتر محاسبه می‌شود. آگاهی از این عوامل به خریدار کمک می‌کند قیمت‌های پیشنهادی را منطقی‌تر ارزیابی کند.

ویژه : لیست قیمت انواع سینی کابل

تأثیر وزن، ضخامت ورق و پوشش سطحی در قیمت

وزن و ضخامت ورق رابطه مستقیم با مصرف مواد خام و در نتیجه قیمت دارد؛ برای مثال، افزایش ضخامت از 1 میلی‌متر به 2 میلی‌متر می‌تواند قیمت را به‌طور میانگین بین 30 تا 60 درصد بالا ببرد. پوشش‌های سطحی مثل گالوانیزه گرم معمولاً 15 تا 40 درصد گران‌تر از گالوانیزه سرد تمام می‌شوند، اما مقاومت بالاتری در برابر خوردگی دارند و هزینه نگهداری طولانی‌مدت را کاهش می‌دهند. در مدل‌های استیل ضدزنگ، کیفیت و گرید فولاد (304 یا 316) نیز تفاوت قیمتی چشمگیری ایجاد می‌کند که می‌تواند از 20٪ تا بیش از دو برابر قیمت مدل پایه باشد. به‌طور تقریبی، اختلاف قیمت بین یک زانویی گالوانیزه سرد نازک و یک زانویی استیل ضخیم می‌تواند از حدود 200,000 تومان تا بالای 8,000,000 تومان برسد.

نقش سفارش‌سازی و حجم خرید در هزینه نهایی

سفارش‌سازی مثل تولید زاویه‌های خاص، ابعاد غیرمعمول یا استفاده از پوشش‌های ویژه (پودری، رنگ اپوکسی) می‌تواند هزینه را 10 تا 50 درصد نسبت به مدل استاندارد افزایش دهد. همچنین سفارش‌های با تعداد کم معمولاً شامل هزینه آماده‌سازی خط تولید، قالب یا ابزار می‌شوند که به قیمت واحد اضافه می‌کند. در مقابل، خرید عمده برای پروژه‌های بزرگ می‌تواند 5 تا 25 درصد تخفیف واحد به همراه داشته باشد، به‌خصوص اگر قرارداد بلندمدت با تولیدکننده بسته شود. برای نمونه، خرید 50 عدد زانویی گالوانیزه گرم استاندارد ممکن است قیمت واحد را از 650,000 تومان به حدود 500,000 تومان برساند. این سیاست‌های قیمت‌گذاری باعث می‌شوند برنامه‌ریزی دقیق سفارش و هماهنگی با تأمین‌کننده نقش مهمی در کاهش هزینه کل پروژه داشته باشد.

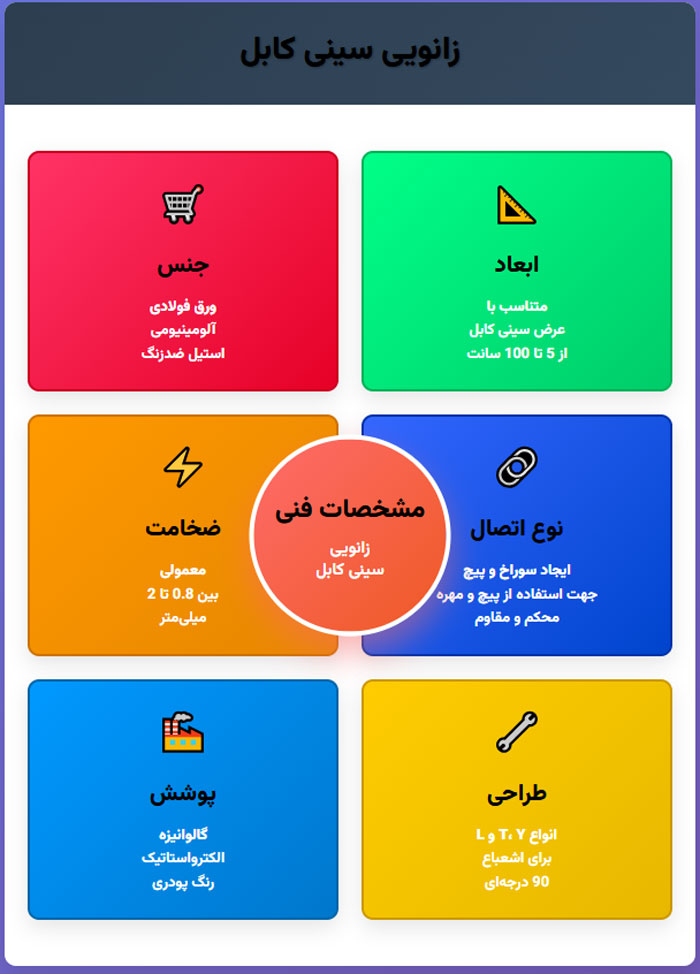

متریال مورد استفاده در زانویی ها

جنس و متریال زانویی سینی کابل مستقیماً روی مقاومت در برابر خوردگی، استحکام مکانیکی و طول عمر سیستم تأثیر می‌گذارد؛ متداول‌ترین انتخاب‌ها شامل گالوانیزه، استیل ضدزنگ و آلومینیوم هستند که هر یک در شرایط محیطی و نیازهای پروژه مزایا و معایبی دارند. گالوانیزه اقتصادی و مناسب برای محیط‌های داخلی یا با خوردگی متوسط است، استیل مناسب مناطق خورنده و صنعتی سنگین است و آلومینیوم برای مواردی که وزن اهمیت دارد یا نیاز به هدایت حرارت بهتر دارند کاربرد دارد. ضخامت ورق، نوع پوشش و کیفیت جوش‌کاری در کارایی نهایی زانویی نقش دارند و باید مطابق استانداردها انتخاب شوند. انتخاب متریال صحیح باعث کاهش نیاز به نگهداری و جلوگیری از هزینه‌های تعویض زودهنگام می‌شود. در پروژه‌های حساس، مشاوره با سازنده و بررسی شرایط محیطی (رطوبت، مواد شیمیایی، دما) ضروری است تا جنس مناسب تعیین شود.

مقاله مرتبط با سینی کابل :

متن انگلیسی(Cable trays can be used both indoors and out. For outdoor use the trays must have extra protection,)ترجمه فارسی(سینی‌های کابل را می‌توان هم در داخل و هم در خارج از ساختمان استفاده کرد. برای استفاده در فضای باز، سینی‌ها باید دارای محافظت بیشتری باشند.)

منبع :snaketray

زانویی گالوانیزه ، استیل و آلومینیومی

زانویی گالوانیزه معمولاً از ورق فولادی با پوشش روی ساخته شده و گزینه‌ای مقرون‌به‌صرفه برای محیط‌های کم‌تا‌متوسط خورندگی است، در حالی که زانوی استیل ضدزنگ (مثل 304 یا 316) مقاومت بالا در برابر زنگ‌ زدگی و مواد شیمیایی دارد و برای صنایع دریایی و شیمیایی پیشنهاد می‌شود. زانوی آلومینیومی سبک و ضدخوردگی طبیعی بوده و برای نصب‌هایی که بار مرده و حمل‌ونقل اهمیت دارد مناسب است؛ هر سه جنس امکان تولید در زوایا و ابعاد مختلف را دارند و بسته به نیاز پروژه انتخاب می‌شوند. تفاوت قیمت و دوام این متریال باید در تصمیم‌گیری لحاظ شود تا تعادل بین هزینه اولیه و هزینه‌های نگهداری بلندمدت برقرار گردد. توجه به استانداردهای تولید و کیفیت پوشش‌ها (گالوانیزه گرم/سرد یا پرداخت استیل) تضمین‌کننده عملکرد مطلوب خواهد بود.

تفاوت متریال گرم‌گالوانیزه و سردگالوانیزه

گرم‌گالوانیزه با غوطه‌وری کامل قطعه در مذاب روی پوشش ضخیم و یکنواختی ایجاد می‌کند که مقاومت بسیار بالاتری در برابر خوردگی نسبت به گالوانیزه سرد دارد؛ این روش برای محیط‌های بیرونی یا صنعتی با ریسک خوردگی بالا توصیه می‌شود. گالوانیزه سرد (یا پوشش روی الکترولیتی) لایه نازک‌تری ایجاد می‌کند و برای مصارف داخلی یا شرایط با خوردگی کمتر مناسب و ارزان‌تر است. از نظر عمر مفید، گرم‌گالوانیزه معمولاً طولانی‌تر است ولی هزینه اولیه بالاتری دارد؛ انتخاب بین این دو باید بر اساس شرایط محیطی، بودجه و نیاز به تعمیرات در آینده صورت گیرد. همچنین گرم‌گالوانیزه معمولاً تغییرات ابعادی ناچیزی ایجاد می‌کند که در قطعات با اندازه‌گیری دقیق باید لحاظ شود. در پروژه‌های حساس به خوردگی، سرمایه‌گذاری در گرم‌گالوانیزه اغلب مقرون‌به‌صرفه‌تر از تعمیرات مکرر خواهد بود.

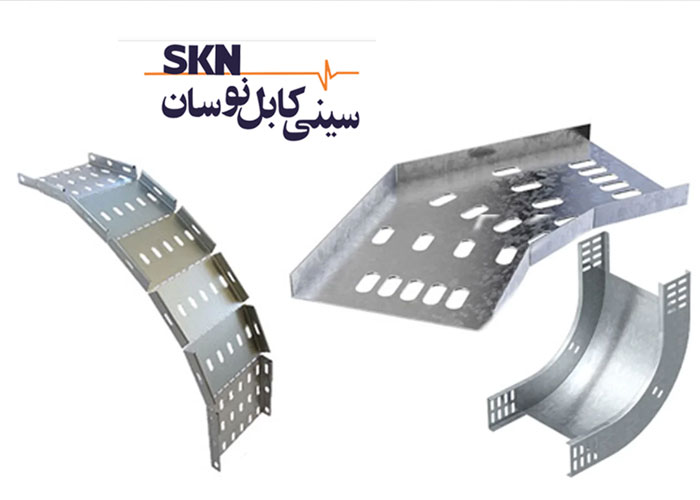

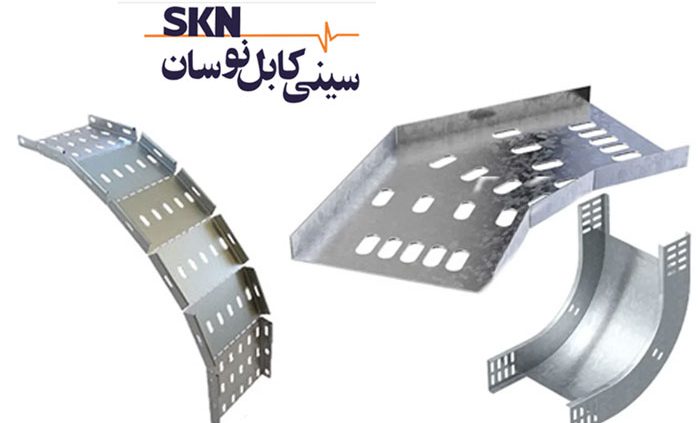

انواع زانویی سینی بر اساس زاویه و طراحی

زانویی سینی کابل در زوایا و طراحی‌های مختلف تولید می‌شود تا امکان تغییر مسیر کابل‌ها بدون ایجاد فشار یا آسیب فراهم شود. متداول‌ترین زوایا شامل 45 و 90 درجه هستند، اما در پروژه‌های خاص، زانوهای با زاویه خاص یا طراحی ویژه نیز ساخته می‌شوند. این قطعات می‌توانند به شکل افقی، عمودی یا ترکیبی طراحی شوند تا مسیر کابل‌ها را مطابق با محدودیت‌ها و نیازهای پروژه هدایت کنند. استفاده صحیح از این تنوع طراحی، علاوه بر نظم‌دهی بهتر کابل‌کشی، طول عمر کابل‌ها را افزایش داده و کار نصب را آسان‌تر می‌کند. برخی مدل‌ها نیز دارای شعاع خم بلند هستند که کشش روی کابل را کاهش می‌دهد.

ویژه : مقاله مرتبط با تراکینگ سینی کابل

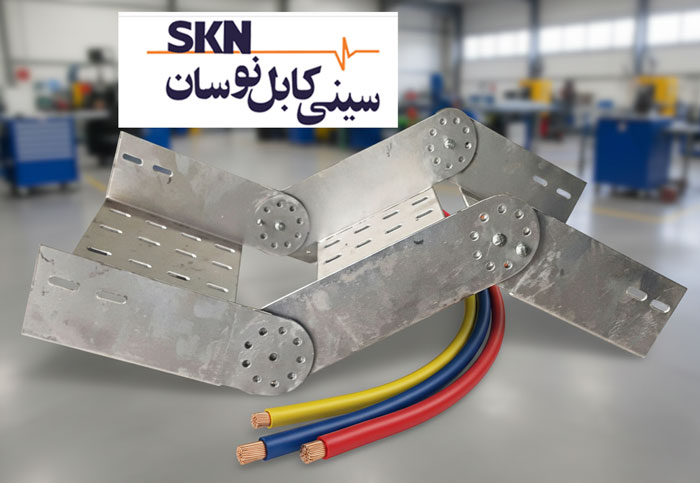

زانویی افقی، عمودی و ترکیبی

زانویی افقی برای تغییر مسیر کابل‌ها در یک صفحه هم‌سطح به‌کار می‌رود و بیشترین استفاده را در مسیرهای سقفی یا زمینی دارد. زانویی عمودی (صعودی یا نزولی) کابل‌ها را به بالا یا پایین هدایت می‌کند و معمولاً در عبور بین طبقات یا غلبه بر موانع مسیر کاربرد دارد. زانویی ترکیبی یا چندجهته می‌تواند مسیر کابل را هم‌زمان در دو صفحه افقی و عمودی تغییر دهد که در مسیرهای پیچیده یا فضاهای محدود بسیار کارآمد است. این سه گروه اصلی، پایه طراحی مسیرهای استاندارد و سفارشی کابل‌کشی هستند.

کاربرد هرزانویی در پروژه‌های مختلف

زانویی افقی بیشتر در کارخانه‌ها، سالن‌های صنعتی و محیط‌هایی که مسیر کابل صاف و خطی است استفاده می‌شود. زانویی عمودی معمولاً در ساختمان‌های چند طبقه، پلنت‌های صنعتی یا سازه‌هایی که تغییر ارتفاع پیوسته دارند، کاربرد دارد. زانویی ترکیبی در فضاهای کوچک یا مسیرهای با محدودیت زیاد مانند مراکز داده، سازه‌های دریایی و کشتی‌سازی بسیار مفید است. انتخاب درست نوع زانو بر اساس نقشه و شرایط، باعث بهینه‌سازی نصب، کاهش نیاز به اتصالات اضافی و بهبود ایمنی مسیر کابل‌کشی می‌شود
