معرفی و عملکرد سینی کابل چهار خم در تاسیسات
وقتی صحبت از شریان های حیاتی در ساختمان های بزرگ و صنعتی می شود، مدیریت صحیح سیم ها حرف اول را می زند. سینی کابل چهار خم دقیقا همان قهرمان خاموش است که نظم و دوام را به پروژه ها هدیه می دهد. این تجهیزات فلزی با طراحی مهندسی شده خود، مسیر عبور جریان برق را هموار می کنند. عملکرد اصلی این داکت های صنعتی، محافظت فیزیکی از کابل ها در برابر آسیب های محیطی و تنش های مکانیکی است. با انتخاب درست این مسیرهای هدایت، طول عمر شبکه های برق رسانی به شکل چشم گیری افزایش پیدا می کند.
نقش کلیدی در ایمنی سیستم های برق رسانی
تامین امنیت در پروژه های عمرانی شوخی بردار نیست. کوچک ترین نقص در زیرساخت های انتقال انرژی می تواند خسارت های جبران ناپذیری به بار بیاورد. این مسیرهای فلزی استاندارد، با ایجاد یک بستر امن و عایق، از روی هم افتادگی و گره خوردن سیم ها جلوگیری می کنند. همین نظم دهی ساده، خطر اتصالی و آتش سوزی را به حداقل ممکن می رساند. علاوه بر این، لبه های محافظ و ساختار یکپارچه آن ها، مانع از بریدگی روکش کابل ها در طول زمان می شود. در واقع شما با یک انتخاب درست، ایمنی کل مجموعه را بیمه می کنید.
مکانیزم طراحی لبه ها برای تحمل بار سنگین
راز مقاومت بالای این تجهیزات در ساختار هوشمندانه لبه های آن ها نهفته است. بر خلاف مدل های ساده تر، ایجاد چهار زاویه متوالی در ورق های فولادی باعث می شود تا مقاومت مکانیکی پروفیل به شدت افزایش پیدا کند. این هندسه خاص، مانند یک ستون فقرات قدرتمند عمل می کند و جلوی شکم دادن یا دفرمگی سینی را زیر وزن سنگین کابل ها می گیرد. بنابراین، مهندسان می توانند با خیال راحت حجم بالایی از سیم های قطور صنعتی را در این بستر قرار دهند، بدون این که نگران خم شدن یا افتادگی مسیر انتقال باشند.
تماس فوری با مجموعه ی نوسان
دفتر فروش : تهران، لاله زار جنوبی، کوچه باربد، پاساژ سرای لاله زار، پلاک 28 سینی کابل نوسان . 33950647
کارخانه : تهران، اتوبان آزادگان، شهرک آهن مکان
دستهبندی انواع سینی کابل چهار خم بر اساس پوشش
انتخاب روکش مناسب، ضامن بقا و طول عمر سیستمهای هدایت سیم در پروژههای مختلف است. بسته به میزان رطوبت و مواد شیمیایی موجود در محیط نصب، مهندسان باید از پوششهای محافظ متفاوتی استفاده کنند. این لایه دفاعی، هسته فولادی را در برابر زنگ زدگی و فرسایش ایمن نگه میدارد. در ادامه با دو دستهبندی اصلی این تجهیزات کاربردی بر اساس نوع آبکاری آشنا میشویم تا انتخابی دقیق و متناسب با نیاز پروژه داشته باشیم.
مدلهای گالوانیزه گرم برای محیطهای صنعتی خورنده
وقتی پای محیطهای خشن، پتروشیمیها یا کارخانههای در معرض رطوبت بالا به میان میآید، باید به سراغ مقاومترین گزینهها رفت. در این روش، قطعات فولادی پس از ساخت، داخل حوضچههای مذاب روی با دمای بسیار بالا غوطهور میشوند. این فرآیند باعث ایجاد یک لایه ضخیم و نفوذ ناپذیر روی سطح فلز میشود. استفاده از این مدلها، بهترین راهکار برای جلوگیری از خوردگی عمیق و پوسیدگی در شرایط آب و هوایی سخت و فضاهای باز اسیدی است.
نمونههای فابریک و سرد مناسب فضاهای سرپوشیده
برای پروژههای ساختمانی، مجتمعهای تجاری و فضاهای داخلی که خبری از رطوبت شدید یا مواد شیمیایی نیست، این مدلها انتخابی اقتصادی و کاملا منطقی هستند. در این روش، ورقهای گالوانیزه که از پیش در کارخانه روکش شدهاند، برش خورده و فرم داده میشوند. ظاهر براق و یکدست این نمونهها، جلوه بصری بهتری به تاسیسات روکار میبخشد. وزن سبک تر و قیمت مقرون به صرفه، آنها را به گزینه اول پیمانکاران در شبکههای برق رسانی داخلی تبدیل کرده است.
بررسی قیمت روز سینی کابل چهار خم
برآورد هزینههای زیرساخت همیشه یکی از دغدغههای اصلی مدیران پروژه است. نرخ این تجهیزات هدایتگر به صورت روزانه و بر اساس نوسانات بازار آهن آلات تعیین میشود. فاکتورهای متعددی مانند ضخامت ورق، نوع روکش، ابعاد و البته برند تولید کننده، روی فاکتور نهایی شما تاثیر مستقیم میگذارند. جهت دریافت مشاوره فنی برای انتخاب ضخامت مناسب یا سفارش قطعات اختصاصی، از طریق بخش تماس با ما با کارشناسان پروژه ارتباط بگیرید.

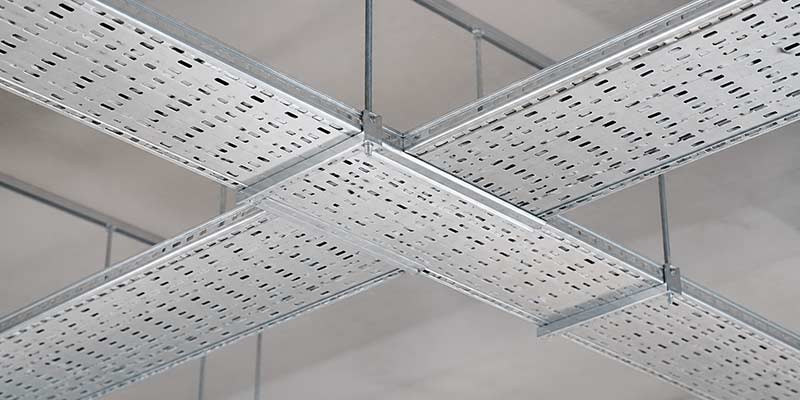

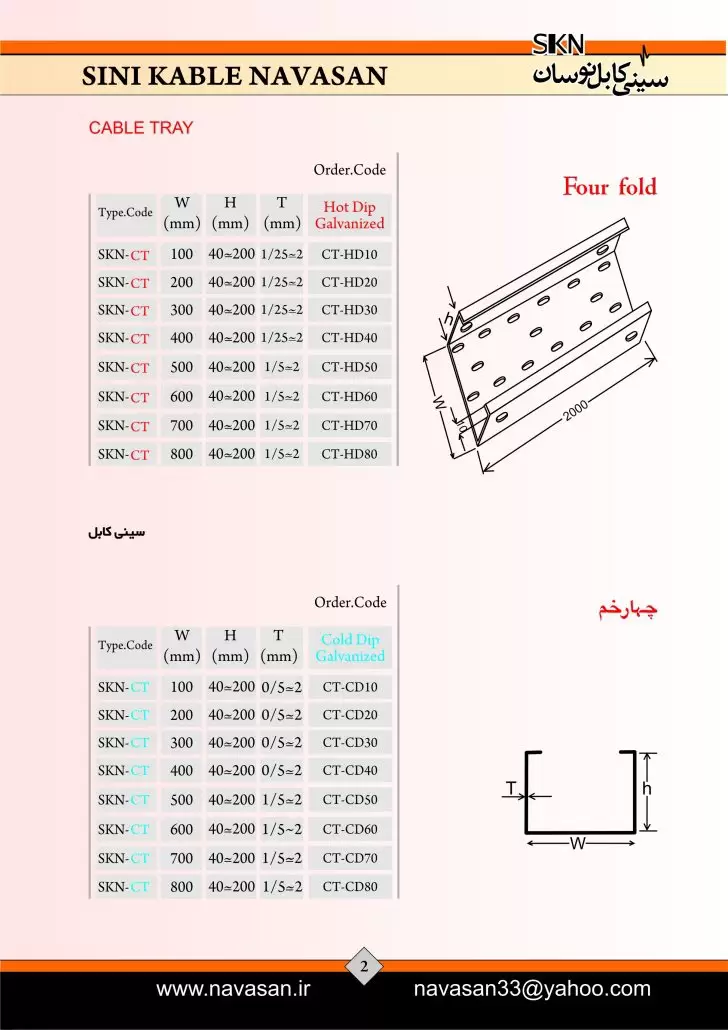

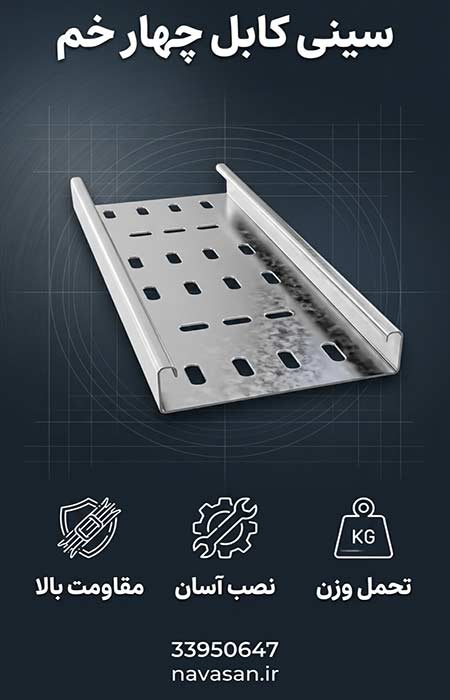

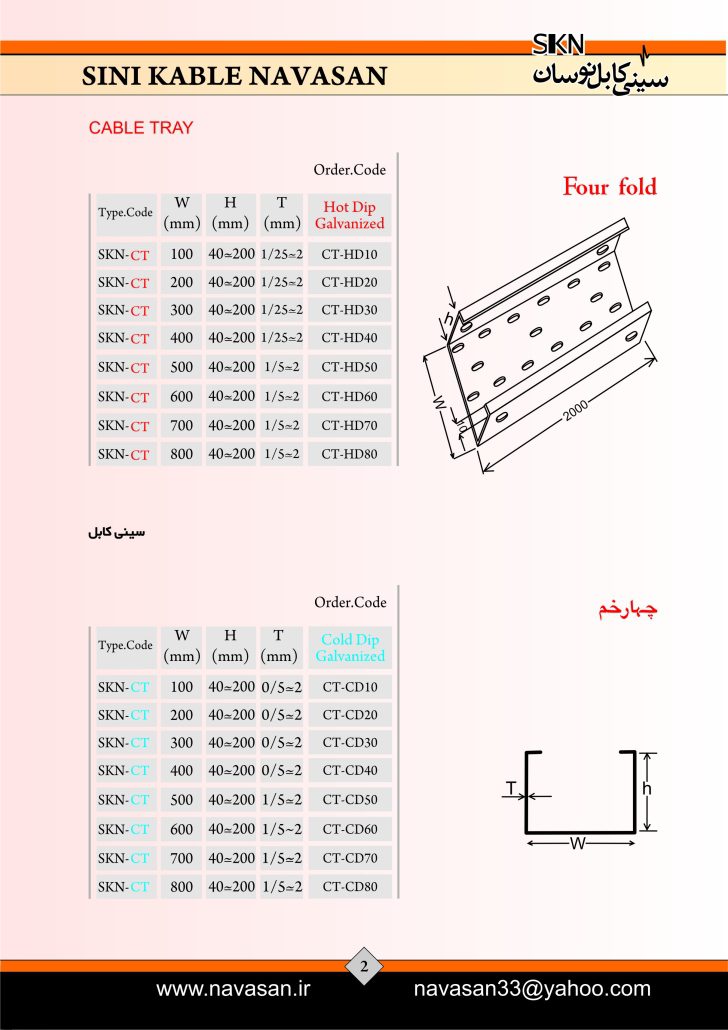

| عرض (سانتیمتر) | ضخامت ورق | نوع آبکاری | قیمت حدودی هر متر (تومان) |
|---|---|---|---|
| ۱۰ | ۱ میلی متر | فابریک (سرد) | ۳۵۰,۰۰۰ تا ۴۲۰,۰۰۰ |
| ۲۰ | ۱.۲۵ میلی متر | فابریک (سرد) | ۵۸۰,۰۰۰ تا ۶۷۰,۰۰۰ |
| ۳۰ | ۱.۵ میلی متر | گرم (عمقی) | ۹۸۰,۰۰۰ تا ۱,۱۵۰,۰۰۰ |
| ۴۰ | ۱.۵ میلی متر | گرم (عمقی) | ۱,۲۵۰,۰۰۰ تا ۱,۴۰۰,۰۰۰ |
| ۵۰ | ۲ میلی متر | گرم (عمقی) | ۱,۸۵۰,۰۰۰ تا ۲,۱۵۰,۰۰۰ |
ویژه : لیست قیمت و مشخصات فنی لوله ی فلکسیبل
مشخصات فنی و استانداردهای تولید محافظهای فلزی کابل
برای اجرای ایمن تاسیسات برق، سینیهای چهار خم بر اساس استانداردهای روز دنیا مانند NEMA و IEC طراحی و ساخته میشوند. این استانداردها تضمین میکنند که محصول نهایی در برابر تنشهای مکانیکی محیط کارگاه مقاوم باشد. روند تولید شامل برش دقیق، پانچکاری منظم و خمکاری با دستگاههای پیشرفته سی ان سی است. رعایت دقیق این مشخصات باعث میشود تا مسیر عبور سیم و کابل کاملا یکپارچه و بدون لبههای برنده باشد که در نتیجه، عمر مفید شبکه توزیع نیرو به شکل قابل توجهی افزایش مییابد.
“Cable trays with return flanges provide a smooth edge to prevent damage to the cable jacket during installation.”
ترجمه:
«سینی های کابل با لبه های برگشته (چهار خم)، سطحی یکپارچه ایجاد می کنند تا از آسیب به روکش کابل در زمان نصب جلوگیری شود.»
منبع: Eaton B-Line
بررسی ضخامت ورقهای فولادی و گالوانیزه
انتخاب ضخامت مناسب ورق تاثیر مستقیمی بر دوام و البته هزینههای تمام شده پروژه دارد. معمولا این سینیها با ضخامتهای بین یک تا دو میلیمتر تولید و به بازار عرضه میشوند. برای فضاهای داخلی با حجم کابلکشی سبک، ورقهای نازکتر کاملا منطقی و پاسخگو هستند. اما در محیطهای صنعتی سنگین که وزن کلافها بالاست، استفاده از ورقهای ضخیمتر با آبکاری گالوانیزه ضروری است تا سازه در طول زمان دچار شکمدهی یا تغییر شکل نشود.
الگوی پانچ و تاثیر آن بر تهویه حرارتی
عبور مداوم جریان از مدارها همواره باعث تولید گرما در سیم و کابل میشود. به همین دلیل، کف بدنه این محافظهای فلزی با الگوهای مهندسی شدهای سوراخکاری یا پانچ میشود. این شیارهای منظم، جریان هوای آزاد را در پیرامون کابلها به گردش در میآورند و نقش یک سیستم خنککننده غیرفعال را ایفا میکنند. تهویه مطلوب از داغ شدن بیش از حد عایقها جلوگیری کرده و خطر افت راندمان یا اتصالی سیستمهای انتقال انرژی را مهار میکند.
ابعاد رایج و تنوع در عرض و ارتفاع
برای پوشش دادن نیازهای گوناگون در پروژههای تجاری و صنعتی، این تجهیزات در اندازههای بسیار متنوعی شکل میگیرند. عرض استاندارد شاخهها معمولا از ده سانتیمتر شروع شده و تا شصت سانتیمتر نیز متغیر است. لبههای کناری هم غالبا با ارتفاع چهار تا ده سانتیمتر ساخته میشوند تا گنجایش کافی را داشته باشند. تکنسینهای برق با توجه به تعداد رشتهها، قطر مقطع آنها و نیاز به توسعه شبکه در آینده، سایز ایدهآل را برای حفظ فاصله مجاز انتخاب میکنند.
تفاوت ساختاری و ظرفیت تحمل بار مدلهای دو خم با چهار خم

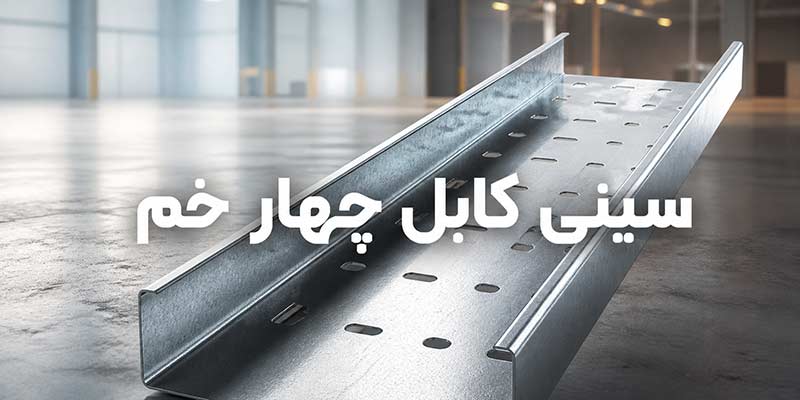

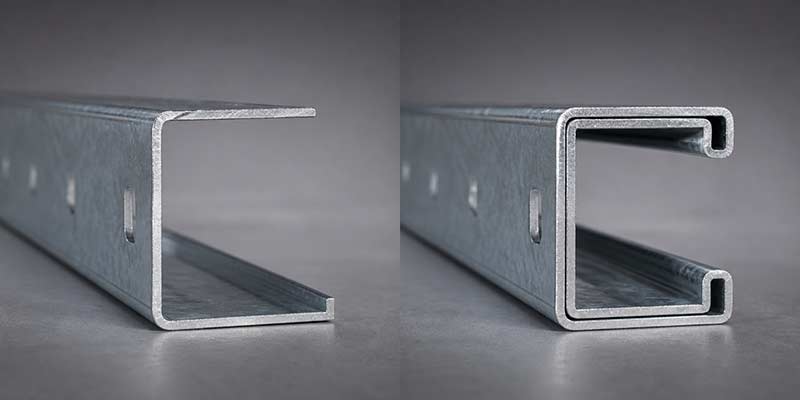

تفاوت کلیدی این دو ساختار دقیقا در هندسه لبههای کناری آنها نهفته است. در نوع دو خم، لبه ورق تنها یک بار زاویه نود درجه میگیرد. اما در طراحی چهار خم، یک لبه برگردان به سمت داخل نیز اضافه میشود. همین تغییر به ظاهر ساده، استحکام فیزیکی و ظرفیت تحمل وزن را به شدت بالا میبرد. لبههای مضاعف در مدلهای چهار خم مانند یک تیرآهن تقویتی عمل کرده و مانع از پیچش پروفیل در برابر وزن سنگین مدارها میشوند. با توجه به نوسانات نرخ ورق و ضخامتهای مختلف گالوانیزه، برای بررسی دقیق متراژ و مشخصات، به صفحه لیست قیمت انواع سینی کابل مراجعه کنید.
کاربردهای اصلی مسیرهای فلزی هدایت کابل
سینیهای چهار خم به دلیل ساختار مستحکم و انعطافپذیری بالا، به عنوان شریان اصلی انتقال نیرو در پروژههای گوناگون شناخته میشوند. این تجهیزات علاوه بر ایجاد نظم در انبوه سیم و کابل، دسترسی تکنسینها برای تعمیر و نگهداری را به شدت آسان میکنند. در فضاهای عمودی یا شرایطی که تراکم حرارتی کابلها بسیار بالا است، معمولاً ترکیب سینی با نردبان کابل بهترین گزینه انتخابی ست.
استفاده در پالایشگاهها و صنایع پتروشیمی
در محیطهای پرخطر مانند پالایشگاهها، مقاومت تاسیسات در برابر خوردگی و گازهای شیمیایی حرف اول را میزند. سینیهای چهار خم با پوشش ضخیم گالوانیزه گرم، بهترین و پایدارترین انتخاب برای این فضاهای صنعتی هستند. لبههای تقویت شده در این مدلها میتوانند وزن بسیار سنگین کابلهای قطور انتقال قدرت را بدون کوچکترین تغییر شکل یا شکمدهی تحمل کنند. همچنین ساختار مستحکم آنها، ایمنی بالایی برای شریانهای حیاتی کارخانه فراهم میکند.
تجهیز زیرساخت شبکهها در مجتمعهای تجاری و پارکینگها
مجتمعهای تجاری مدرن و پارکینگهای طبقاتی نیازمند شبکههای پیچیدهای از سیستمهای روشنایی، دوربینهای نظارتی و اعلام حریق هستند. استفاده از این مسیرهای فلزی باعث میشود تا حجم بالای سیم و کابل به صورت کاملا ایمن و منظم هدایت شود. طراحی چهار خم به دلیل داشتن لبههای نرم و برگردان، از آسیب دیدن روکش عایقها در هنگام کابلکشی جلوگیری کرده و ظاهری آراسته و مهندسی شده به تاسیسات نمایان در سقف پارکینگها میبخشد.
مسیریابی ایمن در مراکز درمانی و بیمارستانها
در مراکز درمانی و کلینیکها، پایداری جریان برق برای تجهیزات حساس پزشکی ارتباط مستقیمی با سلامت و جان بیماران دارد. محافظهای فلزی استاندارد با ایجاد تهویه حرارتی عالی، از داغ شدن مدارها و قطعی ناگهانی برق پیشگیری میکنند. علاوه بر این، ایجاد مسیرهای ایزوله و تفکیک شده توسط این سازهها، تداخل الکترومغناطیسی بین شبکههای برق و خطوط دیتای دستگاههای حساس تصویربرداری را به حداقل ممکن میرساند.
ویژه : همه چیز در مورد پریزهای کف خواب
مزایای ساختاری و محدودیتهای سیستمهای انتقال سیم
استفاده از سیستمهای فلزی با لبههای برگشته، تعادل بسیار خوبی میان استحکام فیزیکی و کارایی در پروژهها ایجاد میکند. این تجهیزات در کنار مزایای چشمگیر مانند حفاظت عالی از خطوط برق، چالشهایی مانند وزن سازه را نیز به همراه دارند. مهندسان تاسیسات با شناخت دقیق این نقاط قوت و محدودیتها، میتوانند بهترین مسیرهای هدایت سیم و کابل را طراحی و انتخاب کنند. محصولات سفارشی با ضخامت واقعی و آبکاری استاندارد، مستقیماً توسط شرکت کابل نوسان طراحی و مطابق معیارهای روز تولید میشوند.
| مزایای ساختاری سینی کابل چهار خم | محدودیتهای فنی و اجرایی |
|---|---|
| مقاومت مکانیکی بالا: مهار فشار و جلوگیری از شکم دهی مقطع فلزی در دهانههای عریض. | افزایش وزن مرده: بالا رفتن وزن شبکه و نیاز به نصب ساپورت های دیواری یا سقفی قویتر. |
| ایمنی کابل و نصاب: حذف تیزی لبه ورق که از پارگی روکش کابلها جلوگیری میکند. | هزینه تمام شده: قیمت بالاتر به دلیل مصرف ورق بیشتر و زمانبر بودن فرایند خم کاری. |
| نصب سریع و آسان: ایجاد بستر استاندارد برای نشستن محکم درب و اتصال انواع رابط. | چالش سبک سازی: محدودیت استفاده در پروژههایی که کاهش وزن نهایی سازه اولویت دارد. |
سوالات متداول
چگونه عرض مناسب برای عبور کابل ها را محاسبه کنیم؟
برای این کار باید مجموع قطر مقاطع و فضای مورد نیاز جهت تهویه را در نظر بگیرید.
فاصله استاندارد برای نصب ساپورت های نگهدارنده چقدر است؟
جهت توزیع صحیح بار مرده و جلوگیری از فشار به ورق فولادی، ساپورت های دیواری یا آویز های سقفی معمولا در فاصلههای 2 متری از یکدیگر در طول مسیر نصب و فیکس میشوند.
درب محافظ با چه اتصالاتی روی بدنه اصلی ثابت میشود؟
نصب این درپوش ها روی لبههای مقطع چهار خم، بسته به نوع کاربری پروژه و میزان ارتعاشات محیط، به وسیله کلمپ های کمربندی مخصوص یا پیچ و مهره انجام میگیرد.
چرا کنترل ضخامت واقعی ورق پیش از ثبت سفارش اهمیت دارد؟
در بازار آهنآلات گاهی ضخامت اسمی با ابعاد واقعی تفاوت دارد. به عنوان نمونه ورق گالوانیزه که با ضخامت 1 میلی متر اعلام میشود، ممکن است در واقع 0.9 میلی متر باشد که مستقیما روی ظرفیت تحمل بار شبکه تاثیر میگذارد.
فرایند گالوانیزه گرم در چه دمایی و با چه ضخامتی انجام میپذیرد؟
قطعات پس از پانچ و برش، در استخر روی مذاب با دمای حدود 460 درجه سانتی گراد غوطه ور میشوند تا پوشش ضد زنگ با ضخامت 60 الی 70 میکرون روی بدنه فلزی شکل بگیرد.
