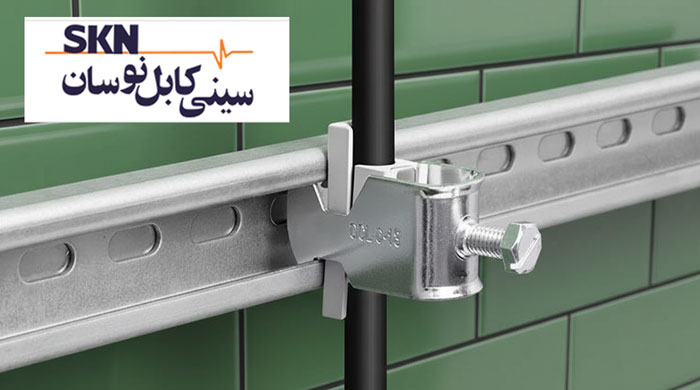

ریل بست چنگالی در محل قرارگیری لوله‌ها و کابل‌ها به‌منظور پشتیبانی و محکم کردن لوله های فولادی برق و تجهیزات مورداستفاده قرار می‌گیرد. جنس این محصول از گالوانیزه است و پایه‌هایی شبیه به چنگک دارد که درون ریل چفت می‌شوند. لوله‌ها و کابل‌های هم سایز به درون ریل وارد شده و به‌واسطه پیچ رگلاژ بالای این محصول محکم می‌گردند.

این قطعه یکی از اجزای حیاتی در سیستم‌های پشتیبانی از لوله‌ها و کابل‌های برق است. بست چنگالی برای حفظ استحکام و پایداری لوله‌ها و کابل‌ها در ارتفاعات سازه‌ها به‌کار می‌رود. امکان اتصال ریل چنگالی به دیوارها و سطوح سقفی، این ابزار را برای نصب و استفاده ساده‌تر می‌کند. این ریل‌ها به منظور ایجاد شبکه‌های پشتیبانی و حمایتی برای لوله‌ها و کابل‌های برق به‌کار می‌روند.

 بست چنگالی که در زیر این قطعه قرار دارد، وظیفه اتصال بست به قلاب را به‌عهده دارد. این فیکسچر، برای نصب انواع لوله‌های فلزی، پلی‌اتیلن، مس و فولاد ضدزنگ مناسب است. همچنین، برای اهدافی نظیر: نگهداری کابل‌های برق در پشت‌بام، مرتب‌سازی، حفاظت و مسیریابی سیم‌های برق در داخل ساختمان مورداستفاده قرار می‌گیرد. ریل بست چنگالی، نوعی تکیه‌گاه برای سیم‌های برق است که با متریال متفاوت در طرح‌ها و رنگ‌های مختلف تولید می‌شوند.همچین میتوانید با مراجعه به صفحه اول سایت سینی کابل نوسان از محتوا های دیگر این سایت دیدن فرمایید .

بیشتر بدانید : لینک مشاوره خرید و استعلام قیمت

قیمت ریل بست چنگالی و مشخصات فنی

قیمت ریل چنگالی با توجه به ضخامت ورق و طول شاخه آن و پانچ دار یا بدون پانچ بودن بستگی دارد . در ادامه به بررسی قیمت برخی از قیمت های ریل چنگالی می پردازیم:

• قیمت ریل چنگالی ساده با ضخامت ورق 1/25 میل به ازای هر متر 250/000 ریال
• قیمت ریل چنگالی ساده با ضخامت ورق 1/5 میل به ازای هر متر 300/000 ریال
• قیمت ریل چنگالی پانچ دار با ضخامت ورق 1/25 میل به ازای هر متر 300/000 ریال
• قیمت ریل چنگالی پانچ دار با ضخامت ورق 1/5 میل به ازای هر متر 350/000 ریال

جدول مقایسه قیمت ریل بست چنگالی (۱۴۰۴)

محصول / سایز (میلی‌متر)	نوع / ویژگی	قیمت(تومان)
بست چنگالی 8–12	ساده	65،000
بست چنگالی 12–16	ساده	65،000
بست چنگالی 8–12 عایق‌دار	عایق‌دار	68،000
بست چنگالی 12–16 عایق‌دار	عایق‌دار	68،000
بست چنگالی 16–20 عایق‌دار	عایق‌دار	76،000
بست چنگالی 18–25	ساده	65،000
بست چنگالی 18–25 عایق‌دار	عایق‌دار	76،000
ریل بست چنگالی ورق 1.25mm	گالوانیزه معمولی	20،000
ریل بست چنگالی ورق 1.5mm	گالوانیزه ضخیم	57،000
ریل بست چنگالی گالوانیزه گرم	مقاومت بالا	57،000
بست چنگالی اسپید	کیفیت بالا	100،000

نکات مهم در هنگام خرید ریل بست چنگالی

• ریل موردنیاز شما، ساده باشد یا سوراخ شده؟
• آیا می‌خواهید کار نصب خود را با پیچ روی دیوار یا سقف انجام دهید؟
• در چه فضایی از ریل و بست چنگالی استفاده خواهید کرد؟
• آیا برای محیط مرطوب به مدل گالوانیزه گرم این محصول نیاز دارید؟
• ریل چنگالی موردنیاز شما باید چه ضخامت ورقی داشته باشد؟

ریل چنگالی چیست؟

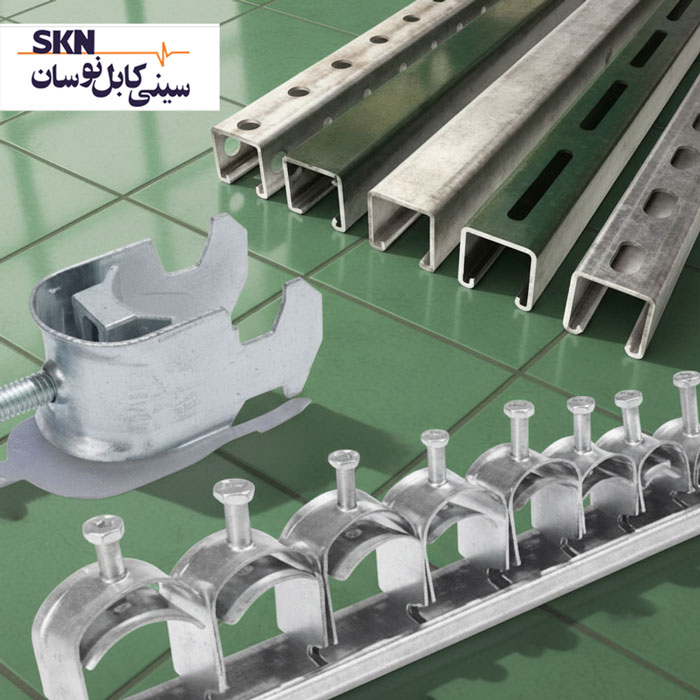

ریل چنگالی به منظور ساپورت کردن بست چنگالی بر روی دیوار و یا سقف استفاده می گردد و بست چنگالی پس از نصب ریل چنگالی برروی دیوار یا سقف, لوله یا کابل را مهار می کند. ریل چنگالی عمدتا در ابعاد یک متری تولید می شود ولی شرکت سینی کابل نوسان به دلیل دارا بودن دستگاه رولفرمینگ توان تولید در هر طولی را دارد و به منظور سهولت در نصب, ریل چنگالی پانچ دار هم تولید می شود.

مقاله مرتبط با ریل بست چنگالی :

متن انگلیسی (C-profile rails and assembly rails type TS, in various heights of 11, 14 and 30 millimetres and maximum lengths of up to 2 metres for the fixing of pipe / tube clamps and hose clamps of the Standard Series according to DIN 3015, Part 1, in conjunction with hexagon rail nuts type SM (steel) and SMG (stainless steel). Manufactured from uncoated steel or hot-dip galvanised steel. Alternatively also available in stainless steel V2A 1.4301 / 1.4305 (AISI 304 / 303) and V4A 1.4401 / 1.4571 (AISI 316 / 316 Ti).) ، ترجمه فارسی (ریل‌های C شکل و ریل‌های مونتاژ نوع TS، در ارتفاع‌های مختلف 11، 14 و 30 میلی‌متر و حداکثر طول تا 2 متر برای نصب گیره‌های لوله/تیوب و گیره‌های شیلنگ سری استاندارد مطابق با DIN 3015، بخش 1، همراه با مهره‌های ریل شش گوش نوع SM (فولادی) و SMG (فولاد ضد زنگ). ساخته شده از فولاد بدون پوشش یا فولاد گالوانیزه گرم. همچنین در فولاد ضد زنگ V2A 1.4301 / 1.4305 (AISI 304 / 303) و V4A 1.4401 / 1.4571 (AISI 316 / 316 Ti) نیز موجود است.)

منبع: (stauff)

کاربرد ریل چنگالی در صنعت

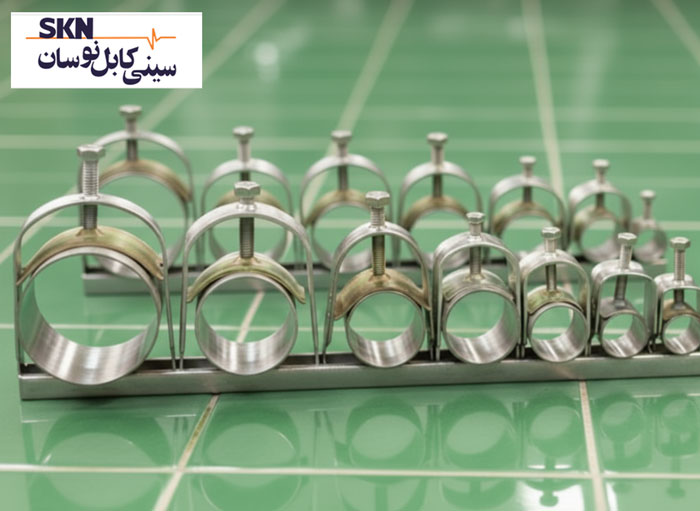

ریل چنگالی به‌منظور نگه‌داشتن لوله فولادی برق توسط بست های چنگالی استفاده می‌شود. این محصول که همان سی ریل است از ورق فولادی تولید شده و در دو نوع گالوانیزه سرد و گرم با ضخامت‌های مختلف از 0/7 تا 2 میلی‌متر موجود است. اندازه‌ بست های چنگالی این وسیله از 8-12،12-16، 16-20، 20-24، 18-25 متغیر خواهد بود. سهولت در استفاده و تعویض، یکی از دلایل استفاده از سی ریل و بست چنگالی به‌شمار می‌رود. دسترسی آسان به کابل‌ها پس از تثبیت آن‌ها در محل مورد نظر، از اصلی‌ترین مزیت‌های به‌کارگیری سی ریل است و باید بدانید که کاربرد ریل چنگالی، تنها به نگه‌داشتن لوله محدود نمی‌شود.

ویژه : مقاله مرتبط با سی چنل

بست چنگالی چیست؟

بست چنگالی، نوعی محصول پرکاربرد است که موجب افزایش ایمنی کار، محکم نگه‌داشتن قطعه در جای خود و جلوگیری از حرکت آن می‌گردد؛ اما از نظر ظاهر، اندازه و نوع مکانی که قرار است در آن نصب شود، با دیگر محصولات تفاوت‌هایی دارد. این گیره‌ها دارای لایه‌ای از پوشش گالوانیزه هستند تا بتوانند در برابر فشار و عوامل مخرب خارجی مقاومت خوبی را از خود نشان دهند. این لایه گالوانیزه به خواست مشتری، به دو روش سرد و گرم روی قطعه مورد نظر قرار می‌گیرد. ناگفته نماند که گالوانیزه، فرایندی است که در آن لوله‌ها و قطعات آهنی و فولادی در مکانی از روی داغ و مذاب قرار می‌گیرند تا یک سطح محافظ قدرتمند را به‌روی محصول مورد نظر ایجاد کنند.

جدول تفاوت انواع بست چنگالی

مزیت ها	چنگالی عایق‌دار	چنگالی ساده
پوشش و عایق‌بندی	مجهز به پوشش پلاستیکی یا لاستیکی که از تماس مستقیم فلز با لوله یا کابل جلوگیری می‌کند.	فاقد هرگونه لایه عایق؛ فلز مستقیماً با لوله یا کابل در تماس است.
ایمنی برق	کاهش قابل‌توجه خطر برق‌گرفتگی و اتصال کوتاه به دلیل وجود عایق‌بندی.	احتمال بیشتر برق‌گرفتگی و اتصال کوتاه به دلیل نبود عایق.
مقاومت در برابر خوردگی	عملکرد بهتر در برابر رطوبت و بخارات صنعتی؛ کاهش زنگ‌زدگی و خوردگی.	مقاومت کمتر و احتمال زنگ‌زدگی بالاتر به علت تماس مستقیم فلز با محیط.
کاربرد	انتخاب ایده‌آل برای پروژه‌های حساس، شبکه‌های برقی، و محیط‌هایی با نیاز ایمنی بالا.	مناسب برای مصارف عمومی و پروژه‌هایی با حساسیت کمتر.
قیمت	معمولاً گران‌تر به دلیل استفاده از مواد عایق و فرآیند تولید پیچیده‌تر.	اقتصادی‌تر و مقرون‌به‌صرفه به علت نبود عایق.
دوام و طول عمر	دوام طولانی‌تر به دلیل حفاظت مضاعف در برابر فرسایش محیطی.	طول عمر کمتر به دلیل نبود محافظت کافی.

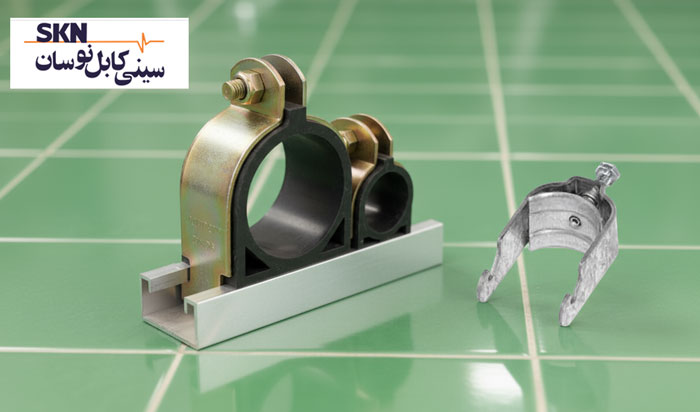

بست چنگالی عایق دار

یکی از قطعات پرکاربرد ریل بست چنگالی، بست چنگالی عایق‌دار است که با استفاده از پیچ، لوله داخل را از بالای این محصول محکم می‌کند. شاید برای شما این سؤال مطرح شود که چرا باید از بست چنگالی عایق‌دار به‌جای بست چنگالی ساده استفاده کرد؟ بست چنگالی های عایق‌دار، برای نگهداری انواع کابل‌ها مورد استفاده قرار می‌گیرند؛ چرا که این کار هم از آسیب کابل جلوگیری می‌نماید و هم ایمنی کار را افزایش می‌دهد.

بست ریل چنگالی ساده

همان‌طور که می‌دانید مدل ساده بست چنگالی برای مصارف عادی به کار گرفته می‌شود؛ اما از طرفی دیگر، قطعه عایق‌دار آن به‌دلیل وجود حلقه‌ای فلزی، جدای از استحکام بالا می‌تواند در برابر رطوبت هم مقاومت می‌کند. این بست‌ها در مقابل دیگر عوامل شیمیایی که موجب خوردگی در آن می‌شود از کابل‌ها محافظت می‌نماید.

جدول بررسی ویژگی‌های بست چنگالی

ویژگی	توضیحات
مرتب‌سازی و سیم‌کشی	سازمان‌دهی کابل‌ها و لوله‌ها در نمای ساختمان به شکلی منظم و حرفه‌ای
محافظت از کابل و لوله	جلوگیری از آسیب دیدن کابل و لوله‌های روی دیوار یا سقف
نصب آسان	قابلیت نصب سریع و آسان روی دیوار، سقف و مکان‌های مرتفع
افزایش ایمنی	بهبود سطح ایمنی کارگاه یا محل کار با مهار مطمئن کابل‌ها
بهینه‌سازی زمان و هزینه	کاهش زمان اجرای پروژه و صرفه‌جویی در هزینه‌های نصب
بدون نیاز به جوشکاری و حفاری	حذف اقدامات پرخطر مانند جوشکاری یا سوراخ‌کاری
باز و بسته شدن سریع	امکان قفل و بازکردن بست در کمتر از ۱ دقیقه
دسترسی آسان	قابلیت دسترسی به بخش‌های زیرین سیستم برای تعمیرات یا تغییرات آینده

قطعات جانبی بست‌ چنگالی برای انجام عملکرد خوب

بست چنگالی، برای کارایی صحیح نیاز به اتصالی دائمی به نام ریل چنگالی دارد تا عملکرد حفاظتی آن‌ها را تضمین نماید. این قطعه در کنار ریل بست چنگالی، دسترسی آسان به کابل‌ها را فراهم می‌کند. ریل مورد نظر به پیچ‌هایی که از قبل تعبیه شده است وصل می‌گردد و محکم‌شدن پایدار سازه را ضمانت می‌نماید. ریل های چنگالی در دو نوع سوراخ‌دار و بدون سوراخ، بسته به نیاز مشتری و نیاز بازار قابل‌تولید است. ناگفته نماند که این نگهدارنده‌ها، براساس پوشش می‌توانند قیمت‌های متفاوتی داشته باشند. به‌عنوان ‌مثال، پوشش گالوانیزه گرم به‌دلیل هزینه بالای فرایند معمول، گران‌تر از گالوانیزه سرد است. از طرفی دیگر، گالوانیزه عمر و دوام بیشتری در مقایسه با رقبای خود دارد.

ریل بست چنگالی

ریل بست چنگالی در محل قرارگیری لوله‌ها و کابل‌ها به‌منظور پشتیبانی و محکم کردن لوله برق و تجهیزات مورداستفاده قرار می‌گیرد. جنس این محصول از گالوانیزه است و پایه‌هایی شبیه به چنگک دارد که درون ریل چفت می‌شوند. لوله‌ها و کابل‌های هم سایز به درون ریل وارد شده و به‌واسطه پیچ رگلاژ بالای این محصول محکم می‌گردند.

این قطعه یکی از اجزای حیاتی در سیستم‌های پشتیبانی از لوله‌ها و کابل‌های برق است. بست چنگالی برای حفظ استحکام و پایداری لوله‌ها و کابل‌ها در ارتفاعات سازه‌ها به‌کار می‌رود. امکان اتصال ریل چنگالی به دیوارها و سطوح سقفی، این ابزار را برای نصب و استفاده ساده‌تر می‌کند. این ریل‌ها به منظور ایجاد شبکه‌های پشتیبانی و حمایتی برای لوله‌ها و کابل‌های برق به‌کار می‌روند.

 بست چنگالی که در زیر این قطعه قرار دارد، وظیفه اتصال بست به قلاب را به‌عهده دارد. این فیکسچر، برای نصب انواع لوله‌های فلزی، پلی‌اتیلن، مس و فولاد ضدزنگ مناسب است. همچنین، برای اهدافی نظیر: نگهداری کابل‌های برق در پشت‌بام، مرتب‌سازی، حفاظت و مسیریابی سیم‌های برق در داخل ساختمان مورداستفاده قرار می‌گیرد. ریل بست چنگالی، نوعی تکیه‌گاه برای سیم‌های برق است که با متریال متفاوت در طرح‌ها و رنگ‌های مختلف تولید می‌شوند.

کاربرد و مزایای ریل بست چنگالی

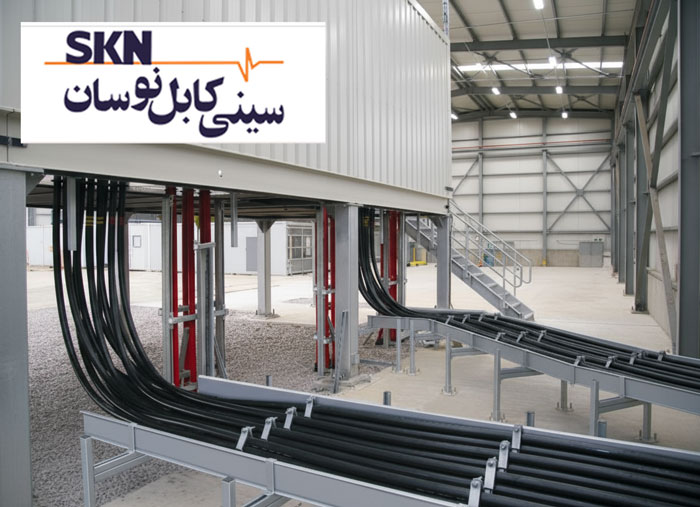

همان‌طور که اشاره شد بست چنگالی کاربردهای مختلفی دارد. این قطعات که وظیفه اصلی آن‌ها ایمن‌سازی کابل‌ها و لوله‌های فولادی برق است، بسته به کاربری مورد انتظار در اندازه‌های مختلف تولید می‌شوند. ورق به‌کاررفته در ساخت این قطعات، به‌دلیل داشتن استحکام بالا در ریل بست چنگالی، از شکستن قطعات در هنگام اعمال فشار زیاد جلوگیری می‌کنند. به همین دلیل، قطعات ساخته شده از فولاد گالوانیزه را می‌توان، قوی‌ترین قطعات فولادی دانست که قابلیت یک نگهدارنده‌ عالی و قدرتمند را دارند. زمانی که پروژه خط لوله یا کابل در حال انجام است، مهندسان مربوطه، مسیریابی ایمن و صحیح این قطعات را تعیین می‌کنند. اینجاست که بست های چنگالی وارد عمل می‌شوند و با هدایت سیم و لوله‌ها در مسیر ازپیش‌تعیین‌شده و قفل‌ کردن آن‌ها در دیوار یا ثابت نگه‌داشتن تجهیزات، مسیری امن ایجاد کرده و از کابل و لوله‌های برق محافظت می‌کنند.

ویژه : مقاله مرتبط با سینی کابل

سخن پایانی

سی ریل، یکی از پرکاربردترین قطعات در پروژه‌های ساختمانی است که از ورق گالوانیزه ساخته شده‌ در 2 نوع گرم و سرد در طول 1 متر است. مزیت‌ مهم‌ ریل چنگالی، دسترسی آسان به کابل‌ها است. اصولاً این محصول بدون سوراخ یا پانچ تولید می‌گردد؛ اما به خواست مشتری می‌توان با سوراخ در طول های مختلف هم ساخته شود. حال که با ویژگی‌ها و مزیت‌های این محصول آشنا شدید، برای تهیه آن ابتدا باید مشخص نمایید که به‌دنبال ریل چنگالی با چه مشخصات فنی هستید. سپس به وب‌سایت‌های معتبری که سال‌ها سابقه فروش این قطعات را داشته‌اند، مراجعه نمایید تا موفق به خرید یک سی ریل یا ریل چنگالی باکیفیت شوید.
