چهار راهی سینی گالوانیزه | معرفی انواع ، جنس و بررسی قیمت

چهار راهی سینی کابل نوسان ، به عنوان یکی از اجزای حیاتی سیستم‌های کابل‌ کشی ، امکان انشعاب‌گیری ایمن و منظم را فراهم می‌سازد و اهمیت تحمل وزن کابل‌ها در انتخاب آن بسیار بالاست. کیفیت این قطعه بر اساس مراحل دقیق تولید (مانند پانچ CNC و جوش CO2) و کنترل دقیق ورق گالوانیزه (فاقد شوره و یکنواخت) تضمین می‌شود. این چهار راهی‌ها بر اساس نوع نصب (چهار مدل افقی/عمودی، داخلی/خارجی) و جنس (فولاد گالوانیزه سرد و گرم، استیل ۳۰۴ برای محیط‌های پررطوبت، آلومینیوم برای فضای باز) دسته‌بندی می‌شوند. اهمیت مقاومت محیطی، نقش کلیدی در انتخاب دارد. همچنین قیمت‌ها نوسان فاحشی دارند؛ از مدل‌های سبک ۹۹۰ هزار ریالی تا نمونه‌های سنگین صنعتی ۹.۵ میلیون ریالی، که لزوم بررسی فنی دقیق پیش از خرید را دوچندان می‌کند.

چهار راهی سینی چیست؟

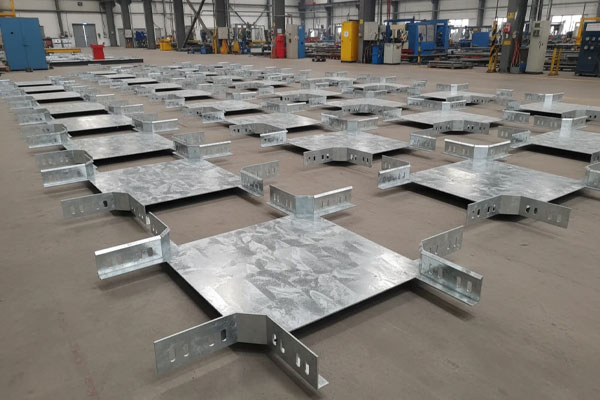

چهار راهی سینی کابل یکی از قطعات اساسی در سیستم‌های کابل کشی و انتقال برق است که امکان انشعاب و تغییر جهت در مسیر کابل‌ها را به شکل منظم و ایمن فراهم می‌کند. این قطعه عمدتاً در پروژه‌های ساختمانی، صنعتی و زیرساختی کاربرد دارد و باعث می‌شود مدیریت کابل‌ها روان و بدون گره خوردگی انجام شود. ساختار چهار راهی به گونه‌ای طراحی شده که کابل‌ها بتوانند از یک مسیر اصلی به چند مسیر فرعی منشعب شوند. نصب چهار راهی‌ها معمولاً در محل‌هایی انجام می‌شود که کابل‌ها باید در جهت‌های مختلف حرکت کنند یا نیاز به اتصال چند بخش مختلف وجود دارد. ویژگی‌های بارز آن مقاومت بالا در برابر فشار و وزن کابل‌ها و محافظت از رشته‌های سیم در برابر آسیب‌های احتمالی است. به دلیل اهمیت بسیار زیاد این قطعه در حفظ ایمنی و سلامت شبکه‌های انتقال نیرو و داده، تولید آن با دقت و استانداردهای بالا صورت می‌گیرد تا طول عمر و کارایی تجهیزات افزایش یابد.

کاربرد

چهار راهی سینی کابل قطعه‌ای فلزی است که چهار مسیر مجزا برای کابل‌ها ایجاد می‌کند و به آن‌ها امکان می‌دهد به صورت سازمان‌یافته انشعاب بگیرند یا مسیر خود را عوض کنند. این قطعه به ویژه در پروژه‌های بزرگ که مسیرهای متعدد کابل‌کشی وجود دارد کاربرد چشمگیری دارد و باعث جلوگیری از بهم ریختگی کابل‌ها می‌شود. چهار راهی سینی کابل به صورت سه بعدی طراحی شده و معمولاً از ورق‌های فلزی ضخیم ساخته می‌شود تا مقاومت لازم برای تحمل وزن کابل‌ها را داشته باشد. از این قطعات عمدتاً در سیستم‌های برق‌رسانی، شبکه‌های مخابراتی و دیتاسنترها استفاده می‌شود و به دلیل ساختار منظم آن، نصب کابل‌ها را بسیار آسان می‌کند. این ابزار علاوه بر افزایش زیبایی مسیر کابل‌ها، جلوی آسیب‌های مکانیکی و خطرات احتمالی را می‌گیرد.

مقاله مرتبط با چهارراهی سینی کابل :

متن انگلیسی

(A horizontal tee and cross (equal) are specific types of cable tray fittings used to change the direction of the cable tray path or to create intersections.

Cross (Equal):
A cross (equal) is a cable tray fitting that forms a cross-shaped intersection. It allows cables to be routed in four perpendicular directions, creating a junction point where multiple cable tray runs meet. Each arm of the cross is of equal length.)

ترجمه فارسی (سه راهی افقی و چهار راهی ضربدری (مساوی) انواع خاصی از اتصالات سینی کابل هستند که برای تغییر جهت مسیر سینی کابل یا ایجاد تقاطع‌ها استفاده می‌شوند.

چهار راهی ضربدری (مساوی):
چهار راهی ضربدری (مساوی) اتصالی برای سینی کابل است که یک تقاطع ضربدری شکل تشکیل می‌دهد. این اتصال به کابل‌ها اجازه می‌دهد تا در چهار جهت عمود بر هم هدایت شوند و یک نقطه اتصال ایجاد می‌کنند که در آن چندین مسیر سینی کابل به هم می‌رسند. هر بازوی چهار راهی ضربدری طول یکسانی دارد.)

منبع : sunenergysystem

محل‌های نصب

چهار راهی سینی کابل در دو نوع اصلی نصب می‌شود: دیواری و سقفی. در نصب دیواری، چهار راهی‌ها به صورت عمودی یا افقی به دیوارها متصل می‌شوند که برای فضاهای محدود و مسیرهای کوتاه بسیار مناسب است. این حالت باعث می‌شود کابل‌ها به شکلی مرتب و منظم در ارتفاع مناسب قرار بگیرند و فضای کف اشغال نشود. در مقابل، نصب سقفی معمولاً در فضاهای بزرگ مثل سالن‌های صنعتی، انبارها و مراکز داده استفاده می‌شود که کابل‌ها از بالا و به شکل افقی و عمودی منشعب می‌شوند. نصب سقفی این امکان را می‌دهد که کابل‌ها به دور از دسترس و محافظت شده باشند و در عین حال فضای زیرین برای حرکت و تجهیزات دیگر آزاد بماند. انتخاب نوع نصب بر اساس شرایط پروژه، حجم کابل‌ها و محدودیت‌های محیطی انجام می‌گیرد و به بهینه‌سازی مسیر کابل‌کشی کمک شایانی می‌کند.

اهمیت تحمل وزن کابل‌ها

تحمل وزن کابل‌ها یکی از مهم‌ترین فاکتورها در طراحی و انتخاب چهار راهی سینی کابل است. کابل‌ها به‌ویژه در پروژه‌های بزرگ، حجم و وزن قابل توجهی دارند که اگر چهار راهی نتواند این وزن را به خوبی تحمل کند، باعث تغییر شکل یا حتی سقوط کابل‌ها خواهد شد که مخاطرات زیادی به همراه دارد. چهار راهی سینی کابل باید از متریال مقاوم مانند ورق گالوانیزه با ضخامت مناسب ساخته شود تا فشارهای ناشی از وزن بالا را تحمل کند. علاوه بر متریال، جوشکاری دقیق و کنترل کیفیت ساخت و اتصالات، مقاومت نهایی را افزایش می‌دهد و مانع از آسیب‌دیدن کابل‌ها به دلیل لرزش، فشار و عوامل محیطی می‌شود. انتخاب چهار راهی با کیفیت بالا و تحمل وزن مناسب نه تنها ایمنی سیستم کابل کشی را تضمین می‌کند بلکه هزینه‌های تعمیر و نگهداری را کاهش داده و عملکرد کل سیستم را بهبود می‌بخشد.

ویژه : لیست قیمت انواع نردبان کابل

نوسانات قیمت چهار راهی سینی

قیمت‌گذاری نهایی چهار راهی سینی کابل در سال ۱۴۰۴ تابعی مستقیم از متغیرهای فنی مانند جنس، ضخامت ورق و نوع آبکاری است. این قطعه که برای انشعاب‌گیری ایمن کابل‌ها ضروری است، تفاوت نرخ فاحشی را نشان می‌دهد. به عنوان مثال، مدل‌های سبک با عرض ۵ سانتی‌متر و آبکاری گالوانیزه سرد، قیمت پایه‌ی خود را از ۹۹۰ هزار ریال آغاز می‌کنند. این در حالی است که نمونه‌های صنعتی با عرض ۶۰ سانتی‌متر و ورق ۱.۵ میلی‌متری گالوانیزه گرم، به دلیل تحمل وزن بالا و مقاومت محیطی، تا ۹ میلیون و ۵۰۰ هزار ریال برای هر متر قیمت‌گذاری شده‌اند. این گستره قیمتی، لزوم بررسی دقیق مشخصات فنی و شرایط پروژه را پیش از خرید یادآور می‌شود؛ چرا که این ارقام صرفاً تخمینی و تابع نوسانات بازار هستند.

ویژه : لیست قیمت درب سینی کابل

قیمت انواع چهار راهی

ویژه : لیست قیمت انواع سینی کابل

چگونگی بررسی کیفیت محصول

بررسی کیفیت چهار راهی سینی کابل فرآیندی حیاتی است که تضمین می‌کند محصول نهایی توانایی مقاومت در برابر شرایط سخت محیطی و تحمل وزن بالای کابل‌ها را دارد. این بازرسی شامل چندین مرحله دقیق است، از بررسی جنس و کیفیت پوشش سطحی گرفته تا کنترل دقت ابعادی و استحکام نقاط اتصال. کیفیت تولید به طور مستقیم بر عمر مفید سیستم کابل‌کشی تأثیر می‌گذارد. به همین دلیل، تولیدکنندگان معتبر از ابزارهای دقیق برای کنترل تمامی معیارهای کیفی استفاده می‌کنند تا اطمینان حاصل شود که چهار راهی در هنگام نصب به راحتی در جای خود قرار می‌گیرد و در طول زمان دچار فرسودگی یا ضعف ساختاری نخواهد شد. این استانداردها برای تضمین ایمنی و عملکرد بی‌نقص شبکه کابل‌کشی ضروری است.

بررسی ورق‌های گالوانیزه فاقد شوره و مواد زائد

یکی از مهم‌ترین بخش‌های کنترل کیفیت چهار راهی‌های سینی کابل ساخته شده از فولاد، بررسی دقیق پوشش گالوانیزه است. گالوانیزاسیون که برای محافظت از فلز در برابر زنگ‌زدگی انجام می‌شود، باید کاملاً یکدست و بدون عیب و نقص باشد. بازرسان کیفیت، ورق‌ها را از نظر وجود شوره، که نشان‌دهنده واکنش نامطلوب شیمیایی یا اجرای ضعیف فرآیند گالوانیزه است، بررسی می‌کنند. همچنین، وجود هرگونه مواد زائد یا ناخالصی بر روی سطح می‌تواند نشان دهنده کیفیت پایین فرآیند تولید باشد که به مرور زمان منجر به تضعیف مقاومت پوشش در برابر عوامل محیطی خواهد شد. بررسی فیزیکی سطح و همچنین تست‌های چسبندگی پوشش، تضمین می‌کند که ورق استفاده شده در برابر خوردگی و عوامل جوی، حداکثر مقاومت لازم را دارد و طول عمر بالایی خواهد داشت.

یکنواخت بودن پوشش گالوانیزه بدون خراشیدگی

یکنواخت بودن و پیوستگی پوشش گالوانیزه بدون خراشیدگی، یک شاخص کلیدی در کیفیت چهار راهی سینی کابل است. خراشیدگی‌ها یا نواحی‌ای که پوشش روی (زینک) در آن‌ها نازک شده یا کاملاً از بین رفته است، به عنوان نقاط ضعف شناخته می‌شوند. در این نقاط، فولاد پایه مستقیماً در معرض رطوبت و اکسیژن هوا قرار می‌گیرد و فرآیند زنگ‌زدگی از همان‌جا آغاز می‌شود. برای اطمینان از این مورد، ضخامت پوشش گالوانیزه در نقاط مختلف چهار راهی با ابزارهای مخصوص اندازه‌گیری می‌شود تا انحراف از استانداردهای تعیین شده نداشته باشد. پیوستگی پوشش تضمین می‌کند که مکانیزم محافظت الکتروشیمیایی (قربانی شدن روی برای محافظت از فولاد) در تمام سطح به درستی عمل می‌کند. این دقت در بررسی، دوام محصول را در محیط‌هایی با رطوبت بالا یا دماهای متغیر تضمین می‌کند.

انواع چهار راهی از نظر نصب

چهار راهی‌های سینی کابل برای پاسخگویی به نیازهای مختلف مسیرهای کابل‌کشی، در مدل‌های متنوعی تولید می‌شوند که هر کدام برای یک نوع انشعاب خاص در فضای افقی یا عمودی طراحی شده‌اند. این تنوع در طراحی به مهندسان اجازه می‌دهد تا در پروژه‌های پیچیده، کابل‌ها را به صورت کاملاً سازمان‌یافته و ایمن هدایت کنند. انتخاب مدل مناسب چهار راهی بستگی به نوع انشعاب مورد نیاز دارد؛ اینکه کابل‌ها قرار است به سمت داخل یا خارج از سطح اصلی حرکت کنند و این حرکت در راستای افقی است یا عمودی. این تقسیم‌بندی چهارگانه، نصب را ساده‌تر کرده و انعطاف‌پذیری بالایی را در طراحی مسیرهای کابل‌کشی فراهم می‌آورد.

افقی داخلی

چهار راهی افقی داخلی برای ایجاد انشعاب در سطح افقی سینی کابل، به سمت داخل، یعنی رو به سمت کف یا دیوار اصلی نصب طراحی شده است. این نوع چهار راهی اغلب زمانی استفاده می‌شود که سینی کابل در ارتفاع نصب شده و نیاز است کابل‌ها به سمت پایین یا به سمت سازه اصلی هدایت شوند. کاربرد آن بیشتر در سالن‌های صنعتی و سوله‌هایی است که کابل‌ها باید به تجهیزات نصب شده در پایین یا کنار سازه متصل شوند. طراحی این مدل به گونه‌ای است که علاوه بر انشعاب‌گیری، حفاظت کاملی از کابل‌ها در برابر ضربه و آسیب‌های محیطی را فراهم می‌کند. استفاده از چهار راهی افقی داخلی، نظم و زیبایی مسیر کابل‌کشی را در انشعابات رو به داخل حفظ می‌کند.

افقی خارجی

چهار راهی افقی خارجی دقیقاً برعکس مدل داخلی عمل می‌کند و برای هدایت کابل‌ها از سطح اصلی سینی به سمت بیرون و بالا (دور از سازه) طراحی شده است. این قطعه در مواردی کاربرد دارد که مسیر انشعاب کابل باید به سمت سینی‌های موازی، داکت‌های دیگر یا تجهیزات نصب شده در ارتفاعات بالاتر هدایت شود. این نوع انشعاب بیشتر در مراکزی استفاده می‌شود که نیاز به تقسیم‌بندی کابل‌ها در چندین لایه افقی وجود دارد. نصب آسان این چهار راهی‌ها، امکان توسعه سیستم کابل‌کشی را در آینده فراهم می‌سازد. در نهایت، چهار راهی افقی خارجی به مهندسان کمک می‌کند تا یک شبکه کابل‌کشی گسترده و چندلایه را به صورت کاملاً منظم مدیریت کنند.

عمودی داخلی

چهار راهی عمودی داخلی برای انشعاب‌گیری در مسیر عمودی و رو به داخل سینی کابل به کار می‌رود. این نوع قطعه زمانی مورد نیاز است که کابل‌ها از یک سطح افقی به یک سطح عمودی منتقل می‌شوند و جهت حرکت آن‌ها به سمت مرکز یا داخل سینی است. این چهار راهی‌ها معمولاً در محل‌هایی استفاده می‌شوند که کابل‌ها باید به سرعت از مسیر افقی به مسیر عمودی تغییر جهت دهند تا به پنل‌های توزیع برق یا تابلوهای کنترل برسند. طراحی عمودی داخلی باعث می‌شود کابل‌ها حتی در زمان تغییر جهت نیز حمایت شوند و فشار یا کشش اضافی به آن‌ها وارد نشود. استفاده صحیح از این نوع چهار راهی، ایمنی کابل‌ها را در زوایای تند افزایش می‌دهد.

عمودی خارجی

چهار راهی عمودی خارجی برای ایجاد یک انشعاب عمودی به سمت خارج از سینی اصلی استفاده می‌شود. این قطعه برای مواردی کاربرد دارد که کابل‌ها باید از سطح سینی جدا شده و به سمت بالا یا پایین و دور از بدنه سینی اصلی هدایت شوند. این نوع انشعاب عموماً برای خروج کابل‌ها به سمت ماشین‌آلات، پمپ‌ها یا تجهیزاتی که در فاصله مشخصی از سینی اصلی نصب شده‌اند، استفاده می‌شود. طراحی عمودی خارجی به این دلیل مهم است که می‌تواند تغییرات ناگهانی و بزرگ در مسیر کابل‌ها را با حفظ ایمنی و نظم مدیریت کند. این قطعه کمک می‌کند تا مسیرهای کابل‌کشی عمودی با کمترین تنش بر روی کابل‌ها ایجاد شوند.

انواع نصب چهار راهی بصورت خلاصه

انتخاب نوع مناسب بر اساس شرایط نصب

انتخاب نوع مناسب چهار راهی سینی کابل باید با در نظر گرفتن چندین فاکتور کلیدی صورت گیرد. اولین فاکتور، جهت انشعاب (افقی یا عمودی) و سپس مسیر حرکت کابل (داخلی یا خارجی) است. برای مثال، اگر نیاز به تغییر جهت ۹۰ درجه در سطح زمین باشد، از مدل افقی استفاده می‌شود، در حالی که برای تغییر جهت از کف به دیوار، مدل عمودی کاربرد دارد. همچنین، مهندسان باید حجم کابل‌ها، وزن کلی مسیر و فضای موجود برای نصب را در نظر بگیرند. در محیط‌های صنعتی، مقاومت و جنس چهار راهی (گالوانیزه، استیل یا آلومینیوم) بر اساس شرایط محیطی (رطوبت، دما) و بودجه انتخاب می‌شود. این انتخاب دقیق بر اساس شرایط نصب، تضمین‌کننده عملکرد بهینه، طول عمر بالا و ایمنی کل سیستم کابل‌کشی است.

انواع چهار راهی بر اساس جنس

انتخاب جنس چهار راهی سینی کابل یکی از تصمیمات کلیدی در طراحی شبکه کابل‌کشی است، زیرا نوع متریال به طور مستقیم بر مقاومت، دوام و قیمت نهایی محصول تأثیر می‌گذارد. تولیدکنندگان برای پاسخگویی به شرایط محیطی گوناگون از فضاهای خشک و داخلی گرفته تا محیط‌های پررطوبت، خورنده یا زیر نور مستقیم خورشید—انواع مختلفی از چهار راهی‌ها را تولید می‌کنند. هر جنس ویژگی‌های منحصر به فردی دارد که آن را برای کاربرد خاصی مناسب می‌سازد. رایج‌ترین متریال‌ها شامل فولاد گالوانیزه (که پرکاربردترین است)، استنلس استیل (برای محیط‌های خورنده) و آلومینیوم (برای وزن سبک و مقاومت در فضای باز) هستند. انتخاب دقیق جنس، تضمین‌کننده حفظ سرمایه و ایمنی کابل‌ها در طول سالیان متمادی است.

فولادی (گالوانیزه سرد و گرم)

چهار راهی‌های فولادی به دلیل استحکام مکانیکی بالا و هزینه مناسب، پرکاربردترین نوع در صنعت به شمار می‌روند. فولاد خام برای محافظت در برابر زنگ‌زدگی، تحت فرآیند گالوانیزاسیون قرار می‌گیرد که به دو روش اصلی سرد و گرم انجام می‌شود. گالوانیزه سرد شامل آبکاری الکتریکی است و پوشش روی (زینک) نازک‌تری را ایجاد می‌کند که برای محیط‌های داخلی و خشک مناسب است. این روش مقرون به صرفه‌تر بوده و ظاهر یکنواخت‌تری دارد. در مقابل، گالوانیزه گرم به معنای غوطه‌ور کردن قطعه فولادی در وان روی مذاب است که یک لایه ضخیم‌تر و بسیار مقاوم‌تر از روی را ایجاد می‌کند. گالوانیزه گرم برای محیط‌های با رطوبت بالا، دمای بالا یا جایی که مقاومت در برابر سایش حیاتی است، ضروری است.

استنلس استیل ۳۰۴ (مقاوم در رطوبت بالا)

چهار راهی‌های ساخته شده از استنلس استیل (فولاد ضد زنگ)، به ویژه نوع ۳۰۴، برای استفاده در سخت‌ترین محیط‌های عملیاتی طراحی شده‌اند. برخلاف فولاد گالوانیزه، استنلس استیل مقاومت ذاتی بالایی در برابر خوردگی، زنگ‌زدگی و مواد شیمیایی خورنده دارد. این متریال به ویژه در محیط‌های با رطوبت بسیار بالا مانند تونل‌ها، تصفیه‌خانه‌ها، کارخانه‌های مواد غذایی و شیمیایی که احتمال تماس با اسیدها و نمک‌ها وجود دارد، یک انتخاب ایده‌آل است. استنلس استیل ۳۰۴ پایداری و دوام طولانی مدتی را ارائه می‌دهد، اما به دلیل فرآیند تولید پیچیده‌تر و خواص مواد اولیه، معمولاً گران‌تر از نمونه‌های فولادی گالوانیزه است.

آلومینیومی (مناسب فضای باز و زیر نور خورشید)

چهار راهی‌های آلومینیومی مزایای منحصر به فردی دارند که آن‌ها را برای برخی کاربردهای خاص، به بهترین انتخاب تبدیل می‌کند. مهم‌ترین ویژگی آلومینیوم، وزن بسیار سبک آن است که نصب و حمل و نقل را آسان‌تر می‌کند. علاوه بر این، آلومینیوم به صورت طبیعی یک لایه اکسید محافظ روی سطح خود تشکیل می‌دهد که مقاومت فوق‌العاده‌ای در برابر زنگ‌زدگی و عوامل جوی، به خصوص زیر نور مستقیم خورشید، ایجاد می‌کند. به همین دلیل، این نوع چهار راهی‌ها برای استفاده در فضای باز، سقف‌ها و مناطق ساحلی که کابل‌کشی در معرض آب و هوای متغیر است، بسیار مناسب هستند. با این حال، مقاومت مکانیکی آلومینیوم نسبت به فولاد کمتر است، بنابراین باید در پروژه‌هایی با حجم و وزن کابل‌های بسیار بالا، با احتیاط بیشتری انتخاب شود.

سوالات رایج
