راهنمای انتخاب و خرید لوله فولادی مشکی

لوله فولادی مشکی یکی از پرکاربردترین متریال‌ها در سیستم‌های انتقال سیالات، گازرسانی و حفاظت از کابل‌های برق است. این محصول به دلیل قیمت اقتصادی و استحکام مکانیکی بالا شناخته می‌شود؛ با این حال، به دلیل فقدان لایه محافظ گالوانیزه، در برابر رطوبت آسیب‌پذیر است و نیازمند رنگ‌کاری ضد زنگ است. این مقاله به بررسی تفاوت لوله‌های صنعتی و برقی، استانداردهای اجرایی، نکات کلیدی در نصب و تفاوت‌های بنیادین آن با لوله گالوانیزه پرداخته تا خریداران و پیمانکاران انتخابی دقیق و آگاهانه داشته باشند.

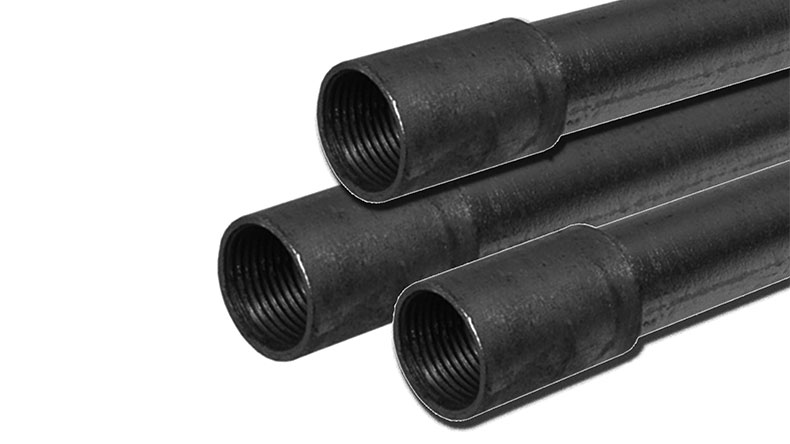

لوله گالوانیزه مشکی برق یکی از انواع لوله فولادی برق است

لوله فولادی برق گالوانیزه مشکی چیست؟

این مدل با توجه به زیبایی ظاهری اغلب در نما استفاده می شود. این‌گونه لوله‌های فولادی برق، به‌واسطه رنگی که آن‌ها را پوشش داده است، در مقابل خوردگی، مقاوم هستند. لوله فولادی برق سیاه، می‌تواند در قسمت‌های داخلی تأسیسات و داخل بتن‌ها به‌کار گرفته شود. در استفاده از آن‌ها، باید این نکته را موردتوجه قرار دهید که در تماس مستقیم با زمین، به‌کار گرفته نشوند. استفاده از آن‌ها، همچنین در محل‌هایی که رسوخ عوامل خوردگی و فرسودگی فلز، زیاد است، قانونی نیست.

لوله‌های برق سیاه، در محل‌های مرطوب یا در بیرون از ساختمان، اجازه نصب و راه‌اندازی ندارند. در این محل‌ها، باید از لوله‌های فولادی گالوانیزه گرم استفاده شود. همچنین، لوله‌های برق موجود در سقف‌های کاذب، قابل‌نصب بر روی رابیتس نیستند. این نوع لوله‌ها، صرفاً از روی سقف اصلی، عبور می‌کنند.

در مسیر لوله‌کشی‌های روکار و در مکان‌هایی با رطوبت بالا مانند، داخل ساختمان‌ها، استفاده و نصب این نوع لوله‌ها، به‌گونه‌ای است که میان لوله‌های برق، جعبه‌ها و دیگر لوازم جانبی، با دیوار یا بخش اتکایی، حداقل ۶ میلی‌متر فاصله وجود دارد.

“Black steel pipe is used for transporting water and gas from rural sources to end users, as well as for fire sprinkler

systems, due to its strong resistance to heat.”

«لوله فولادی مشکی به دلیل مقاومت بالای خود در برابر حرارت، برای انتقال آب و گاز از منابع دوردست به مصرف‌کنندگان نهایی و همچنین در سیستم‌های آب‌پاش آتش‌نشانی مورد استفاده قرار می‌گیرد.»

منبع:kloeckner metals

چرا مشکی است؟

ظاهر تیره لوله فولادی مشکی ناشی از تشکیل لایه اکسید آهن روی سطح فولاد در فرآیند نورد گرم است. این رنگ به معنای وجود پوشش گالوانیزه یا رنگ ضد زنگ نیست و لوله‌های صنعتی در این حالت فاقد لایه محافظ روی هستند. البته در مدل‌های لوله برق، این رنگ معمولاً از طریق پوشش الکترواستاتیک یا رنگ کوره ای ایجاد می‌شود. بنابراین، علت مشکی بودن لوله‌ها بسته به نوع کاربرد، متفاوت است.

ساختار و عملکرد

لوله فولادی مشکی از فولاد کربنی تولید می شود و بسته به نوع ساخت (درزدار یا بدون درز)، در انتقال سیالات یا حفاظت از کابل ها کاربرد دارد. رنگ تیره مدل های صنعتی ناشی از اکسید آهن در نورد گرم است، اما لوله های برق معمولا با رنگ کوره ای پوشانده می شوند. این تفاوت های فنی، تعیین کننده میزان مقاومت لوله در برابر فشار و رطوبت هستند؛ بنابراین شناخت دقیق ساختار هر مدل برای انتخاب درست محصول در شرایط مختلف پروژه الزامی است.

روکش و محافظت:لوله صنعتی مشکی اغلب فاقد روکش روی است و در محیط مرطوب باید با رنگ ضد زنگ یا پوشش مناسب محافظت شود. لوله برق مشکی معمولا رنگ محافظ کوره ای دارد.

نقش آن در مسیر برق:لوله برق مشکی از سیم و کابل در برابر ضربه، فشار و آسیب های فیزیکی محافظت می کند. این محصول بیشتر برای محیط های خشک و مسیرهای داخل ساختمان مناسب است.

کاربردهای اصلی

کاربرد لوله فولادی مشکی تنها به یک حوزه محدود نمی شود و پیش از خرید باید نوع لوله با نیاز پروژه تطبیق داده شود. لوله سیاه صنعتی در خطوط انتقال سیالات، تاسیسات کارخانه ای، سازه های فلزی و برخی شبکه های گاز رسانی استفاده می شود. این مدل به دلیل استحکام مناسب و قیمت اقتصادی، در پروژه های عمرانی و صنعتی پر مصرف است. لوله برق مشکی نیز کاربرد متفاوتی دارد و برای هدایت ایمن سیم کشی در ساختمان، سوله و فضاهای سر پوشیده به کار می رود. نکته مهم این است که لوله برق جایگزین لوله فشار قوی صنعتی نیست و لوله صنعتی هم برای هر مسیر برق انتخاب مناسبی محسوب نمی شود.

ساختمان:

در ساختمان ها، لوله برق مشکی برای عبور و محافظت از سیم کشی استفاده می شود. اجرای آن می تواند داخل دیوار، سقف یا مسیرهای روکار انجام شود.

سوله و صنعت:

در سوله ها و کارگاه ها، لوله مشکی برای مسیر کابل کشی، اجرای سازه های سبک و بخش هایی از تاسیسات صنعتی کاربرد دارد. انتخاب ضخامت مناسب در این فضاها ضروری است.

پالایشگاه و گاز:

لوله فولادی مشکی صنعتی در خطوط فرایندی، انتقال گاز و تاسیسات نفتی کاربرد دارد. انتخاب آن باید بر اساس فشار کاری، استاندارد پروژه و نوع سیال انجام شود.

نصب توکار و روکار:

لوله برق مشکی امکان نصب توکار در بتن و دیوار یا نصب روکار با بست را فراهم می کند. در محیط های مرطوب، باید سراغ لوله و پوشش مقاوم تر رفت.

مشخصات فنی

مشخصات فنی لوله فولادی مشکی مهم ترین ملاک برای انتخاب محصول در پروژه های ساختمانی و صنعتی است. این لوله ها بر اساس نوع کاربرد، به دو دسته اصلی صنعتی (برای انتقال سیالات) و برقی (برای حفاظت کابل) تقسیم می شوند که هر کدام استانداردهای متفاوتی دارند. قطر، ضخامت بدنه و نوع تولید، تعیین کننده میزان تحمل فشار و مقاومت مکانیکی لوله در برابر عوامل محیطی هستند. لوله های صنعتی اغلب برای انتقال گاز و مواد نفتی استفاده می شوند، در حالی که لوله های برق مشکی با پوشش رنگ کوره ای، وظیفه ایجاد یک مسیر ایمن برای سیم کشی را بر عهده دارند. شناخت دقیق این ویژگی ها به خریدار کمک می کند تا محصولی متناسب با نیاز فنی پروژه و بودجه نهایی تهیه کند.

جدول مشخصات لوله فولادی مشکی

ردیفمشخصه فنیتوضیحات لوله صنعتی مشکیتوضیحات لوله برق مشکی
۱سایزهای رایجاز ۱/۲ اینچ تا سایز های بسیار بالا برای انتقال سیالمعمولا از سایز PG13.5 تا PG48 برای عبور کابل
۲ضخامت لولهمتغیر بر اساس فشار کاری و استانداردهای درزدار یا مانیسمانمتناسب با نیاز به حفاظت فیزیکی در سیم کشی
۳طول هر شاخهمعمولا در طول های ۶ متری تولید و عرضه می شودطول هر شاخه معمولا ۳ متر است
۴روش تولیددرز مستقیم، اسپیرال یا بدون درز (مانیسمان)لوله های درزدار با دقت بالا در ساختار
۵نوع پوششفاقد پوشش گالوانیزه (معمولا دارای اکسید سیاه نورد گرم)دارای پوشش رنگ الکترواستاتیک یا رنگ کوره ای مشکی
۶نوع اتصالجوشی، رزوه ای یا استفاده از فلنجاستفاده از بوشن، زانو و اتصالات پیچی مخصوص برق

انواع لوله فولادی مشکی

لوله فولادی مشکی بر اساس روش تولید و نوع کاربرد به چند گروه اصلی تقسیم می شود. رایج ترین نوع، لوله درزدار است که از ورق فولادی و جوش طولی ساخته می شود و در تاسیسات، گاز رسانی و سازه های فلزی کاربرد دارد. نوع بدون درز یا مانیسمان بدون خط جوش تولید می شود و برای فشارهای بالا مناسب است. در کنار این مدل ها، لوله برق مشکی نیز برای حفاظت از سیم و کابل در مسیرهای توکار و روکار استفاده می شود. شناخت این تفاوت ها، انتخاب را دقیق تر و اقتصادی تر می کند.

مزایا و معایب لوله

لوله فولادی مشکی با قیمت اقتصادی و استحکام مکانیکی بالا، متریالی پر کاربرد در صنایع مختلف محسوب می شود. این محصول در برابر فشار و ضربه مقاومت خوبی دارد و برای پروژه های انتقال گاز، نفت و تاسیسات زیر بنایی گزینه ای مقرون به صرفه است. با این حال، نداشتن لایه محافظ روی، آن را در برابر رطوبت و عوامل خورنده آسیب پذیر می کند. این لوله برای آب آشامیدنی مناسب نیست و برای حفظ عمر آن، رنگ کاری ضد زنگ و نگهداری دوره ای ضروری است که باید در محاسبات اولیه پروژه در نظر گرفته شود.

جدول مقایسه مزایا و معایب لوله فولادی مشکی:

ردیفمزایامعایب
۱قیمت مقرون به صرفه و اقتصادینیاز دائم به رنگ کاری و پوشش ضد زنگ
۲مقاومت و استحکام مکانیکی بالاآسیب پذیری سریع در برابر رطوبت و زنگ زدگی
۳تنوع بالا در ضخامت و ابعادعدم قابلیت استفاده برای انتقال آب آشامیدنی
۴سهولت در اجرا و جوش کاریعمر کمتر نسبت به لوله های گالوانیزه در محیط باز
۵در دسترس بودن در بازار آهننیاز به نگهداری و مراقبت دوره ای

روش نصب لوله

روش نصب لوله فولادی مشکی به نوع کاربرد آن بستگی دارد. لوله های صنعتی با جوشکاری، رزوه زنی یا فلنج متصل می شوند و محل اتصال آن ها باید برای جلوگیری از خوردگی با رنگ ضد زنگ پوشانده شود. لوله برق مشکی نباید جوشکاری شود؛ زیرا دود سمی تولید می کند و پوشش آن آسیب می بیند. این لوله با بوشن و زانوهای مخصوص نصب می شود. همچنین خم کاری باید با دقت انجام گیرد تا رنگ لوله ترک نخورد و مسیر اجرا با بست های استاندارد ثابت بماند.

مراحل نصب لوله فولادی مشکی

تعیین مسیر و بررسی محل اجرا

مسیر لوله کشی بر اساس نقشه اجرایی، محل عبور کابل یا سیال، تعداد زانوها و نقاط اتصال مشخص می شود. مسیر باید تا حد امکان کوتاه، قابل دسترس و دور از رطوبت مستقیم باشد.

اندازه گیری، برش و پلیسه گیری

طول مورد نیاز هر شاخه اندازه گیری می شود و لوله با ابزار مناسب برش می خورد. پس از برش، پلیسه های داخل و بیرون لوله باید کاملا برداشته شوند تا مانع عبور کابل یا جریان سیال نشوند.

خم کاری لوله

در نقاط تغییر مسیر، لوله با خم کن متناسب با قطر آن خم می شود. خم باید یکنواخت باشد و باعث له شدگی، ترک سطحی یا کاهش قطر داخلی لوله نشود

اجرای اتصالات

لوله های صنعتی با جوشکاری، رزوه زنی یا فلنج به هم متصل می شوند. در لوله برق مشکی، اتصال با بوشن، زانو و قطعات مخصوص انجام می شود و جوشکاری توصیه نمی شود.

تثبیت لوله در مسیر

لوله در مسیر توکار یا روکار با بست، گیره یا نگهدارنده مناسب محکم می شود. فاصله بست ها باید به گونه ای باشد که لوله در طول مسیر دچار لرزش، افتادگی یا جابه جایی نشود.

کنترل نهایی و محافظت از سطح

پیش از بهره برداری، مسیر، اتصالات و استحکام نصب بررسی می شود. در لوله های صنعتی، آب بندی یا تست فشار انجام می گیرد و محل های برش، جوش و رزوه با رنگ ضد زنگ پوشش داده می شوند.

تفاوت آن با لوله گالوانیزه

اصلی ترین تفاوت لوله فولادی مشکی و لوله گالوانیزه در لایه محافظ روی سطح آن ها نهفته است. لوله مشکی از فولاد خام تولید می شود و تنها با یک لایه اکسید آهن پوشیده شده است که آن را در برابر زنگ زدگی آسیب پذیر می کند. در مقابل، لوله گالوانیزه با یک لایه محافظ روی پوشانده می شود تا مقاومت بالایی در برابر رطوبت و خوردگی داشته باشد. به همین دلیل، لوله مشکی گزینه ای اقتصادی برای خطوط انتقال گاز و سیستم های بسته است، اما لوله گالوانیزه برای انتقال آب و محیط های باز مناسب تر است.

سوالات متداول

آیا لوله فولادی مشکی برای گاز رسانی ایمن است؟

بله، این لوله استاندارد اصلی برای خطوط لوله کشی گاز است. فقط باید توسط متخصص جوشکاری شود و حتما تست فشار نهایی را بگذراند.

چگونه کیفیت لوله فولادی مشکی را تشخیص دهیم؟

به ضخامت بدنه، یکنواختی جوش طولی و مشخصات فنی حک شده روی لوله دقت کنید. خرید از برند های معتبر و بررسی وزن شاخه، مطمئن ترین راه است.

عمر مفید لوله مشکی چقدر است؟

به شرایط محیطی بستگی دارد. در محیط های خشک تا ده ها سال دوام دارد، اما بدون پوشش محافظ در فضای مرطوب یا تماس با خاک، به سرعت پوسیده می شود.

آیا رنگ کاری لوله مشکی الزامی است؟

در فضای باز یا محیط های مرطوب، بله؛ حتما باید رنگ ضد زنگ بزنید. برای محیط های کاملا خشک ضرورت کمتری دارد، اما رنگ کاری عمر لوله را بیشتر می کند.

نظرات:

امیر رضایی، پیمانکار ساختمان در تهران:

برای لوله کشی گاز واحدهای مسکونی، همیشه مشکی انتخاب می‌کنم. جوشکاری آن راحت است و بعد از تست فشار، خیالم راحت است.

محمد کریمی، مدیر تاسیسات کارخانه در اصفهان:

خط تولید ما مصرف بالایی دارد. لوله مشکی درزدار از نظر اقتصادی به صرفه است و برای فشار کاری ما جواب داده.

سعید موسوی، لوله کش ساختمان در شیراز:

فقط با یک شرط سراغش می‌روم که رنگ ضد زنگ بزنم. مشتری ها هم معمولا از نظر قیمت راضی هستند.

حمید قاسمی، تاسیسات کار در مشهد:

در سوله های صنعتی زیاد نصب کرده ایم. وزن قابل قبولی دارد و برش و خم کاری آن راحت انجام می شود.

مجتبی احمدی، سرپرست کارگاه در تبریز:

دو نکته را رعایت می کنیم: جوشکاری توسط اپراتور ماهر و رنگ کاری نهایی. اینطوری لوله سال ها بدون دردسر کار می کند.

جهت اطلاع از قیمت لوله فولادی برق به لینک مشخص شده مراجعه فرمایید.
