نقشی سه راهی سینی در سیستم‌های کابل‌کشی دارد؟
آنچه در این مقاله میخوانید:

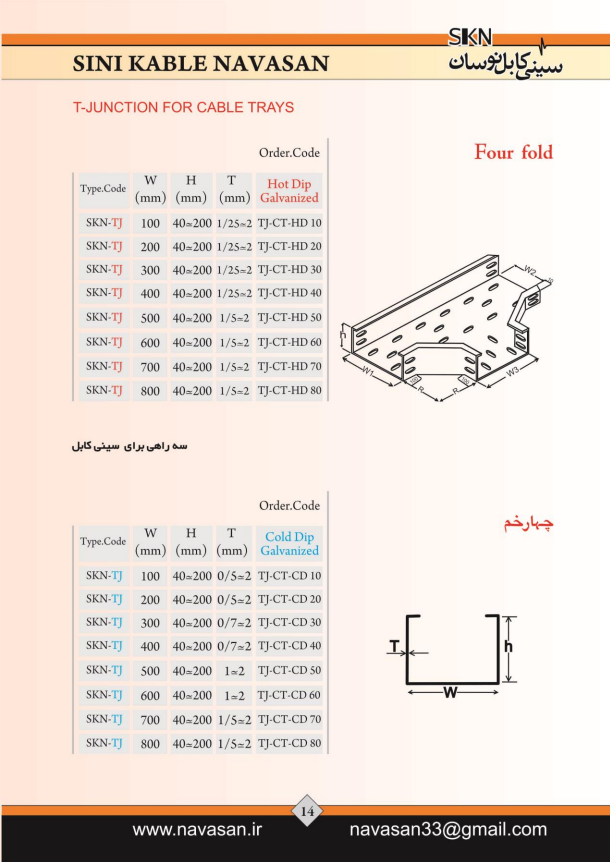

سه راهی سینی کابل، یکی از اتصالات کلیدی در زیرساخت‌های برق و شبکه است که به شکل حرف انگلیسی T طراحی می‌شود و وظیفه‌اش ایجاد یک انشعاب ۹۰ درجه‌ای در مسیر کابل‌هاست. این قطعه از یک بخش اصلی و دو شاخه فرعی تشکیل شده تا کابل‌ها بتوانند بدون فشار یا خم‌شدگی ناگهانی، وارد مسیرهای دیگر شوند. معمولاً سه راهی‌ها از ورق فولاد با ضخامت‌های استاندارد ساخته می‌شوند و برای افزایش دوام، با پوشش‌هایی مانند گالوانیزه یا رنگ پودری پوشش داده می‌شوند. این ساختار محکم علاوه بر نظم‌دهی به مسیر کابل‌ها، در کاهش استهلاک و جلوگیری از آسیب فیزیکی کابل‌ها نیز نقش مؤثری دارد. در پروژه‌های بزرگ و صنعتی، انتخاب درست طراحی و ابعاد سه راهی، مستقیماً بر کیفیت و طول عمر کابل‌کشی تأثیر می‌گذارد.
فهرست محتوا
جایگاه سه راهی در مسیردهی و مدیریت کابل‌ها
در مسیرهای طولانی و پیچیده کابل‌کشی، جایی که مسیرها به چند شاخه تقسیم می‌شوند، سه راهی سینی کابل همان نقطه تقاطع حیاتی است. این قطعه امکان انتقال کابل‌ها از یک خط اصلی به دو مسیر فرعی را فراهم می‌کند، بدون اینکه کابل‌ها در هم گره بخورند یا دچار فشار ناخواسته شوند. استفاده از سه راهی باعث می‌شود که نصب و سازماندهی کابل‌ها سریع‌تر انجام شود و نگهداری آینده پروژه ساده‌تر گردد. علاوه بر این، از نظر ایمنی، سه راهی مانع افتادگی یا کشش بیش‌ازحد کابل‌ها می‌شود که می‌تواند موجب قطع شدن یا آسیب رساندن به روکش آن‌ها شود. در محیط‌هایی مثل کارخانه‌ها، دیتاسنترها یا ساختمان‌های تجاری، این قطعه کوچک اما هوشمند، نظم و قابلیت مدیریت شبکه‌های پیچیده کابل را تضمین می‌کند.
قیمت سه راهی سینی و عوامل تعیین‌کننده آن
قیمت سه راهی سینی کابل در بازار امروز معمولاً بین حدود ۲۵۰ هزار تومان تا ۷۵۰ هزار تومان در نوسان است و این بازه به عوامل متعددی بستگی دارد. این قطعه که نقش کلیدی در تقسیم مسیرهای کابل ایفا می‌کند، بر اساس جنس، ابعاد و کیفیت ساخت قیمت‌گذاری می‌شود. پوشش‌های مقاوم مانند گالوانیزه گرم که طول عمر را افزایش می‌دهند، معمولاً قیمت بالاتری نسبت به مدل‌های ساده دارند. تغییرات نرخ ورق فولادی یا آلومینیومی و هزینه‌های تولید نیز می‌تواند باعث نوسانات قیمت ماهانه شود. حتی هزینه‌های جانبی مانند حمل‌ونقل و نصب، بخش قابل‌توجهی از بودجه پروژه را به خود اختصاص می‌دهند. بنابراین توجه به پارامترهای فنی و اقتصادی در انتخاب این قطعه ضروری است.
ویژه : لیست قیمت نردبان کابل
پارامترهای مؤثر بر قیمت شامل جنس، ابعاد و ضخامت
اگر سه راهی از فولاد گالوانیزه گرم ساخته شده باشد، معمولاً حداقل ۴۵۰ هزار تومان قیمت دارد، در حالی که مدل‌های آلومینیومی یا گالوانیزه سرد ممکن است از ۲۵۰ هزار تومان شروع شوند. عرض و طول نیز تأثیر مستقیمی بر هزینه دارند؛ به طور مثال، مدل ۵۰×۵۰ یا ۱۰۰×۱۰۰ میلی‌متری ارزان‌تر از نمونه‌های ۲۰۰×۲۰۰ میلی‌متری با قیمت حدود ۶۰۰ تا ۷۵۰ هزار تومان هستند. ضخامت ورق ۱.۵ یا ۲ میلی‌متر به دلیل مصرف بیشتر مواد و افزایش مقاومت، باعث رشد محسوس در قیمت نهایی می‌شود. استفاده از عملیات برش CNC و خم‌کاری استاندارد نیز بر هزینه اثر می‌گذارد. علاوه بر این، نوع اتصال (پیچ‌ومهره یا شیار) و کیفیت پوشش نهایی، بازه قیمتی محصول را مشخص می‌کنند.
تأثیر شرایط پروژه و حجم سفارش در هزینه نهایی خرید
در پروژه‌هایی که در مناطق با رطوبت بالا یا محیط صنعتی سنگین اجرا می‌شوند، معمولاً نیاز به سه راهی با پوشش گالوانیزه گرم یا استیل ضدزنگ وجود دارد که قیمتشان می‌تواند به ۷۵۰ هزار تومان یا بیشتر برسد. حجم سفارش هم عامل مهمی است؛ خرید عمده ده‌ها عددی از یک تولیدکننده، گاهی تا ۱۵٪ کاهش قیمت ایجاد می‌کند، یعنی مدل ۵۰۰ هزار تومانی ممکن است با سفارش عمده به حوالی ۴۲۰ هزار تومان برسد. سفارش‌های تک‌عددی یا کم‌تیراژ معمولاً قیمت واحد بیشتری دارند. همچنین، شرایط حمل‌ونقل بین‌شهری یا نصب فوری، هزینه را بالاتر می‌برد. این موارد نشان می‌دهد که برنامه‌ریزی دقیق خرید می‌تواند بخش قابل توجهی از بودجه کابل‌کشی را ذخیره کند.
لیست قیمت انواع سه راهی سینی 1404
| ردیف | نام محصول | مشخصات (عرض × عمق × ضخامت) | نوع پوشش | قیمت (تومان) |
|---|---|---|---|---|
| 1 | سه راهی سینی کابل گالوانیزه سرد | 30 سانت (عمق ذکر نشده) | گالوانیزه سرد | از 112,000 |
| 2 | سه راهی سینی کابل گالوانیزه سرد | 10 × 4 سانت، 0.9 میل | گالوانیزه سرد | از 56,000 |
| 3 | سه راهی سینی کابل از کف 5 | – | – | از 44,800 |
| 4 | سه راهی سینی کابل گالوانیزه | 20 سانت | گالوانیزه | از 84,000 |
| 5 | سه راهی سینی کابل گالوانیزه سرد | 15 × 4 سانت، 0.9 میل | گالوانیزه سرد | از 70,000 |
| 6 | سه راهی سینی کابل گالوانیزه سرد | 25 × 4 سانت، 1 میل | گالوانیزه سرد | 393,700 |
| 7 | سه راهی سینی کابل گالوانیزه سرد | 8 × 4 سانت، 0.9 میل | گالوانیزه سرد | 200,800 |
| 8 | سه راهی سینی کابل گالوانیزه سرد | 6 × 4 سانت، 0.9 میل | گالوانیزه سرد | 194,400 |
بررسی انواع سه راهی سینی کابل از نظر طراحی و شکل اتصال

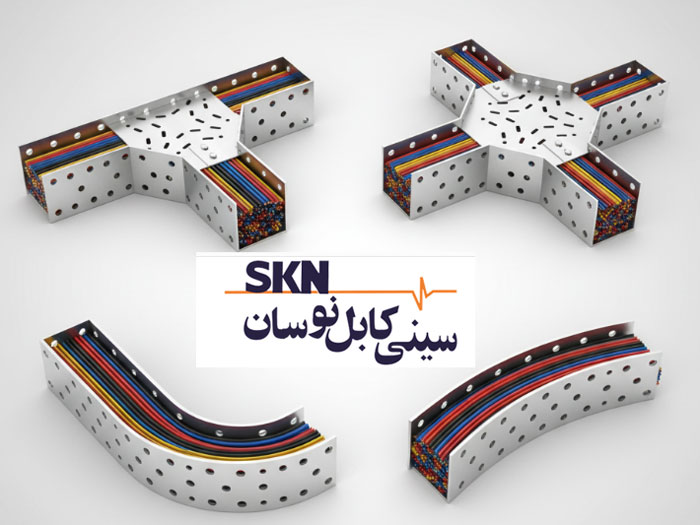

سه راهی سینی کابل در طرح‌های گوناگون تولید می‌شود تا نیاز مسیرهای مختلف کابل‌کشی را برطرف کند. طراحی‌های متداول شامل مدل‌های T شکل، Y شکل و L شکل هستند که هرکدام برای نوع خاصی از انشعاب و فضای نصب مناسب‌اند. انتخاب بین این مدل‌ها، به عواملی مانند مسیر کابل، محدودیت‌های فضا، و میزان جرم کابل‌ها بستگی دارد. نوع جنس و ضخامت متریال نیز بر عملکرد و طول عمر آن‌ها اثر می‌گذارد. شناخت کامل هر مدل، کمک می‌کند مسیرهای کابل‌کشی با کمترین خطا و بیشترین بازده ساخته شوند. این تنوع طراحی باعث شده مهندسان بتوانند با انعطاف بیشتری مسیرهای پیچیده را مدیریت کنند.
سه راهی T، Y و L و ویژگی‌های هرکدام
سه راهی T شایع‌ترین مدل است که برای ایجاد انشعاب ۹۰ درجه‌ای در مسیر اصلی سینی کابل استفاده می‌شود و در بسیاری از پروژه‌های صنعتی و ساختمانی کاربرد دارد. مدل Y زاویه‌ای ملایم‌تر ایجاد می‌کند و برای حفظ شعاع خم کابل‌ها، کاهش فشار مکانیکی و جلوگیری از آسیب به روکش آن‌ها مناسب‌تر است. مدل L در واقع ترکیبی از زانویی و انشعاب جانبی است که در مسیرهای محدود یا تغییرات ناگهانی جهت کاربرد دارد. هر سه مدل از نظر ساختار ممکن است به روش پیچ‌ومهره‌ای یا اتصال شیار تولید شوند. تفاوت اصلی آن‌ها در زاویه و نحوه توزیع فشار بر کابل‌هاست که بر کارایی کلی تأثیر می‌گذارد.
مقایسه عملکرد انواع سه راهی در پروژه‌های مختلف
در پروژه‌های صنعتی با کابل‌های سنگین و مسیرهای مستقیم، سه راهی T عملکرد قابل اعتمادی ارائه می‌دهد و نصب آن سریع‌تر انجام می‌شود. در مقابل، پروژه‌هایی که حساسیت بالایی به خم حداقلی کابل یا کاهش اختلالات سیگنالی دارند، اغلب از مدل Y استفاده می‌کنند. مدل L در مسیرهایی با پیچ‌وخم زیاد یا محدودیت فضا، گزینه‌ای مؤثر برای انشعاب سریع بدون نیاز به تغییر اساسی در مسیر است. انتخاب بین این مدل‌ها باید با در نظر گرفتن شرایط محیطی، نوع کابل و الزامات نصب انجام شود. هماهنگی شکل اتصال با ساختار کلی سینی کابل، علاوه بر بهبود عملکرد، به افزایش دوام سیستم کمک می‌کند.
مقاله مرتبط سینی کابل :
متن انگلیسی(Cable trays can be used both indoors and out. For outdoor use the trays must have extra protection,)ترجمه فارسی(سینی‌های کابل را می‌توان هم در داخل و هم در خارج از ساختمان استفاده کرد. برای استفاده در فضای باز، سینی‌ها باید دارای محافظت بیشتری باشند.)
منبع :snaketray
متریال ساخت سه راهی برای کاربری‌های گوناگون
انتخاب متریال در ساخت سه راهی سینی کابل، تعیین‌کننده کیفیت، دوام و کارایی آن در شرایط مختلف است. هر پروژه با توجه به محیط نصب، نوع کابل‌ها و الزامات فنی، نیاز به جنس و ساخت متفاوت دارد. فرآیند تولید شامل برش دقیق ورق، شکل‌دهی با دستگاه‌های صنعتی و اجرای روش‌های مقاوم‌سازی مانند پوشش‌دهی ضدزنگ است. ضخامت و نوع اتصال نیز در کنار متریال، بر استحکام و طول عمر تأثیرگذارند. طراحی دقیق و مواد اولیه مناسب، باعث می‌شود محصول در مقابل فشار مکانیکی و عوامل محیطی عملکردی پایدار داشته باشد. این هماهنگی بین انتخاب جنس و روش ساخت، مسیر کابل‌کشی ایمن و منظم را تضمین می‌کند.
جنس‌های رایج مانند فولاد، آلومینیوم و استیل ضدزنگ
فولاد گالوانیزه به عنوان پرکاربردترین جنس سه راهی سینی کابل شناخته می‌شود، زیرا از استحکام بالا و مقاومت مناسب در برابر ضربه بهره می‌برد. آلومینیوم به دلیل وزن سبک و مقاومت ذاتی در برابر زنگ‌زدگی، در پروژه‌هایی که کاهش بار سازه اهمیت دارد استفاده می‌شود. استیل ضدزنگ، انتخاب ممتاز برای محیط‌های بسیار خورنده یا بهداشتی مانند صنایع غذایی و دارویی است. هرکدام از این جنس‌ها ویژگی‌های خاصی دارند که بر اساس شرایط پروژه انتخاب می‌شوند. علاوه بر آن، فرآیند ساخت هر جنس می‌تواند شامل عملیات تقویتی یا شکل‌دهی خاص برای بهبود عملکرد باشد. در نهایت، شناخت این متریال به انتخابی هوشمندانه و مطمئن منجر می‌شود.
روش‌های محافظت در برابر خوردگی و عوامل محیطی
پوشش‌های محافظ سه راهی سینی کابل، نقش اساسی در افزایش عمر مفید آن ایفا می‌کنند. پوشش گالوانیزه گرم به واسطه لایه ضخیم روی، محافظت عالی در برابر زنگ‌زدگی حتی در شرایط مرطوب فراهم می‌کند. روش گالوانیزه سرد یا اسپری روی، گزینه‌ای سبک‌تر برای محیط‌های کمتر خورنده است. رنگ پودری الکترواستاتیک نیز علاوه بر ایجاد جلوه ظاهری زیبا، مقاومت مکانیکی و شیمیایی مناسبی ارائه می‌دهد. در مناطق صنعتی با گرد و غبار یا مواد شیمیایی، ترکیب چند روش پوشش‌دهی پیشنهاد می‌شود. انتخاب پوشش مناسب باید با توجه به شرایط محیطی و طول عمر مورد انتظار قطعه انجام گیرد. این لایه‌های محافظ، سرمایه‌گذاری بلندمدتی روی دوام سیستم کابل‌کشی محسوب می‌شوند.
