در دنیای پیچیده تاسیسات صنعتی و شبکههای خانگی، بوشن فیتینگ نقش یک پل ارتباطی حیاتی و غیرقابل جایگزین را ایفا میکند. این قطعات کوچک اما فوقالعاده کلیدی، از ایجاد اتصال ایمن و آببندی در مخازن پلیاتیلن گرفته تا یکپارچهسازی لولههای برق و خطوط پایپینگ فشار قوی پالایشگاهی، حضوری پررنگ دارند. فرقی نمیکند برای سیستم آب آشامیدنی به دنبال بوشنهای برنجی باشید، یا برای مهار سیالات خورنده به رابطهای پلاستیکی و استنلس استیل نیاز پیدا کنید؛ شناخت دقیق مکانیزم دندهها، متریال ساخت و کلاسهای تحمل فشار شرط اصلی یک انتخاب مهندسیشده است. در این مطلب، تمامی ابعاد فنی، کاربردهای تخصصی و راهنمای خرید این وصالههای ارزشمند را زیر ذرهبین بردهایم.
فهرست عناوین
معرفی جامع بوشن فیتینگی و مکانیزم عملکرد
وقتی صحبت از راه اندازی یک سیستم انتقال سیال بی نقص می شود، قطعات کوچک اما حیاتی نقش اول را بازی می کنند. این رابط های صنعتی که در میان اهل فن شهرت زیادی دارند، دقیقا همان حلقه گمشده برای ایجاد انسجام در خطوط هستند. مکانیزم کار آن ها بسیار هوشمندانه و در عین حال ساده است. با قرار گرفتن میان دو بخش مجزا، فشار وارد شده را مهار کرده و مسیر عبور را یکپارچه می کنند. چه در حال تجهیز یک منبع آب خانگی باشید و چه در حال توسعه یک پالایشگاه بزرگ، شناخت دقیق این اتصال دهنده ها تضمین کننده ایمنی پروژه شماست.
مفهوم وصالههای رزوهای در پایپینگ
دنیای پایپینگ پر از اصطلاحات تخصصی است، اما درک ساختار دنده ای قطعات اصلا سخت نیست. تصور کنید می خواهید دو لوله مجزا را چنان به هم گره بزنید که حتی یک قطره آب یا گاز هم راه فرار نداشته باشد. اینجا است که شیار های ظریف و دقیق روی بدنه رابط ها به کمک شما می آیند. این دندانه های فلزی یا پلیمری، با درگیر شدن درون یکدیگر، یک سد نفوذ ناپذیر می سازند. استفاده از این روش نه تنها سرعت مونتاژ سیستم را به شدت بالا می برد، بلکه امکان باز کردن و تعمیر مجدد بخش های آسیب دیده را نیز فراهم می کند. این وصاله ها قلب تپنده تاسیسات مدرن به شمار می روند.
نحوه ایجاد ارتباط ایمن میان لوله و مخزن
شاید برای شما هم پیش آمده باشد که نگران نشتی منابع ذخیره آب ساختمان خود باشید. اتصال ایمن میان مخازن پلی اتیلن و شبکه لوله کشی، یکی از چالش بر انگیز ترین بخش های هر پروژه تاسیساتی است. برای حل این مشکل، رابط های مخصوصی طراحی شده اند که به عنوان یک پل ارتباطی مستحکم عمل می کنند. با نصب صحیح این قطعات روی دیواره منبع، فشار سیال به صورت یکنواخت توزیع می شود. برای رسیدن به بالاترین سطح اطمینان، استفاده از واشر های آب بندی و نوار تفلون در کنار این تجهیزات کاملا ضروری است. این ترکیب طلایی خیال شما را برای سال های طولانی از بابت هر گونه چکه کردن یا هدر رفت مایعات راحت می کند.
رابطهای تبدیلی جهت تغییر سایز لولهکشی
همیشه همه چیز در تاسیسات یک دست و هماهنگ نیست. بار ها اتفاق می افتد که باید یک جریان پر فشار را از لوله ای قطور به مسیری باریک تر هدایت کنید، یا بر عکس نیاز به افزایش قطر شبکه دارید. در این شرایط حساس، اتصال دهنده های کاهنده یا افزایشی وارد میدان می شوند. این قطعات شگفت انگیز با طراحی هوشمندانه خود، تغییر سایز را به نرمی و بدون ایجاد تلاطم مخرب در سیال مدیریت می کنند. چه در حال تنظیم فشار آب یک مجتمع مسکونی باشید و چه در حال کنترل سیالات شیمیایی، این تبدیل ها مانع از ترکیدگی یا آسیب دیدن شبکه می شوند و تعادل را به سیستم شما هدیه می دهند.
طراحی روپیچ توپیچ و کاربردهای خاص آن
یکی از شاهکار های طراحی در دنیای اتصالات، مدل هایی هستند که از یک سو دارای دنده های بیرونی و از سوی دیگر مجهز به دنده های داخلی اند. این ساختار دو گانه که به روپیچ توپیچ معروف است، انعطاف پذیری فوق العاده ای به مهندسان می دهد. وقتی با فضایی محدود رو به رو هستید یا می خواهید قطعاتی با ساختار متفاوت را به هم متصل کنید، این قطعه راهگشا خواهد بود. از نصب شیر آلات ساختمانی گرفته تا اتصال سنسور های ابزار دقیق در صنایع سنگین، این طراحی خاص به راحتی گره کور پروژه ها را باز می کند.
“A bushing is a pipe fitting used to connect pipes of different sizes, typically having threads inside and out to reduce a larger fitting down to a smaller pipe.”
ترجمه:
«بوشن یک اتصال لولهکشی است که برای اتصال لولههایی با اندازههای مختلف استفاده میشود و معمولاً دارای رزوههای داخلی و خارجی برای تبدیل یک اتصال بزرگتر به لولهای کوچکتر است.»
منبع: HardHat Engineer
ویژه : لیست قیمت درب سینی کابل
دستهبندی انواع اتصالدهندهها بر اساس متریال
انتخاب جنس مناسب در خرید بوشن فیتینگ، مهمترین عامل برای تضمین طول عمر سیستم لولهکشی و جلوگیری از نشتی یا خرابی قطعات است. متریال این اتصالدهندهها باید بر اساس نوع سیال، میزان خورندگی، فشار کاری و محیط نصب انتخاب شود. در ادامه کاربردیترین انواع این تجهیزات بر اساس جنس ساختار را بررسی میکنیم:

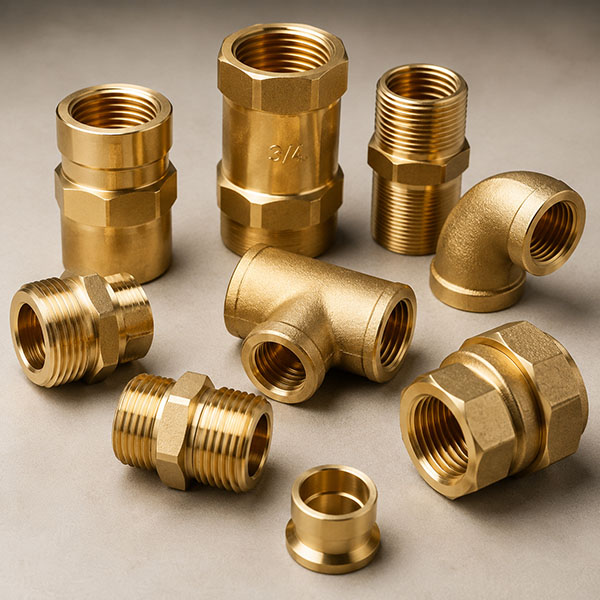

قطعات برنجی ویژه سیستمهای آب آشامیدنی
این نوع اتصالات به دلیل مقاومت بالا در برابر زنگزدگی و عدم آزادسازی مواد مضر، بهترین انتخاب برای اتصال به منابع ذخیره آب آشامیدنی (مانند مخازن پلیاتیلن) هستند. بوشنهای برنجی کاملاً ضد نشتی بوده و در سایزهای متنوعی تولید میشوند تا اتصالی ایمن و بهداشتی را برای شبکه توزیع آب خانگی و صنعتی فراهم کنند.

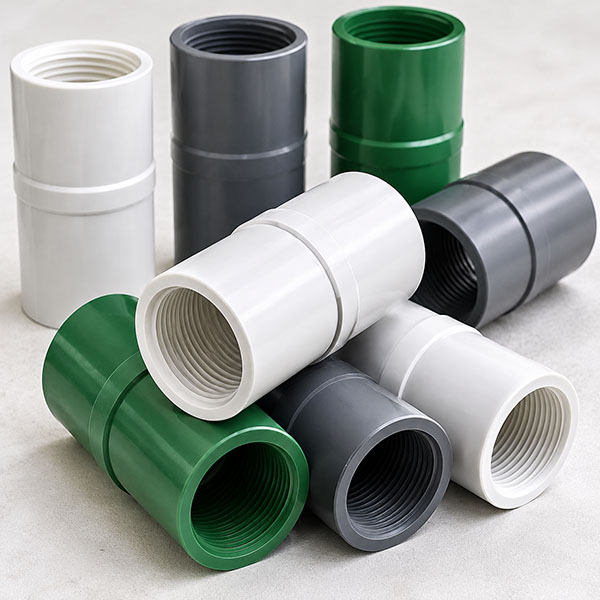

رابطهای پلیمری مناسب محلولهای شیمیایی و اسید
در صنایعی که با سیالات خورنده، اسیدها و محلولهای شیمیایی سروکار دارند، استفاده از قطعات فلزی باعث خوردگی سریع میشود. در این شرایط، بوشنهای پلاستیکی و پلیمری (مانند پلیاتیلن و پلیپروپیلن) گزینهای ایدهآل و مقرونبهصرفه هستند که بدون واکنش شیمیایی با سیال، دوام بالایی را در خطوط انتقال از خود نشان میدهند.

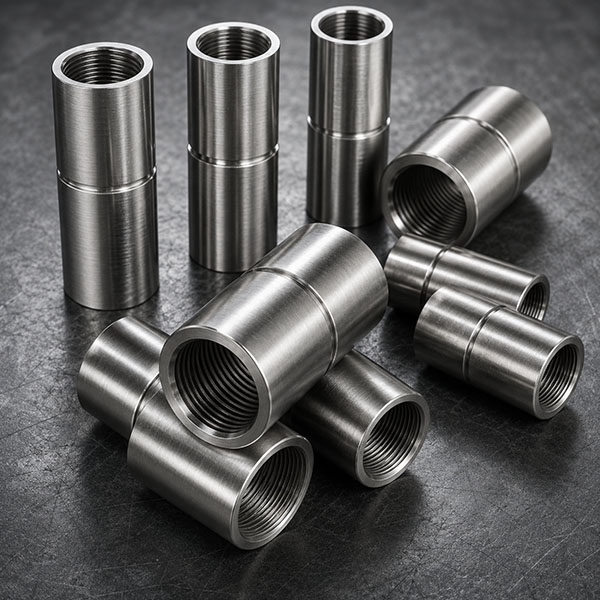

تجهیزات استنلس استیل برای شرایط فشار قوی
برای خطوط پایپینگ در صنایع نفت، گاز، پتروشیمی و نیروگاهها که فشار و دمای سیال بسیار بالاست، بوشنهای استنلس استیل (فولاد ضد زنگ) کاربرد دارند. این تجهیزات علاوه بر مقاومت مکانیکی فوقالعاده، در برابر اکسیداسیون و خوردگیهای شدید صنعتی نیز پایدارند و معمولاً در کلاسهای فشاری بالا عرضه میشوند.

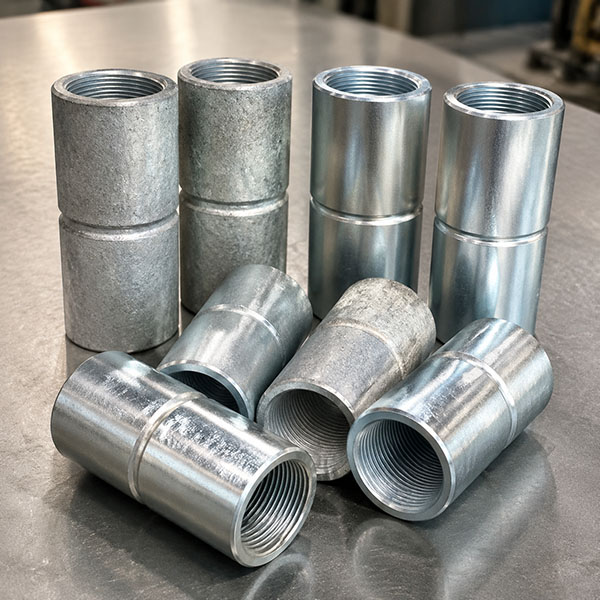

مدلهای گالوانیزه مخصوص تاسیسات برقی
در سیستمهای انتقال کابل و لولههای برق، از بوشنهای کوپلینگی گالوانیزه (گرم و سرد) برای اتصال لولهها به یکدیگر استفاده میشود. این مدلها که معمولاً با سایزبندی استاندارد PG شناخته میشوند، محافظت فیزیکی بالایی از مسیر عبور سیمها ایجاد کرده و به صورت رزوهدار یا فشاری (فیتینگی بدون نیاز به پیچاندن) در دسترس هستند.
ویژه : لیست قیمت لوله های فلکسی
لیست قیمت بوشن فیتینگ و عوامل موثر بر هزینهها
هزینه نهایی خرید این اتصالات به فاکتورهای مختلفی مانند جنس متریال (برنجی، استیل، پلاستیکی یا گالوانیزه)، سایز قطعه، کلاس فشاری و برند تولیدکننده بستگی دارد. با توجه به تنوع بالای کاربردها، در ادامه یک نمای کلی از محدوده قیمتی این تجهیزات بر اساس دادههای بازار ارائه میدهیم:
| نوع بوشن (اتصال) | سایز استاندارد | متریال / جنس | محدوده قیمت تخمینی (1405) – تومان | کاربرد اصلی |
|---|---|---|---|---|
| بوشن فیتینگی مخزن | 1/2 اینچ | برنجی (ضد زنگ) | 1,200,000 تا 1,500,000 | ورودی و خروجی آب مخازن پلیاتیلن خانگی |
| بوشن فیتینگی مخزن | 2 اینچ | برنجی (صنعتی) | 8,500,000 تا 11,000,000 | مخازن حجیم صنعتی و کشاورزی |
| بوشن تبدیل رزوهای | 1/4 اینچ | فولادی (کلاس 3000) | 85,000 تا 120,000 | پایپینگ فشار قوی، خطوط نفت و گاز |
| بوشن تبدیل رزوهای | 4 اینچ | فولادی (کلاس 3000) | 4,800,000 تا 5,500,000 | پتروشیمی و سیستمهای انتقال سیال سنگین |
| بوشن لوله برق (PG16) | استاندارد PG | گالوانیزه گرم | 90,000 تا 130,000 | اتصال ایمن لولههای برق و تاسیسات الکتریکی |
| بوشن لوله برق (PG48) | استاندارد PG | گالوانیزه گرم | 500,000 تا 650,000 | کابلکشیهای صنعتی و تابلو برقهای بزرگ |
ضرورت استفاده از رابطهای لوله در صنایع مختلف
در دنیای پر شتاب صنعت امروز، توقف خطوط تولید به معنای خسارت های سنگین مالی است. به همین دلیل، استفاده از رابط های استاندارد و با کیفیت دیگر یک انتخاب ساده نیست، بلکه یک الزام قطعی به شمار می رود. این قطعات کلیدی به مهندسان اجازه می دهند تا شبکه های پیچیده انتقال سیال را با بالاترین ضریب اطمینان و کمترین ریسک طراحی کنند. از کارخانه های تولید مواد غذایی گرفته تا تاسیسات عظیم ساختمانی، حضور این اتصال دهنده ها تضمین کننده پایداری، ایمنی و تداوم کار کل سیستم است.
| ویژگی / کاربرد اصلی | هدف و دلیل اهمیت | صنعت یا محیط مورد استفاده | توضیحات |
|---|---|---|---|
| جلوگیری از نشتی سیالات | آببندی کامل و ایمن بدون نیاز به جوشکاری | تاسیسات ساختمانی و صنعتی | آببندی مخزن، اتصالات رزوهای |
| تعویض و تعمیر سریع | باز و بسته کردن آسان بخشهای فرسوده | سیستمهای لولهکشی و پایپینگ | بوشن فیتینگی، تعمیرات لوله |
| انشعابگیری بدون افت فشار | هدایت جریان و تغییر مسیر با کمترین تلاطم | شبکههای انتقال آب و پنوماتیک | فیتینگ پنوماتیک، اتصالات دندهای |
| تحمل فشار و خورندگی | مقاومت بالا در برابر دما و مواد شیمیایی | نفت، گاز، پتروشیمی و نیروگاهها | بوشن استیل، فیتینگ فشار قوی |
| اتصال به ورودی/خروجی مخازن | ایجاد درگاه استاندارد برای ورود و خروج سیال | مخازن ذخیره آب و منابع پلاستیکی | فیتینگ مخزن پلیاتیلن، بوشن برنجی |
راهنمای انتخاب ابعاد و سایزبندی استاندارد
انتخاب ابعاد دقیق و سایز بندی استاندارد بوشن فیتینگی، مهمترین قدم برای تضمین یک سیستم آببندی شده و بدون نشتی است. در دنیای تاسیسات، سایز این قطعات معمولاً بر اساس استانداردهای اینچی بیان میشود. اما نکته طلایی اینجاست: سایز اسمی (Nominal Size) درج شده روی بوشن، دقیقا همان قطر فیزیکی بیرونی نیست که با خطکش یا کولیس اندازه میگیرید! برای راهنمایی دقیق واطلاعات بیشتر با متخصصین فنی ما در نوسان در ارتباط باشید.
محاسبه استانداردهای اینچی مخازن پلیاتیلن
اتصالات و فیتینگهای مخصوص مخازن آب عمدتاً بر اساس مقیاس «اینچ» اندازهگیری و به فروش میرسند. در بازار تاسیسات، هر یک اینچ معادل 2.5 سانتیمتر در نظر گرفته میشود. برای ایجاد ورودی و خروجی استاندارد در منابع پلیاتیلن، بسته به حجم مخزن و دبی آب مورد نیاز، از سایزهای متفاوتی استفاده میشود. پرکاربردترین ابعاد بوشن مخزن شامل سایزهای 1/2، 3/4، 1، 1/41، 1/21، 2، 3 و 4 اینچ است. برای مصارف خانگی معمولاً سایزهای 1/2 تا 1 اینچ کفایت میکند، اما در مصارف صنعتی و کشاورزی سایزهای 2 اینچ به بالا کاربرد دارند.
سایزبندی اختصاصی PG در لولههای برق
در حوزه تاسیسات الکتریکی، بوشنهای کوپلینگی (پلاستیکی یا گالوانیزه) که برای اتصال لولههای برق استفاده میشوند، از استاندارد رزوه آلمانی به نام PG (Panzergewinde) تبعیت میکنند. این سایزبندی کاملاً با استانداردهای انتقال آب متفاوت است و مختص ضخامت و قطر کابلکشیها طراحی شده است. رایجترین سایزهای بوشن لوله برق در بازار شامل PG 11، PG 13/5، PG 16، PG 21، PG 29، PG 36 و PG 48 میباشد. انتخاب دقیق این سایزها تضمین میکند که کابلها در برابر رطوبت، گرد و غبار و فشارهای فیزیکی در محل اتصال لولهها کاملاً محافظت شوند.
مزایا و محدودیتهای کاربردی انواع جنسها
انتخاب متریال مناسب برای قطعات پایپینگ همواره یکی از مهمترین دغدغههای مهندسان تاسیسات است. هر جنسی از تجهیزات صنعتی دارای مزایا و محدودیتهای فیزیکی خاص خود است که عملکرد نهایی سیستم را تعیین میکند. برای دستیابی به بالاترین راندمان کاری و جلوگیری از استهلاک زودرس، باید شرایط محیطی، میزان فشار کاری، نوع سیال و تغییرات دمایی بهدقت ارزیابی شوند. شناخت ویژگیهای ذاتی هر آلیاژ یا پلیمر به شما کمک میکند تا خریدی هدفمند داشته باشید و از صرف هزینههای گزاف برای تعمیرات دورهای و تعویض قطعات آسیبدیده در طول زمان بهطور کامل جلوگیری نمایید.
| جنس بوشن | مهمترین مزایا (نقاط قوت) | محدودیتها (نقاط ضعف) | کاربرد ایدهآل در تاسیسات |
|---|---|---|---|
| برنجی | ضد زنگزدگی، حفظ سلامت آب، آببندی بسیار قوی | آسیبپذیری در برابر برخی اسیدهای صنعتی غلیظ | ورودی/خروجی مخازن آب آشامیدنی، سیستمهای خانگی |
| استنلس استیل | تحمل فشارهای سنگین (کلاسهای کاری3000 و بالاتر)، ضد خوردگی | قیمت خرید بالا، وزن سنگینتر | خطوط پایپینگ پتروشیمی، نفت، گاز و سیالات خورنده |
| پلیمری (پلاستیکی) | وزن بسیار سبک، ضد اسید، قیمت اقتصادی و ارزان | افت مقاومت و تغییر شکل در دمای بالای 60 تا 80 درجه | انتقال محلولهای شیمیایی، کشاورزی، سیستمهای کمفشار |
| گالوانیزه (گرم و سرد) | استحکام فیزیکی و مکانیکی بالا، قیمت مناسبتر از استیل | زنگزدگی در صورت خراشیدگی روکش، عمر کمتر در رطوبت | اتصال لولههای برق (کوپلینگ)، تاسیسات عمومی ساختمان |
مراحل نصب و آببندی اصولی اتصالات
نصب بوشن فیتینگ شاید در نگاه اول فرآیندی ساده و روتین به نظر برسد، اما یک اشتباه کوچک در مراحل آببندی میتواند به نشتیهای دردسرساز، افت فشار سیستم و حتی خسارتهای مالی سنگین ختم شود پس همین حالا برای دریافت مشاوره رایگان با ما تماس بگیرید. برای داشتن یک اتصال بینقص، ماندگار و حرفهای، رعایت اصول زیر کاملا ضروری است:
آمادهسازی سطح و رزوهکشی دقیق
ابتدا سطح رزوهها را از هرگونه براده، چربی یا تفلون قدیمی پاک کنید. برای مخازن، سوراخ باید کاملاً صاف و با مته مناسب ایجاد شود. نوار تفلون را همجهت با بسته شدن رزوهها بپیچید و از مصرف بیش از حد آن بپرهیزید تا قطعه هنگام آچارکشی ترک نخورد.نوار تفلون را حتما همجهت با بسته شدن رزوهها (معمولا در جهت عقربههای ساعت) بپیچید. به یاد داشته باشید که زیادهروی در پیچیدن تفلون هنر نیست؛ بلکه حجم زیاد آن هنگام آچارکشی باعث ایجاد فشار شعاعی شدید شده و میتواند بوشنهای برنجی یا پلیمری را به راحتی دچار ترکخوردگی کند.
تکنیکهای اتصال ایمن بدون آسیب به قطعه
طلاییترین قانون در نصب قطعات رزوهای این است: «ابتدا با دست، سپس با آچار». بوشن را ابتدا با دست چند دور ببندید تا رزوهها به درستی روی هم بنشینند. سپس با آچار مناسب آن را محکم کنید، اما از سفت کردن بیش از حد (Over-tightening) بپرهیزید؛ چرا که باعث له شدن واشرها و دفرمه شدن قطعه میشود. در نهایت، حتماً یک تست نشتیگیری اولیه انجام دهید. در فیتینگهای مخزن، دقت کنید که واشرهای آببندی دقیقا در جای خود (یکی در دیواره داخلی و دیگری در دیواره بیرونی) قرار بگیرند. در نهایت، پیش از زیر بار بردن کل سیستم، حتما یک تست نشتیگیری با فشار پایین انجام دهید تا از کیفیت آببندی خود کاملا مطمئن شوید.
سوالات رایج
تفاوت رزوه NPT با BSP در بوشنهای دندهای چیست؟
زاویه دندهها در استاندارد NPT برابر با 60∘ و در استاندارد BSP برابر با 55∘ است. به دلیل تفاوت در گام و زاویه، این دو مدل با یکدیگر سازگار نیستند و ترکیب آنها باعث نشتی قطعی سیستم میشود.
هنگام نصب فیتینگ روی مخزن، مهرهها تا چه حد باید سفت شوند؟
معمولاً سفت کردن مهره با دست و سپس یک تا دو دور چرخش اضافهتر با آچار کافی است. اعمال فشار بیش از حد باعث لهشدگی واشرها، هرز شدن رزوهها و حتی ترک خوردن بدنه مخزن میشود.
تحمل حرارتی بوشنهای برنجی در مقایسه با مدلهای پلیاتیلن چقدر است؟
بوشنهای برنجی به راحتی میتوانند دمای سیال را تا حدود 200∘C تحمل کنند، در حالی که فیتینگهای پلیاتیلنی برای دماهای پیوسته بالاتر از 60∘C تا 70∘C توصیه نمیشوند و دچار دفرمگی خواهند شد.
عمر مفید فیتینگهای متصل به مخازن مواد شیمیایی و اسید چگونه ارزیابی میشود؟
این قطعات باید هر 3 تا 6 ماه بازرسی شوند. در صورت مشاهده کوچکترین تغییر رنگ، خوردگی در لبه دندهها، یا ایجاد میکروترک (Micro-crack) در سطح پلاستیک، فیتینگ باید بلافاصله تعویض شود.
